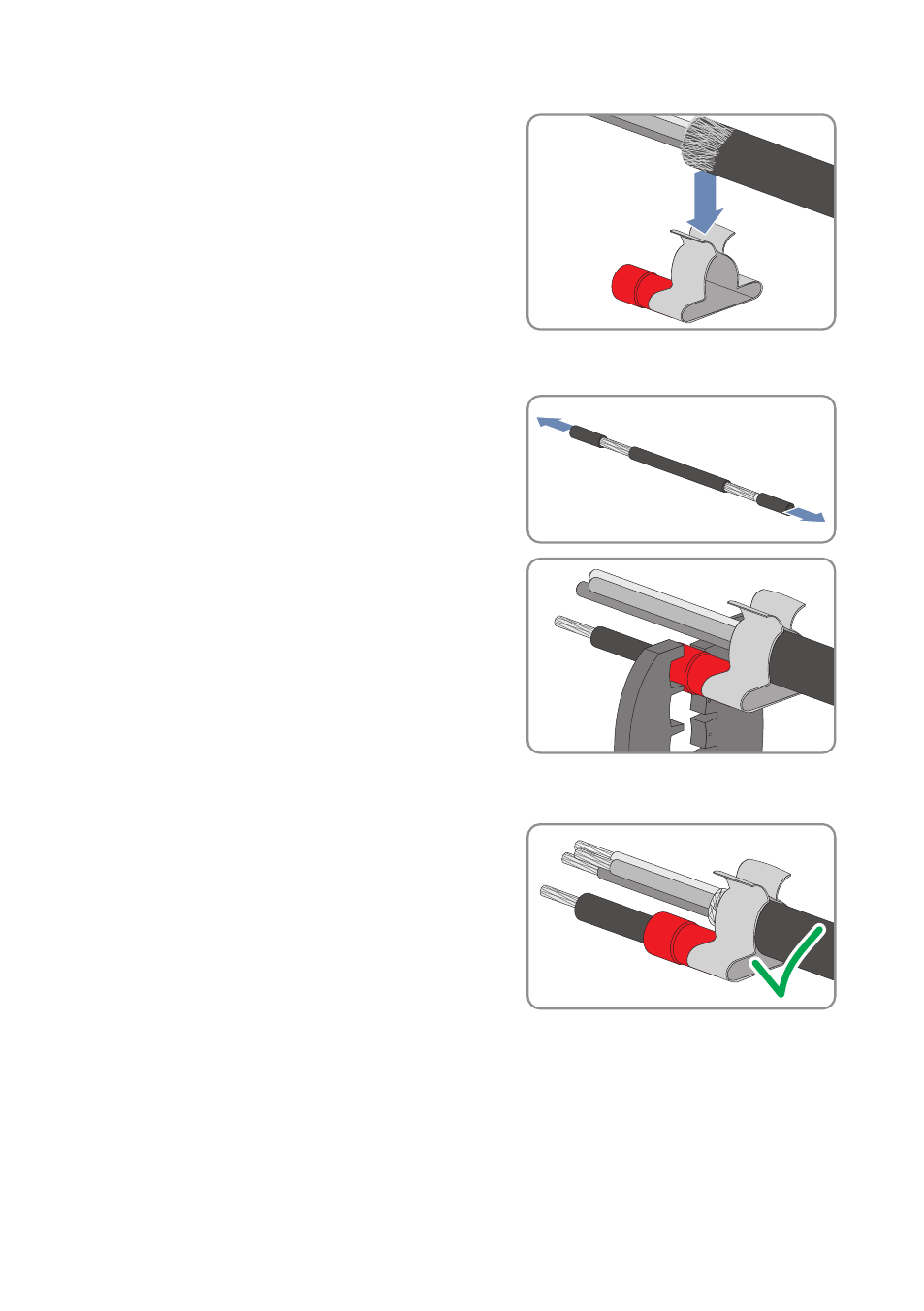

• Die Schirmklammer auf den Kabelschirm
drücken. Dabei muss der Kabelschirm
möglichst vollständig unter der
Schirmklammer eingeklemmt sein.
• Abhängig von der Anzahl der Anschlusskabel die für die Schirmung benötigte
Aderleitung in 40 mm (1,57 in) lange Stücke teilen.
• An beiden Enden der Aderleitung je 6 mm
(0,24 in) Leitungsmantel entfernen und die
Ader 6 mm (0,24 in) abisolieren.
• Die Ader an einem Ende der Aderleitung in
den Ringkabelschuh der Schirmklammer
stecken und mit einer Crimpzange crimpen.
3. Die nicht benötigten Adern bis zum Kabelmantel kürzen.
4. Die Adern 6 mm (0,24 in) abisolieren.
☑ Das Anschlusskabel ist für den Anschluss an den
mehrpoligen Stecker vorbereitet.
