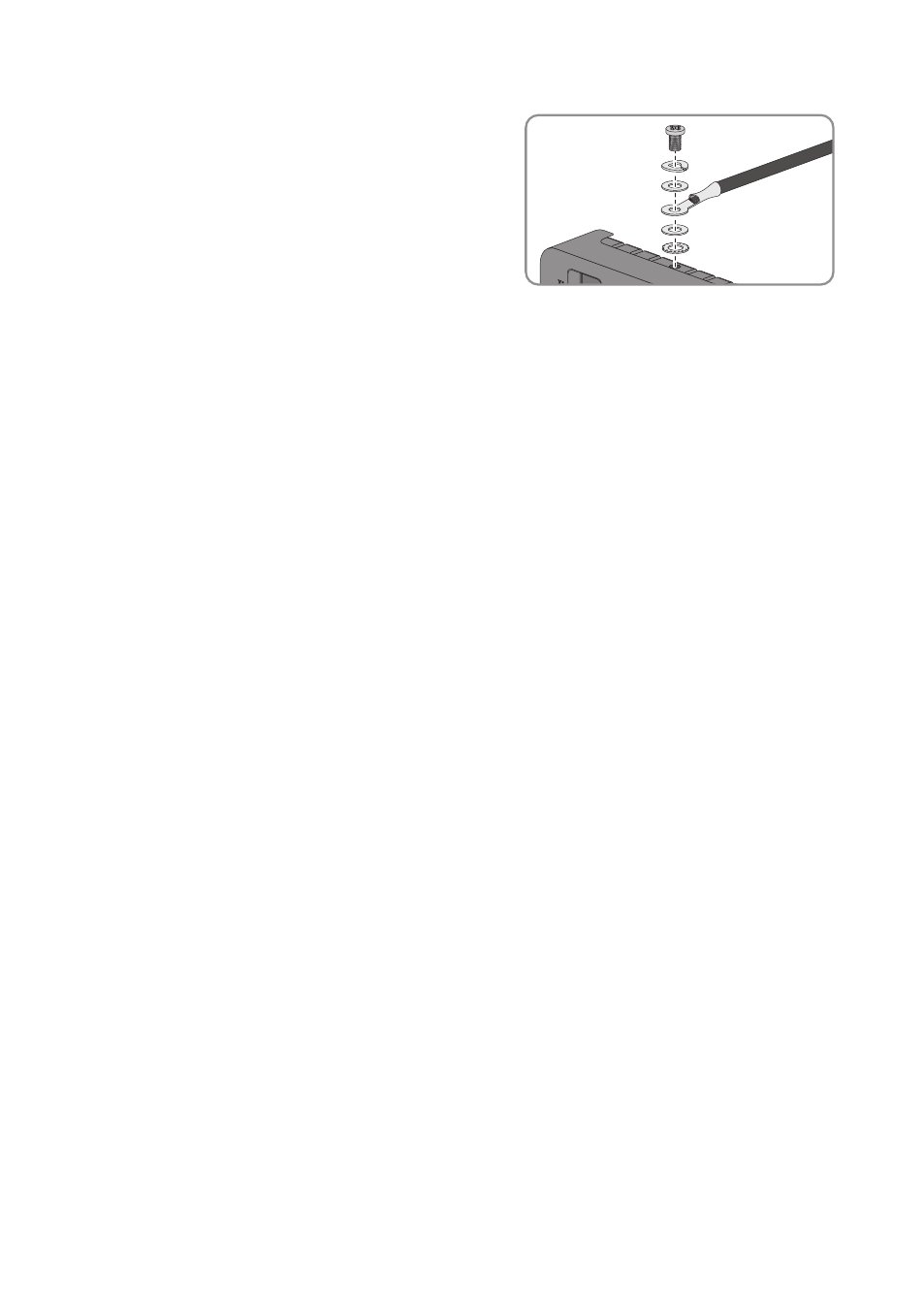

3. Die Erdungsleitung am Anschluss für die Erdung
befestigen. Dabei die Position des Anschlusses
beachten (siehe Kapitel 6.1, Seite 25). Dabei
folgende Reihenfolge beachten und die
Befestigungsschraube handfest festdrehen
(Anzugsdrehmoment: 0,8 Nm (7,08 in-lb)):
• Befestigungsschraube
• Sperrkantring
• Unterlegscheibe
• Ringkabelschuh mit Erdungsleitung
• Unterlegscheibe
• Zahnscheibe
Netzteil anschließen
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ 1 Netzteil (siehe Kapitel 10 "Zubehör", Seite 85)
☐ 1 AC‑Anschlusskabel
☐ 1 Anschlusskabel für den Anschluss des Netzteils an den Cluster Controller (siehe Kapitel 6.3
"Kabelanforderungen", Seite 28)
Wenn Sie nicht das als Zubehör für den Cluster Controller erhältliche Hutschienennetzteil
verwenden, muss das Netzteil die nachstehend genannten Anforderungen erfüllen.
Anforderungen an das Netzteil:
☐ Maximaler Ausgangsstrom einschließlich Kurzschluss: 8 A
☐ Maximale Ausgangsscheinleistung: 100 VA
☐ Ausgangsspannung DC: 24 V
☐ Nennstrom: Mindestens 1,8 A
Voraussetzung:
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe
