SMA CLUSTER CONTROLLER Installation - Handbuch (Seite 54)

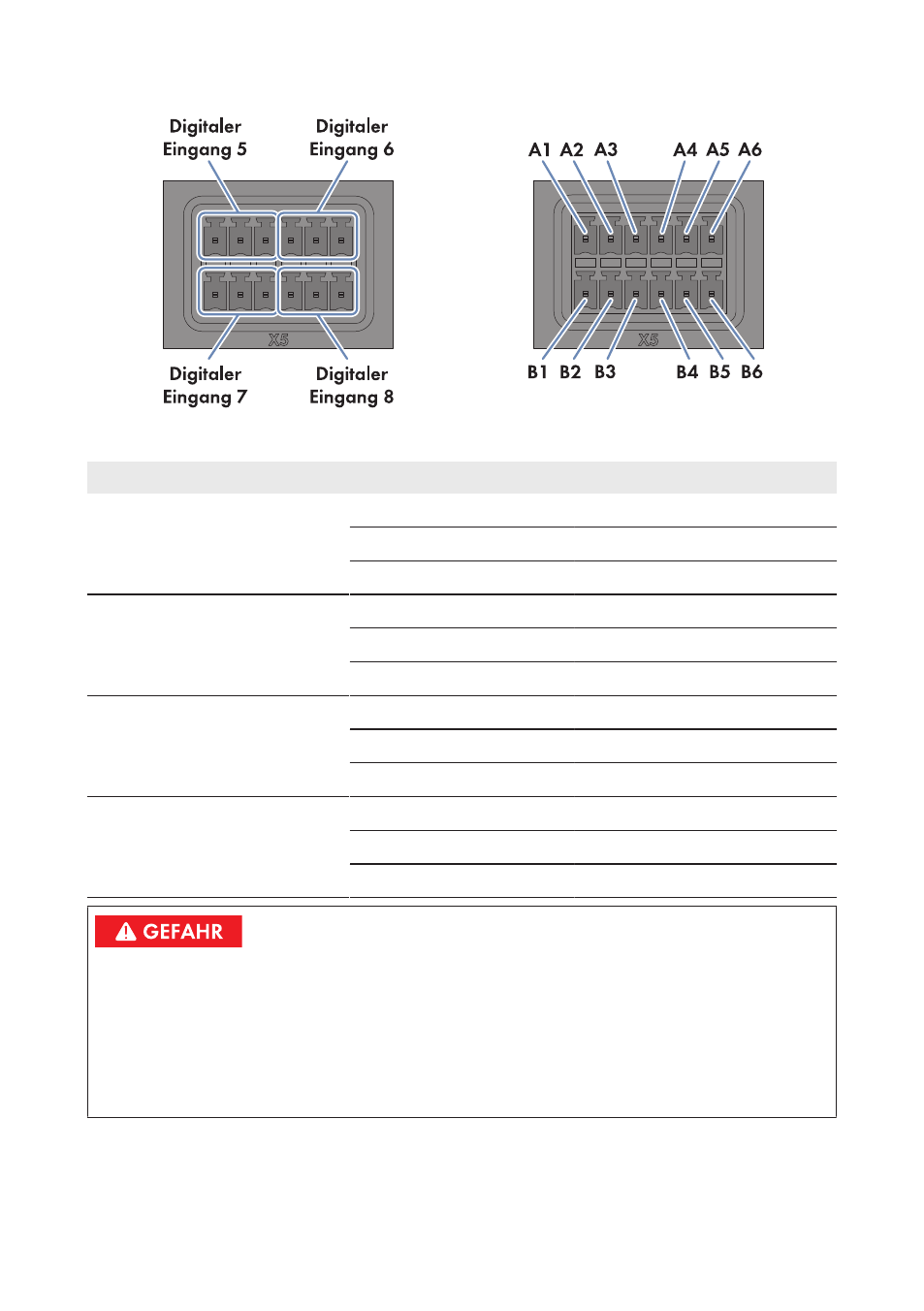

Abbildung 21: Belegung der Pin-Gruppen am Anschluss X5
Pin-Gruppe Pin Pin‑Belegung Erklärung
Digitaler Eingang 5
Signal 1 von 4 für die Blindleis-
tungsvorgabe A1 24 V Spannungsversorgungsausgang
A2 IN Eingang
A3 GND Bezugspotential
Digitaler Eingang 6
Signal 2 von 4 für die Blindleis-
tungsvorgabe A4 24 V Spannungsversorgungsausgang
A5 IN Eingang
A6 GND Bezugspotential
Digitaler Eingang 7
Signal 3 von 4 für die Blindleis-
tungsvorgabe B1 24 V Spannungsversorgungsausgang
B2 IN Eingang
B3 GND Bezugspotential
Digitaler Eingang 8
Signal 4 von 4 für die Blindleis-
tungsvorgabe B4 24 V Spannungsversorgungsausgang
B5 IN Eingang
B6 GND Bezugspotential
Lebensgefahr durch Stromschlag bei Falschanschluss des Rundsteuerempfängers
Bei Falschanschluss des Rundsteuerempfängers kann Netzspannung am Gehäuse des Cluster
Controllers anliegen.
• Die Adern des Anschlusskabels nicht an die Außenleiter des Rundsteuerempfängers
anschließen.
• Beim Anschluss sicherstellen, dass keine Brücke im Rundsteuerempfänger eingesetzt ist.
6 Anschluss und Inbetriebnahme SMA Solar Technology AG / SMA America, LLC
Installationsanleitung ClusterController-IA-de-14 54
