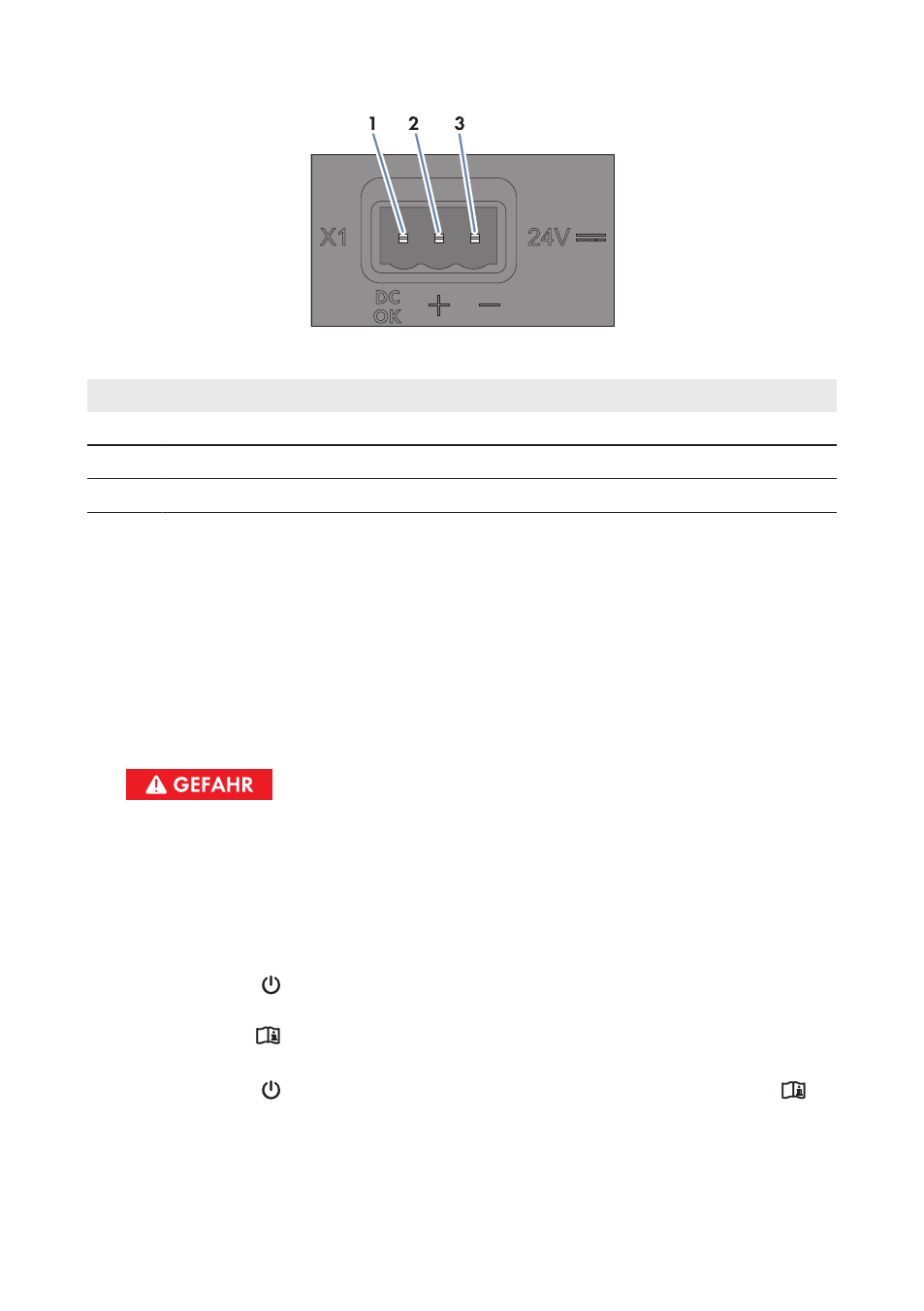

Abbildung 10: Pin-Belegung am Anschluss X1
Pin Signal Erklärung
1 Nicht belegt Reserviert für zukünftige Anwendungen
2 24 V Eingangsspannung 24 V DC
3 GND Masse
Vorgehen:
1. Das Netzteil montieren (siehe Anleitung des Herstellers).
2. Das Anschlusskabel an das Netzteil anschließen (siehe Anleitung des Herstellers). Dabei die
nicht benötigten Adern bis zum Kabelmantel kürzen und die Aderfarben notieren.
3. Das Anschlusskabel an den 3‑poligen Stecker anschließen. Dazu die Leitereinführungen 2 und
3 mit einem Schraubendreher entriegeln und die Adern in die Leitereinführungen stecken.
Dabei die Pin‑Belegung beachten.
4. Den 3‑poligen Stecker an den Anschluss X1 des Cluster Controllers anschließen.
5. Das AC-Anschlusskabel an das Netzteil anschließen (siehe Anleitung des Herstellers).
6.
Lebensgefahr durch Stromschlag
An der Anschluss‑Stelle des öffentlichen Stromnetzes liegen lebensgefährliche Spannungen an.
• Die Anschluss‑Stelle freischalten und sicherstellen, dass die Anschluss-Stelle frei von
Spannung ist.
7. Das andere Ende des AC-Anschlusskabels an die Spannungsversorgung anschließen.
8. Die Anschluss‑Stelle mit dem öffentlichen Stromnetz verbinden.
☑ Die Power-LED ( ) des Cluster Controllers leuchtet 2 Sekunden rot, danach dauerhaft
grün.
Die Status‑LED (
) leuchtet entsprechend dem aktuellen Gerätestatus (siehe Kapitel 7.1,
Seite 69). Nach bis zu 1 Minute ist der Cluster Controller betriebsbereit.
✖ Die Power-LED ( ) des Cluster Controllers leuchtet dauerhaft rot, die Status-LED ( )
leuchtet gelb oder rot und der Cluster Controller startet nicht?
Mögliche Fehlerursache: Die Spannungsversorgung ist zu niedrig.
• Sicherstellen, dass die Spannungsversorgung ausreichend ist (siehe Kapitel 9, Seite 81).
• Wenn das Problem weiterhin besteht, Service kontaktieren (siehe Kapitel 11, Seite 86).
