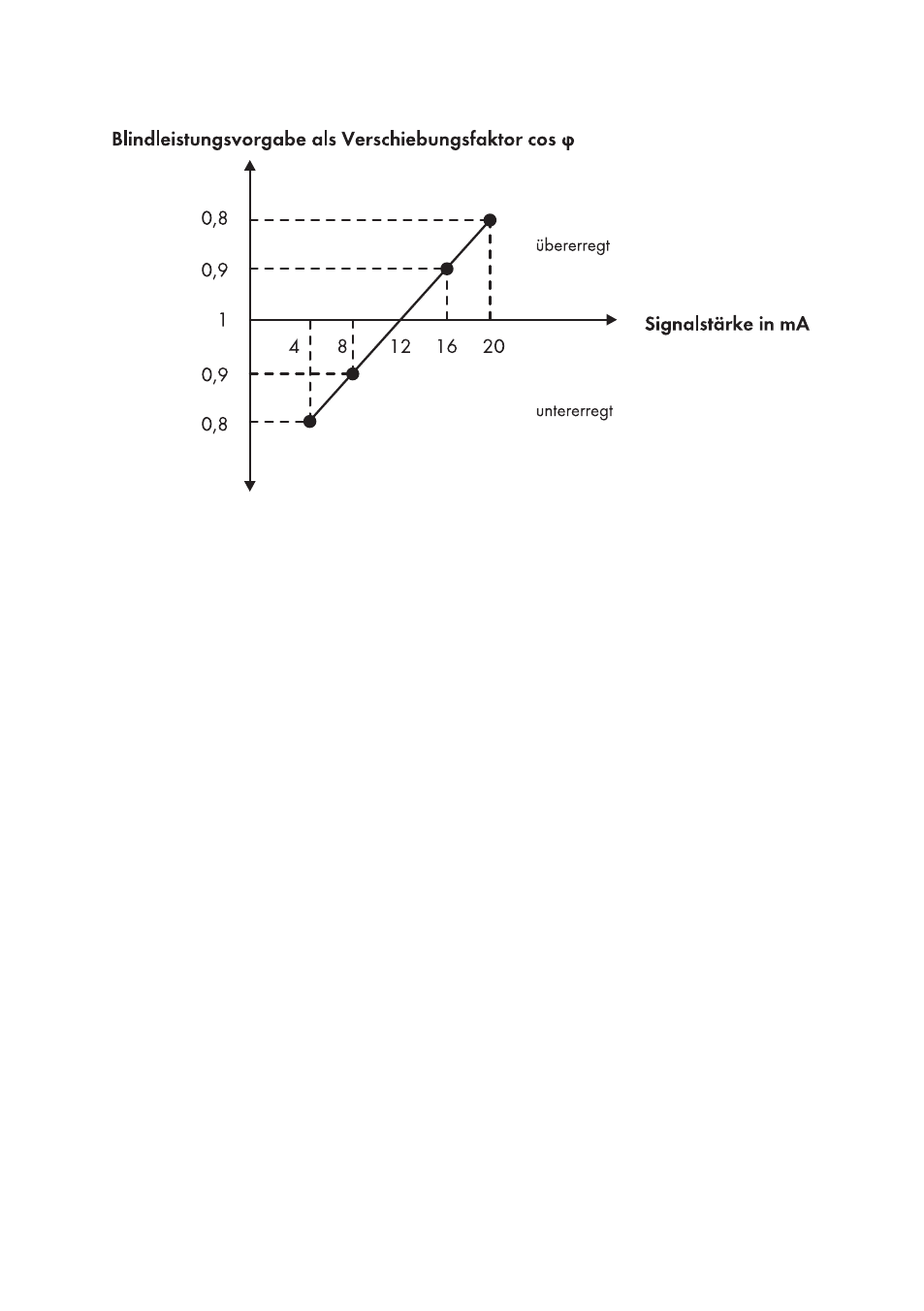

Abbildung 30: Interpretation der Signalstärke als Verschiebungsfaktor cos φ
Vorgehen:
1. Das Anschlusskabel an die Gegenstelle anschließen (siehe Anleitung des Herstellers). Dabei
die nicht benötigten Adern bis zum Kabelschirm kürzen und die Aderfarben notieren.
2. Bei Verwendung der Pin-Gruppe Analoger Stromausgang 1 folgende Schritte durchführen,
um das Anschlusskabel an den 6‑poligen Stecker anzuschließen:
• Die Leitereinführung 3 mit einem Schraubendreher entriegeln und die Ader der
Aderleitung in die Leitereinführung stecken.
• Abhängig von der Gegenstelle und der Pin‑Belegung der Pin-Gruppe Analoger
Stromausgang 1 die Leitereinführungen identifizieren, die für den Anschluss des
Anschlusskabels benötigt werden.
• Die benötigten Leitereinführungen mit einem Schraubendreher entriegeln und die Adern in
die Leitereinführungen stecken. Dabei die Pin‑Belegung beachten.
3. Bei Verwendung der Pin-Gruppe Analoger Stromausgang 2 folgende Schritte durchführen,
um das Anschlusskabel an den 6‑poligen Stecker anzuschließen:
• Die Leitereinführung 6 mit einem Schraubendreher entriegeln und die Ader der
Aderleitung in die Leitereinführung stecken.
• Abhängig von der Gegenstelle und der Pin‑Belegung der Pin-Gruppe Analoger
Stromausgang 2 die Leitereinführungen identifizieren, die für den Anschluss des
Anschlusskabels benötigt werden.
• Die benötigten Leitereinführungen mit einem Schraubendreher entriegeln und die Adern in
die Leitereinführungen stecken. Dabei die Pin‑Belegung beachten.
4. Bei Verwendung der Pin-Gruppe Analoger Stromausgang 3 folgende Schritte durchführen,
um das Anschlusskabel an den 6‑poligen Stecker anzuschließen:
• Die Leitereinführung 3 mit einem Schraubendreher entriegeln und die Ader der
Aderleitung in die Leitereinführung stecken.
