Beschrijving van het apparaat
Veiligheid
Apparaatbeschrij-
ving huis

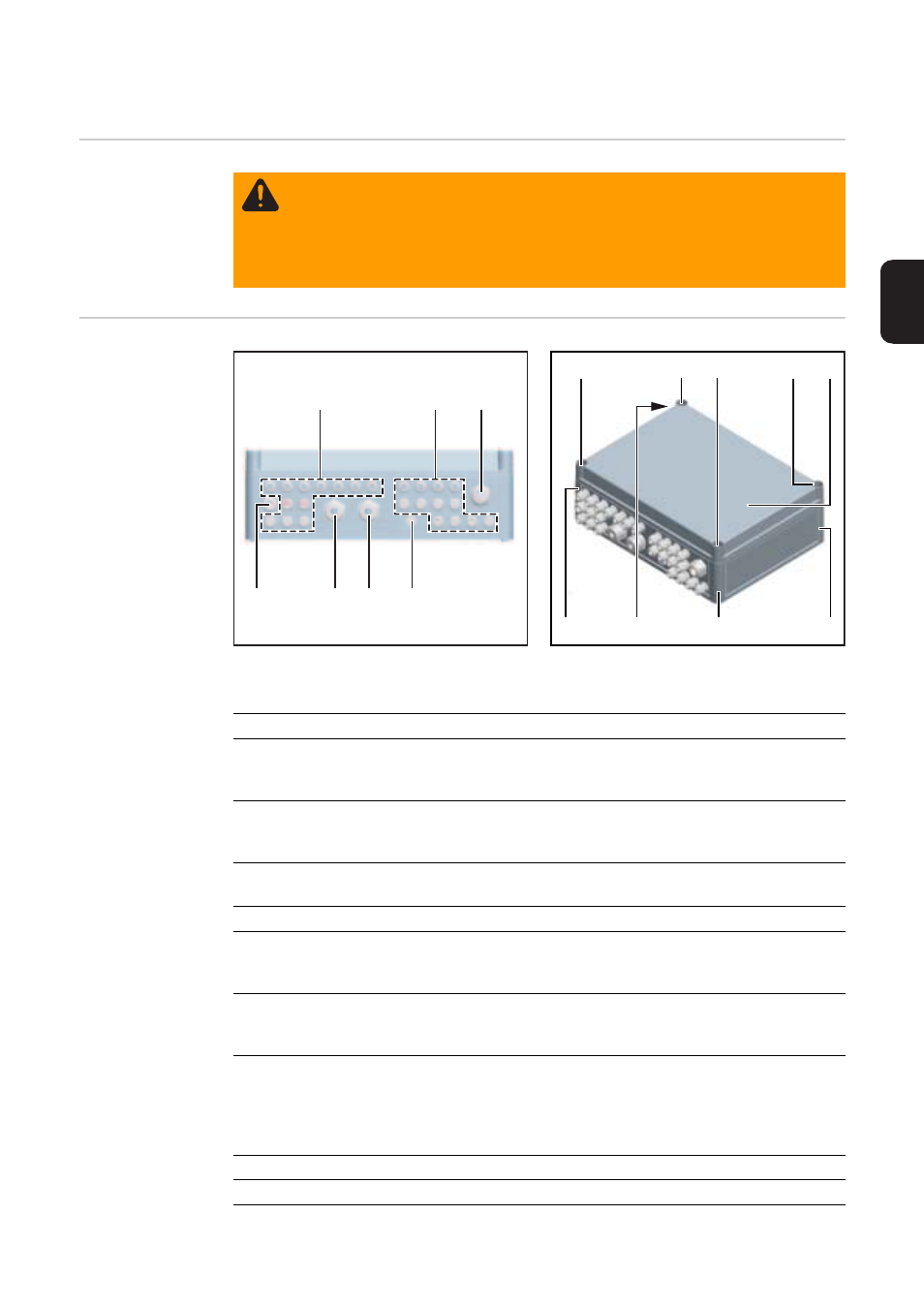

Fronius String Control 100/12 - vooraanzicht
Fronius String Control 100/12 - aanzicht schuin van
boven
WAARSCHUWING! Onjuiste bediening kan ernstig lichamelijk letsel en materië-
le schade veroorzaken. Beschreven functies pas gebruiken nadat de volgende
documenten volledig zijn gelezen en begrepen:
-
deze gebruiksaanwijzing
-
alle gebruiksaanwijzingen van de systeemcomponenten, in het bijzonder de
veiligheidsvoorschriften
(1)
(2)
(3)
(5)
(6)
(7)
(4)
(8)
(12)
(11)
(10)
(9)
(16)
(15)
(14)
(13)
Nr.
Aanduiding
(1)
Kabelingang voor metrische schroefkoppelingen M16
(voor DC-kabels ‘IN’)
Kabeldiameter 3 - 7 mm
(2)
Kabelingang voor metrische schroefkoppelingen M16
(voor DC-kabels ‘IN’)
Kabeldiameter 3 - 7 mm
(3)
Kabelingang voor metrische schroefkoppeling M25
(voor datacommunicatiekabel)
(4)
Drukcompensatiemembraan
(5)
Kabelingang voor metrische schroefkoppelingen M32
(voor DC-kabels ‘OUT’)
Kabeldiameter 11 - 21 mm
(6)
Kabelingang voor metrische schroefkoppelingen M32
(voor DC-kabels ‘OUT’)
Kabeldiameter 11 - 21 mm
(7)
Kabelingang voor metrische schroefkoppelingen M20
(voor aardingskabel)
Kabeldiameter 8 - 13 mm
Alleen noodzakelijk bij optioneel gebruik van een overspanningsbeveiliging.
(8)
Schroef van deksel
(9)
Schroef van deksel
