158

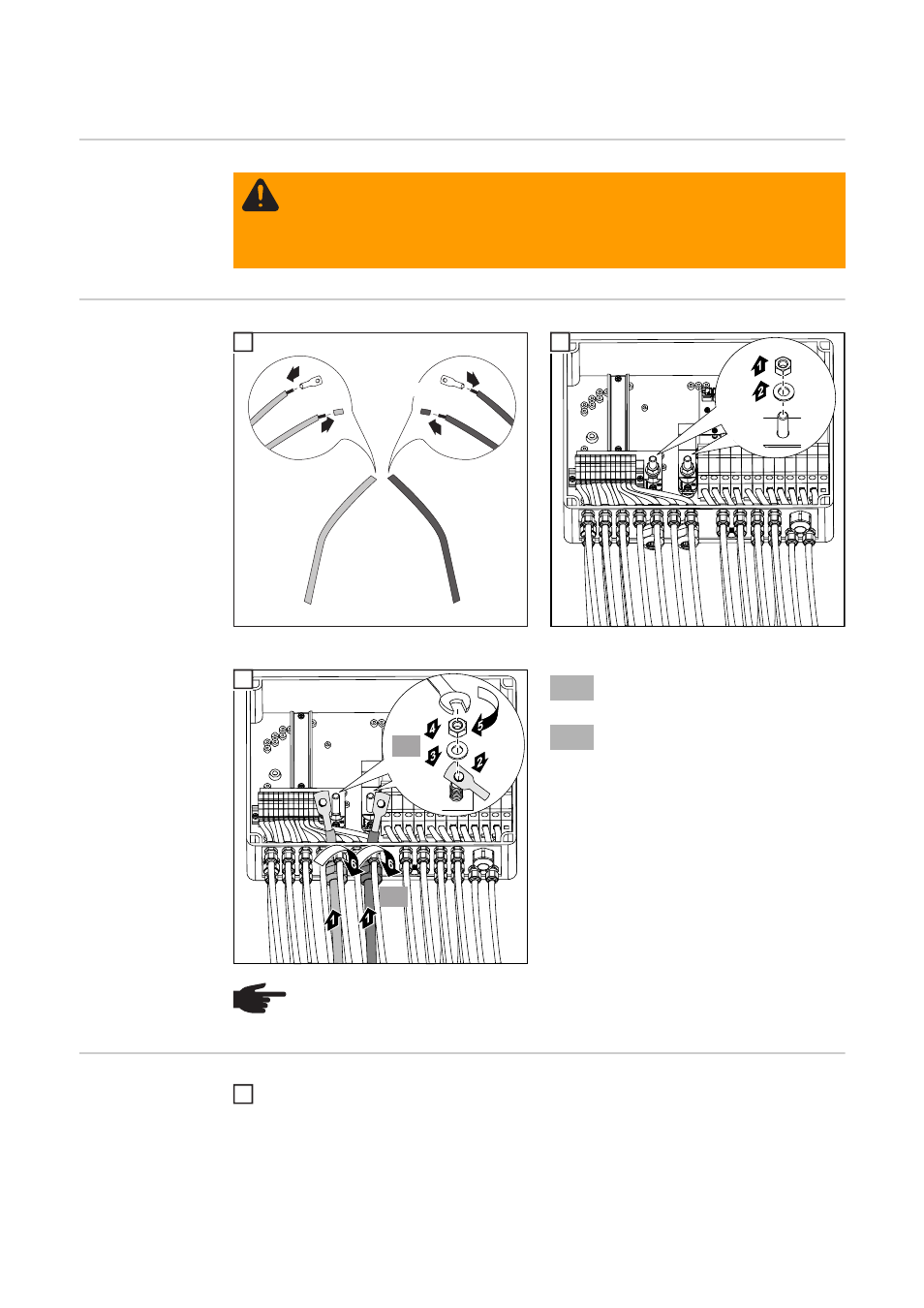

인버터에 Fronius 가선 제어기 100/12 연결
안전성
준비
DC ‘OUT’ 케이블
인버터에 Fronius
가선 제어기 100/12
연결
인버터 사용 설명서에 따라 DC ‘OUT’ 케이블을 인버터에 연결하십시오 .
경고 ! 감전은 치명적일 수 있습니다 . PV 전지판의 DC 전압으로부터의 위험 .
- 연결하기 전에 장치의 입력측 및 출력측 모두 비활성화 상태인지
확인하십시오 .
- 모든 연결은 자격 있는 기술자만 할 수 있습니다 .
- 이 사용 설명서의 안전 수칙에 주의하십시오 .
1
2
M12
3
4
M12 M12
1 2
(A)
(B)
3
(A) 체결 토크 28Nm
(B) 체결 토크 6Nm
참고 ! 의도된 극성에 따라 DC 'OUT' 케이블을 표시하십시오 .
1
