A) (b) – Fronius String Control 100/12 Benutzerhandbuch
Seite 25
23
DE

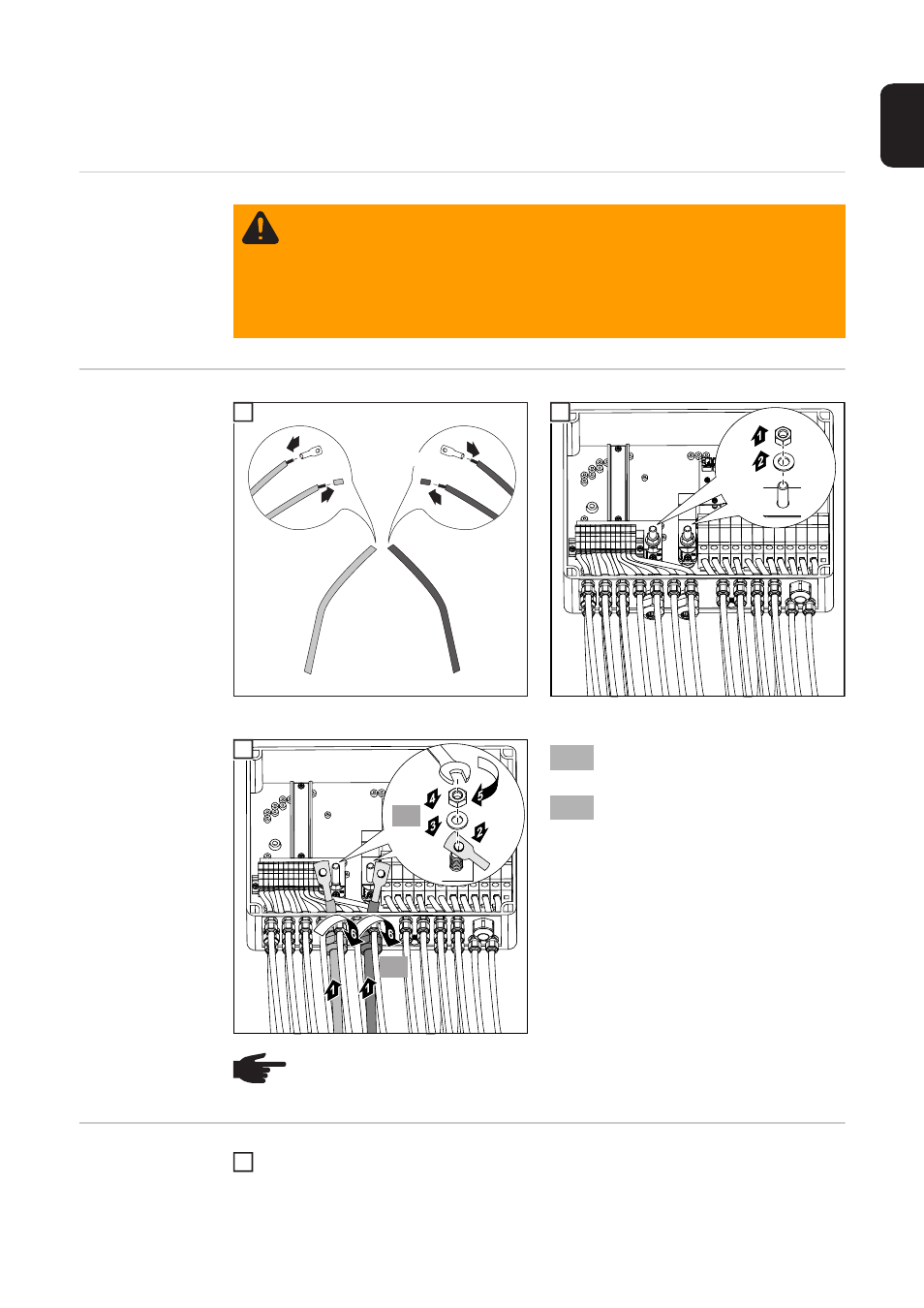

Fronius String Control 100/12 mit dem Wechselrich-
ter verbinden
Sicherheit
Vorbereitung
DC-Kabel ‘OUT‘
Fronius String
Control 100/12
mit dem Wechsel-
richter verbinden
DC-Kabel ‘OUT’ gemäß Bedienungsanleitung des Wechselrichters am Wechselrich-
ter anschließen
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch DC-Span-
nung von den Solarmodulen.
-
Vor allen Anschlussarbeiten dafür sorgen, dass Eingangsseite und Aus-
gangsseite vor dem Gerät spannungsfrei sind!
-
Sämtliche Anschlussarbeiten dürfen nur von lizenzierten Elektro-Installateu-
ren durchgeführt werden!
-
Beachten Sie die Sicherheitsvorschriften in dieser Bedienungsanleitung.
1
2
M12
3
4
M12
M12
1
2
(A)
(B)
3
(A)
Anzugsmoment 28 Nm
(B)
Anzugsmoment 6 Nm
HINWEIS! DC-Kabel ‘OUT’ entsprechend ihrer vorgesehenen Polarität kenn-
zeichnen.
1
