Fronius String Control 100/12 Benutzerhandbuch
Seite 34
32
Anzugsmoment 5 Nm
4
HINWEIS! Vorgehensweise, wenn nur 1 mehradriges Datenkommunikations-Ka-
bel an der Fronius String Control 100/12 angeschlossen wird (z.B., wenn die
Fronius String Controll 100/12 die letzte Komponente in einem Solar Net ist):
-
Ist das Datenkommunikations-Kabel an den „IN“-Anschlussklemmen ange-
schlossen, den Abschluss-Stecker am „OUT“-RJ 45 Anschluss anstecken.
-
Ist das Datenkommunikations-Kabel an den „OUT“-Anschlussklemmen an-
geschlossen, den Abschluss-Stecker am „IN“-RJ 45 Anschluss anstecken.
Der Abschluss-Stecker ist im Lieferumfang des Fronius Dataloggers enthal-
ten.
-

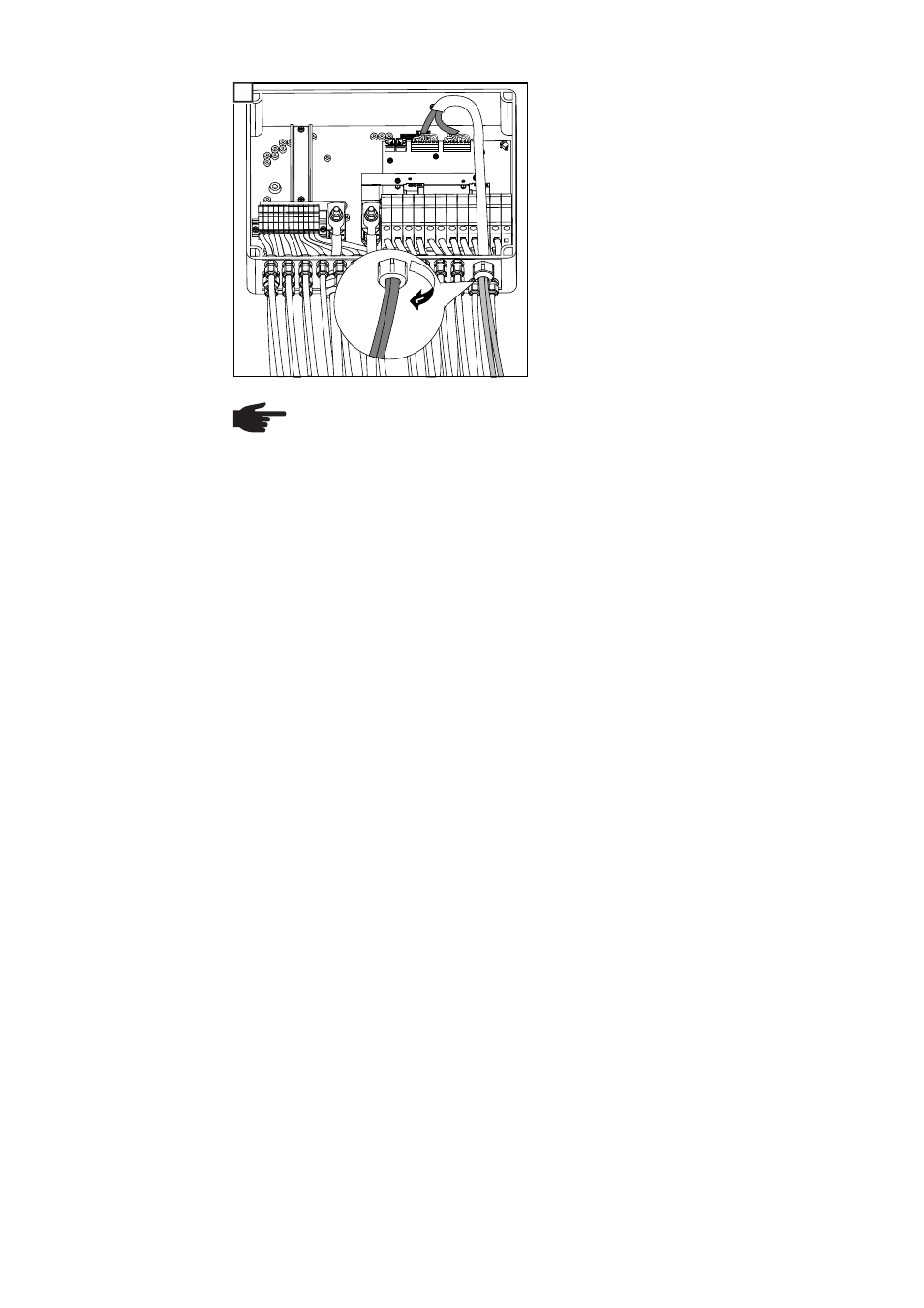

In die freie Öffnung des Gummieinsatzes den Kunststoff-Bolzen aus dem
Lieferumfang der Fronius String Control 100/12 einsetzen.
-
Nicht verwendete metrische Verschraubungen durch Blindverschraubungen
ersetzen.
