Fronius String Control 100/12 Benutzerhandbuch
Seite 20
18
Metrische Verschraubungen an der Fronius String
Control 100/12 montieren
Allgemeines
-
Metrische Verschraubungen entsprechend der Anzahl der vorhandenen Solarmodul-
Stränge einsetzen, in leere Positionen Blindverschraubungen einsetzen.
-
Reihenfolge beim Einsetzen der metrischen Verschraubungen beachten:
von unten nach oben und von links nach rechts.
-
Metrische Verschraubungen und Blindverschraubungen entsprechend ihrer Größe
mit dem angegebenen Anzugsmoment anziehen.

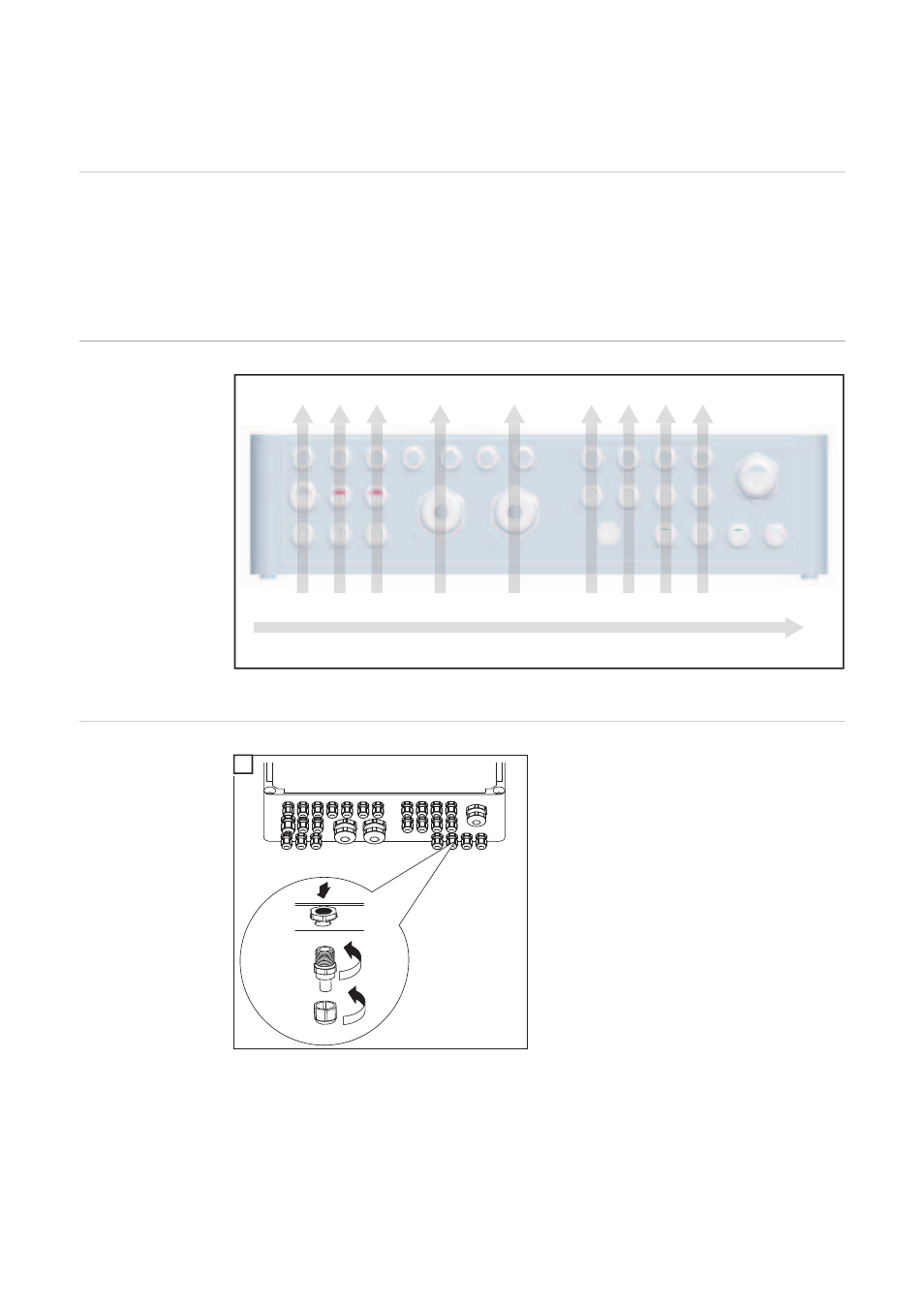

Empfehlung für
die Reihenfolge
zum Einsetzen
der metrischen
Verschraubungen
*
nur bei optionalem Überspannungsschutz als Auslass für das Erdungskabel
Metrische Ver-
schraubungen an
der Fonius String
Control 100/12
montieren
(1)
Gegenmutter
(2)
Verschraubung
(3)
Zugentlastung
