166
Fronius 가선
제어기 100/12 에
다중 코어 데이터
통신 케이블 연결

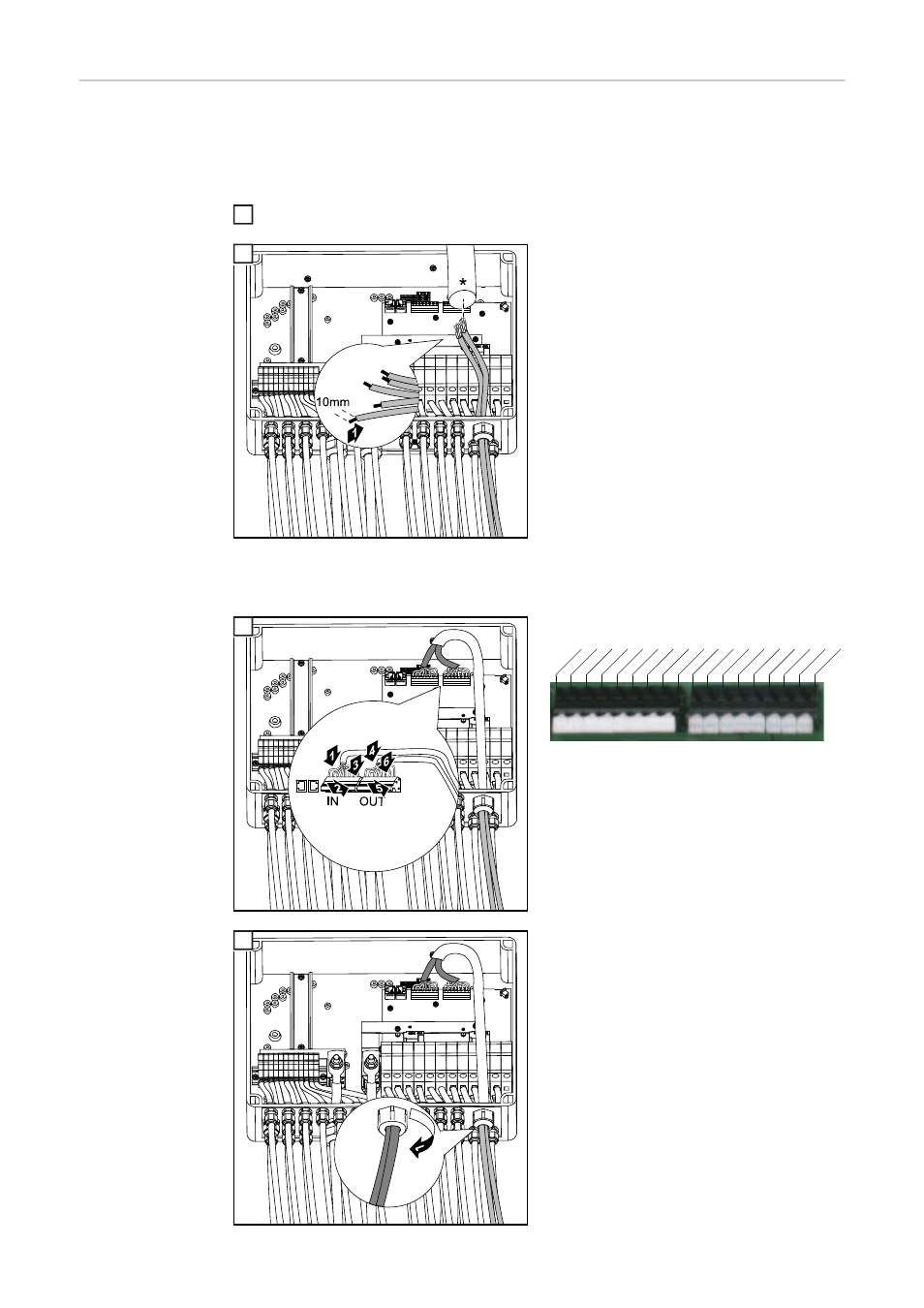

직경이 최대 6mm 인 다중 코어 데이터 통신 케이블을 사용하는 경우 , 두 케이블 모두 RJ 45
케이블의 경우와 마찬가지로 제공된 고무 인서트와 구멍를 통해 연결됩니다 .
다음은 직경이 최대 6mm 인 데이터 통신 케이블에 적용되는 단계입니다 .
데이터 통신 케이블의 종단에서 피복을 대략 50 - 70mm 벗겨 내십시오 .
* 실리콘 튜브 Ø 25 x 510mm
중요 ! 개별 가닥을 단자에 연결할 때는 가닥 지정을 알아야 합니다 .
체결 토크 5Nm
1
2
단자 할당 :
3
IN OUT
+12 VGNDTX-
RX-RX+TX+GND
+12 V +12 VGND
RX-TX-TX+ RX+GND
+12 V
4
