Meeraderige data-
communicatieka-
bels op de
Fronius String
Control 100/12
aansluiten Bij gebruik van meeraderige datacommunicatiekabels met een doorsnede van max. 6 mm
worden beide kabels zoals bij RJ 45 kabels door het rubberen inzetstuk en de daarvoor
bestemde opening geleid.
De volgende werkzaamheden gelden voor datacommunicatiekabels met een doorsnede
tot max. 6 mm.

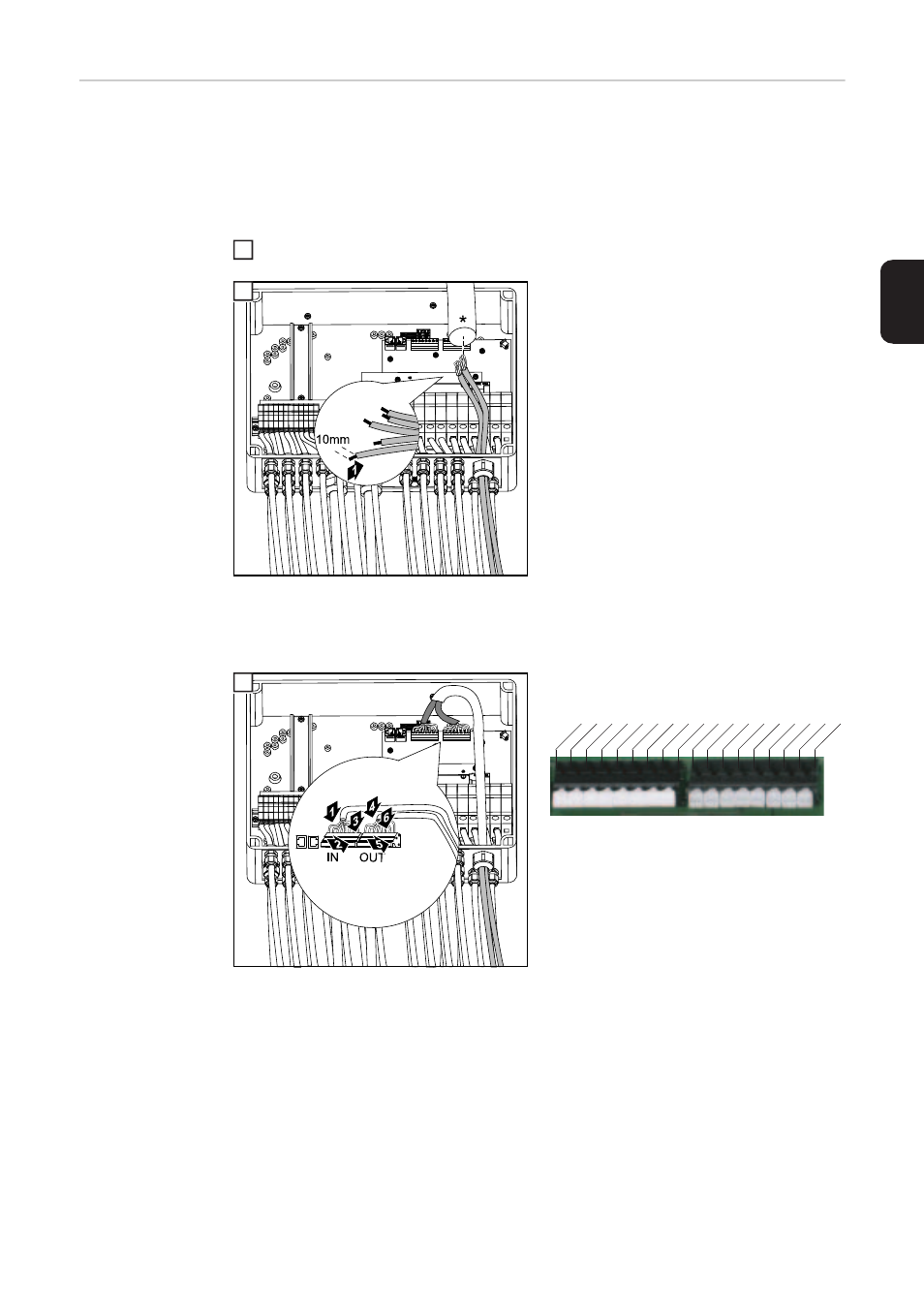

Buitenmantel van datacommunicatiekabels over ca. 50 - 70 mm verwijderen
* Siliconenslang Ø 25 x 510 mm
BELANGRIJK!Bij het aansluiten van de draden op de aansluitklemmen moet de indeling
van de afzonderlijke draden bekend zijn!
1
2
Stekkerbezetting van de aansluitklem-
men:
3
IN OUT
+12 VGNDTX-
RX-RX+TX+GND
+12 V +12 VGND
RX-TX-TX+ RX+GND
+12 V
