120

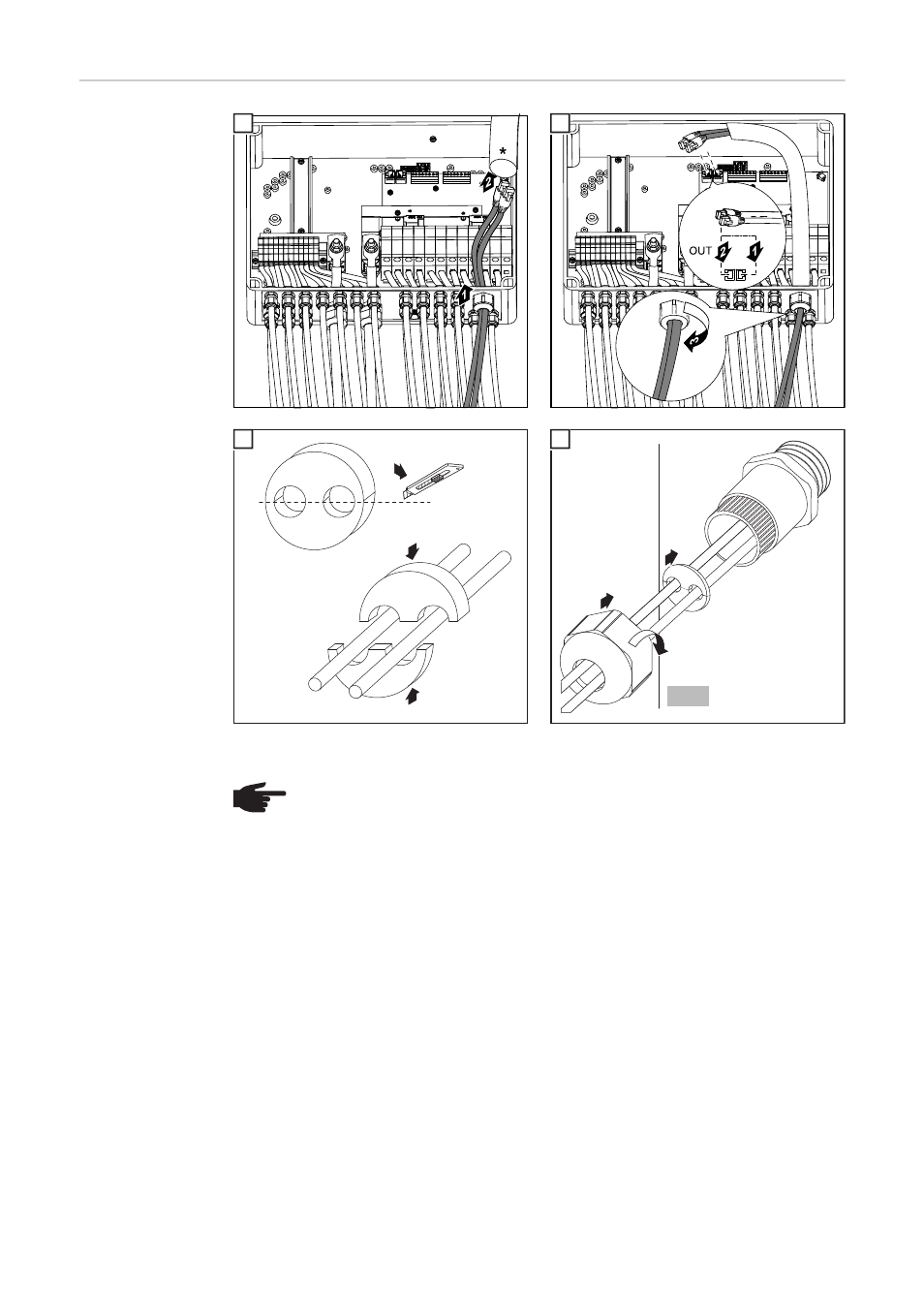

RJ 45 datacom-
municatiekabels
op de Fronius
String Control
100/12 aansluiten
* Siliconenslang Ø 25 x 510 mm
1 2
1
3
2
DA
TCOM IN
DA
TCOM OUT
3
5 Nm
2
1
3
4
OPMERKING! Procedure wanneer slechts 1 datacommunicatiekabel op de Fro-
nius String Control 100/12 wordt aangesloten (bijvoorbeeld wanneer de Fronius
String Control 100/12 het laatste component in een Solar Net is):
-
Op de vrije RJ 45-aansluiting de afsluitstekker aansluiten; de afsluitstekker
wordt meegeleverd met elke Fronius-datalogger.
- In de vrije opening van het rubberen inzetstuk de kunststof pen aanbrengen,
die met de Fronius String Control 100/12 wordt meegeleverd.
