Fronius String Control 100/12 Benutzerhandbuch
Seite 157
155
KO
Fronius 가선 제어기 100/12 에 PV 전지판 가선 연결
안전성
Fronius 가선
제어기 100/12 에
PV 전지판 가선
연결 시 주의 사항

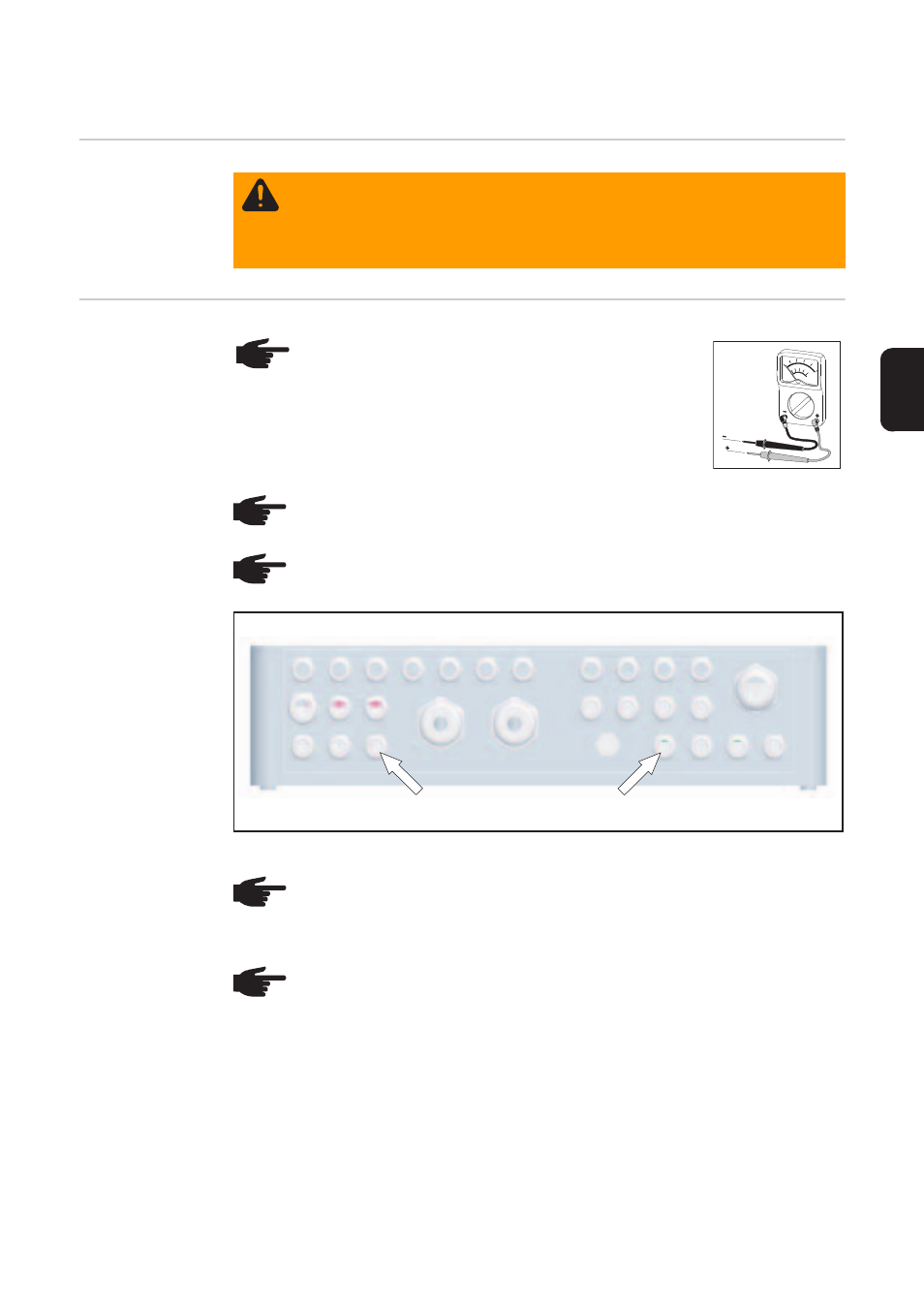

DC 케이블 삽입 및 연결 순서를 따르는 것이 좋습니다 .
경고 ! 감전은 치명적일 수 있습니다 . PV 전지판의 DC 전압으로부터의 위험 .
-
연결하기 전에 장치의 입력측 및 출력측 모두 비활성화 상태인지
확인하십시오 .
-
모든 연결은 자격 있는 기술자만 할 수 있습니다 .
-
이 사용 설명서의 안전 수칙에 주의하십시오 .
참고 ! DC 'IN' 케이블용 단자 및 DC 'IN' 케이블용 퓨즈
지지대가 장착된 단자에 항상 동일한 극성의 DC
케이블을 연결하십시오 .
참고 ! 단자에 DC 케이블을 간단하게 연결하려면 330mm 의 DC 케이블의 중간
길이어야 합니다 (Fronius 가선 제어기 100/12 의 안쪽 하단 모서리에서부터 측정 ).
참고 ! DC 케이블을 삽입하고 연결하는 순서는 아래에서 위로 , 안쪽에서
바깥쪽으로입니다 .
참고 ! 12 개 미만의 PV 전지판 가선을 연결하는 경우 측정 채널 사이의 DC
케이블을 가능한 한 동등하게 배전하는 것이 좋습니다 .
예 : 8 개의 PV 전지판 가선을 연결하는 경우 측정 채널당 4 개의 DC 케이블이
연결되도록 합니다 . 개별 단자는 DC 케이블 사이에서 최대한 멀리 비워 둡니다 .
참고! 전원 허용오차가 다른 PV 전지판을 연결하는 경우, 측정 채널 사이에 최대한
고르게 배전하는 것이 좋습니다 .
1
2
3
4
5
6
7
8
9
10
11
12
1
2
3
4
5
6
7
8
9
10
11
12
