Überstrom- und Unterspannungs-Abschaltung
Allgemeines
Die Fronius String Control 100/12 verfügt über eine Abschaltfunktion, die die Energiever-
sorgung im Solar Net unterbricht:
-
bei Überstrom, z.B. im Fall eines Kurzschlusses
-
bei Unterspannung
Funktionsprinzip
Die Überstrom- und Unterspannungs-Abschaltung ist nicht von der Stromfluss-Richtung
abhängig.
Misst die String Control 100/12 bei der Versorgung von Solar Net Komponenten einen
Stromfluss > 3 A oder eine Spannung < 7 V, wird die Energieversorgung im Solar Net un-
terbrochen.
Das Wiederherstellen der Energieversorgung kann automatisch oder manuell erfolgen.
Sicherheit
Energieversor-
gung automa-
tisch
wiederherstellen

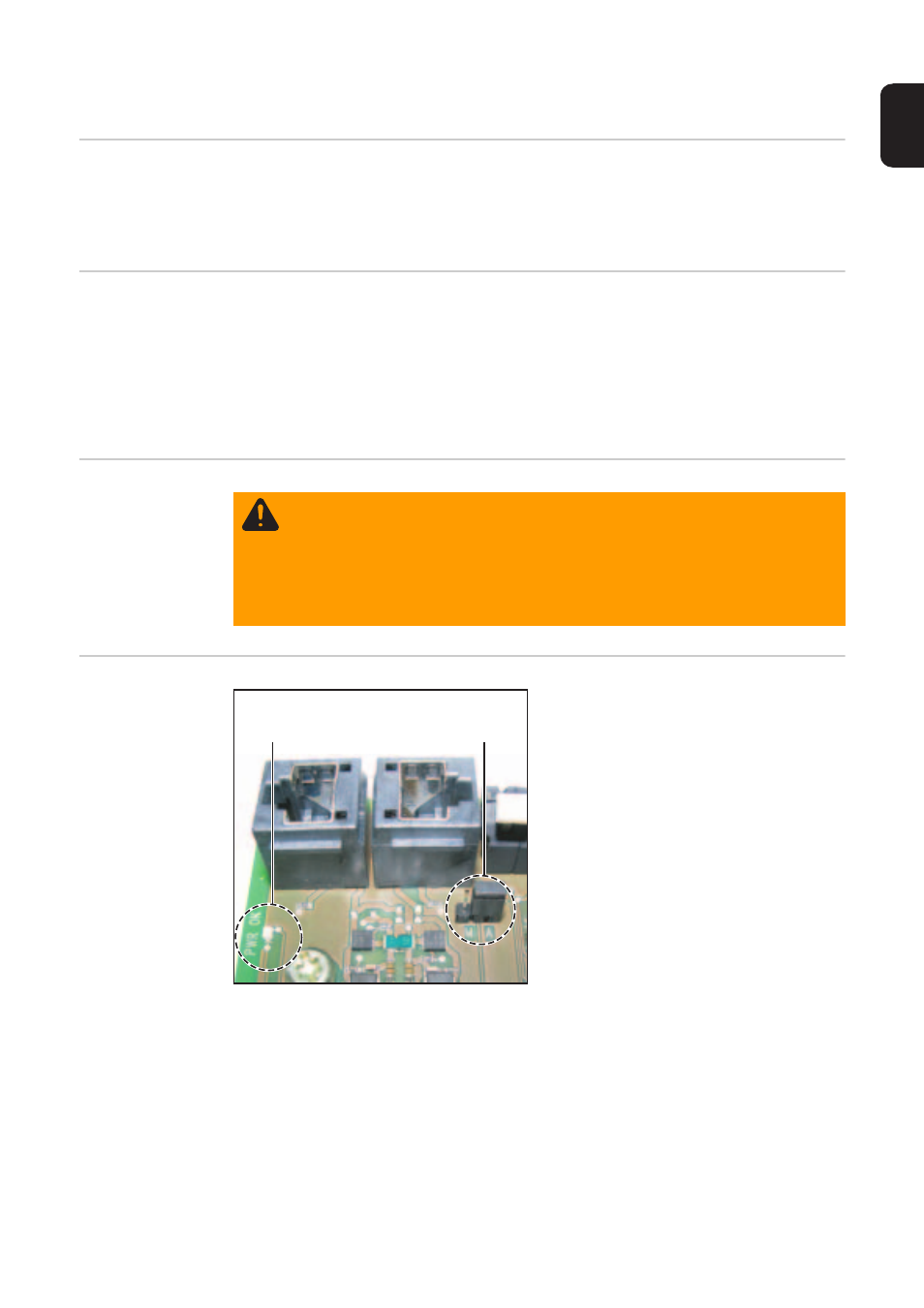

Jumper-Positionen:
A
automatisches Wiederherstellen
der Energieversorgung
(Werkseinstellung)
M
manuelles Wiederherstellen der
Energieversorgung
Für das automatische Wiederherstellen der Energieversorgung muss der Jumper (1) auf
Position A gesetzt sein.
-
Nach einer Abschaltung auf Grund Überstrom oder Unterspannung versucht die
Fronius String Control 100/12 alle 5 Sekunden die Energieversorgung im Solar Net
wieder herzustellen, solange z.B. der Kurzschluss anliegt.
-
Die LED ‘PWROK’ (2) blinkt dabei alle 5 Sekunden kurz auf.
-
Bei aufrechter Stromversorgung leuchtet die LED ‘PWROK’ grün.
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch DC-Span-
nung von den Solarmodulen.
-
Vor allen Anschlussarbeiten dafür sorgen, dass Eingangsseite und Aus-
gangsseite vor dem Gerät spannungsfrei sind!
-
Sämtliche Anschlussarbeiten dürfen nur von lizenzierten Elektro-Installateu-
ren durchgeführt werden!
-
Beachten Sie die Sicherheitsvorschriften in dieser Bedienungsanleitung.
(1)
(2)
