Stekkerbezetting
bij geaarde solar-
modules

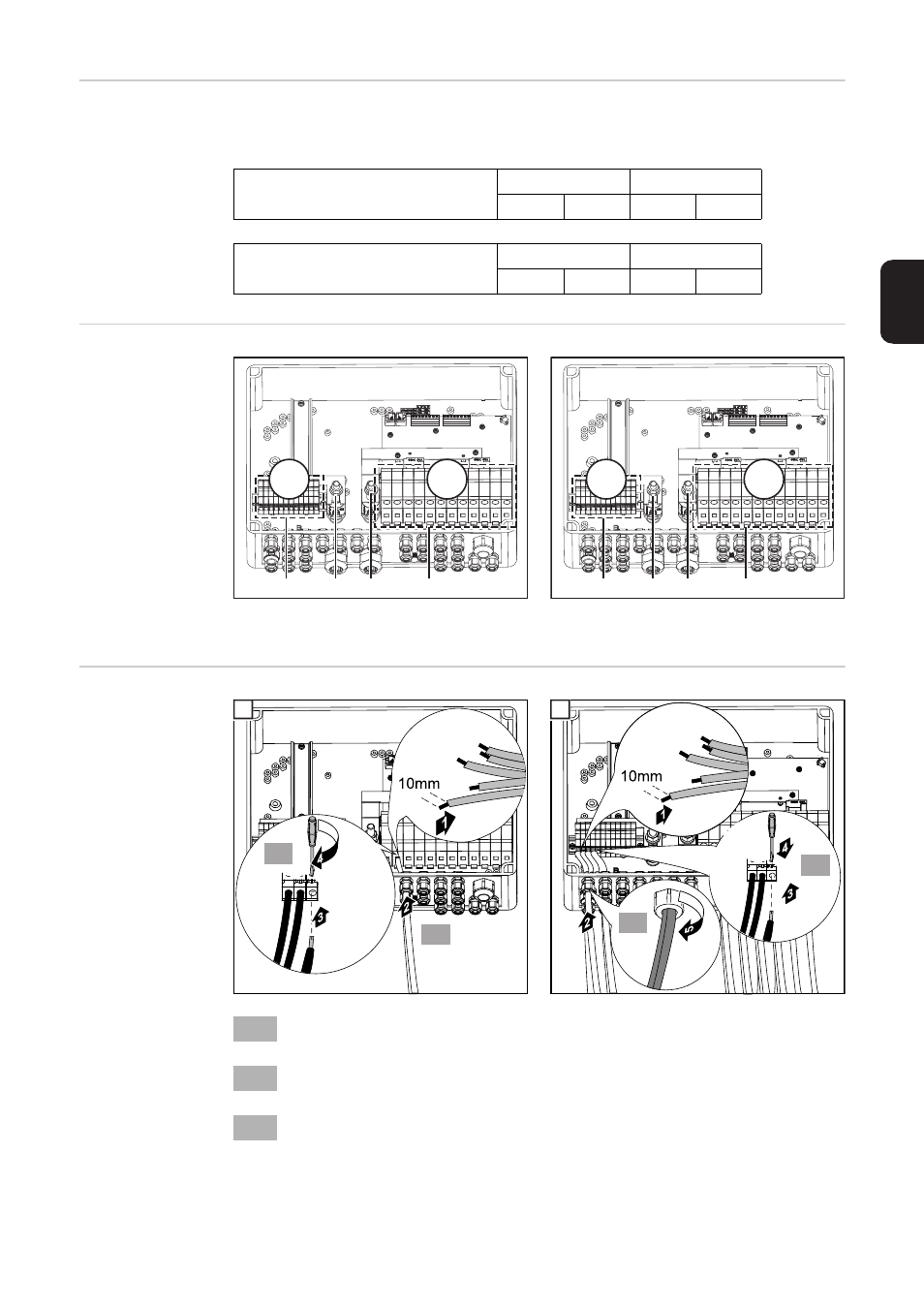

Bij geaarde solarmodules mogen op de afgezekerde klemmen (A) uitsluitend de niet-ge-
aarde polen van de solarmodulestrings worden aangesloten.
Voorbeeld van
stekkerbezetting
bij geaarde solar-
modules
Stekkerbezetting bij solarmodule-aarding op de min-
pool
Stekkerbezetting bij solarmodule-aarding op de
pluspool
Solarmodu-
lestrings op de
Fronius String
Control 100/12
aansluiten
Negatieve solarmodule-aarding
DC-
DC+
B (in)
B‘ (out)
A‘ (out)
A (in)
Positieve solarmodule-aarding
DC+
DC-
B (in)
B‘ (out)
A‘ (out)
A (in)
-
+
(
B
)
(
A
)
(
B‘
) (
A‘
)
(
B
)
(
A
)
+
-
(
B‘
) (
A‘
)
(B)
(A)
1
(A)
(C)
2
(A)
Aanhaalmoment 2,0 Nm
(B)
Aanhaalmoment 1,5 Nm
(C)
Aanhaalmoment 2,0 Nm
