30

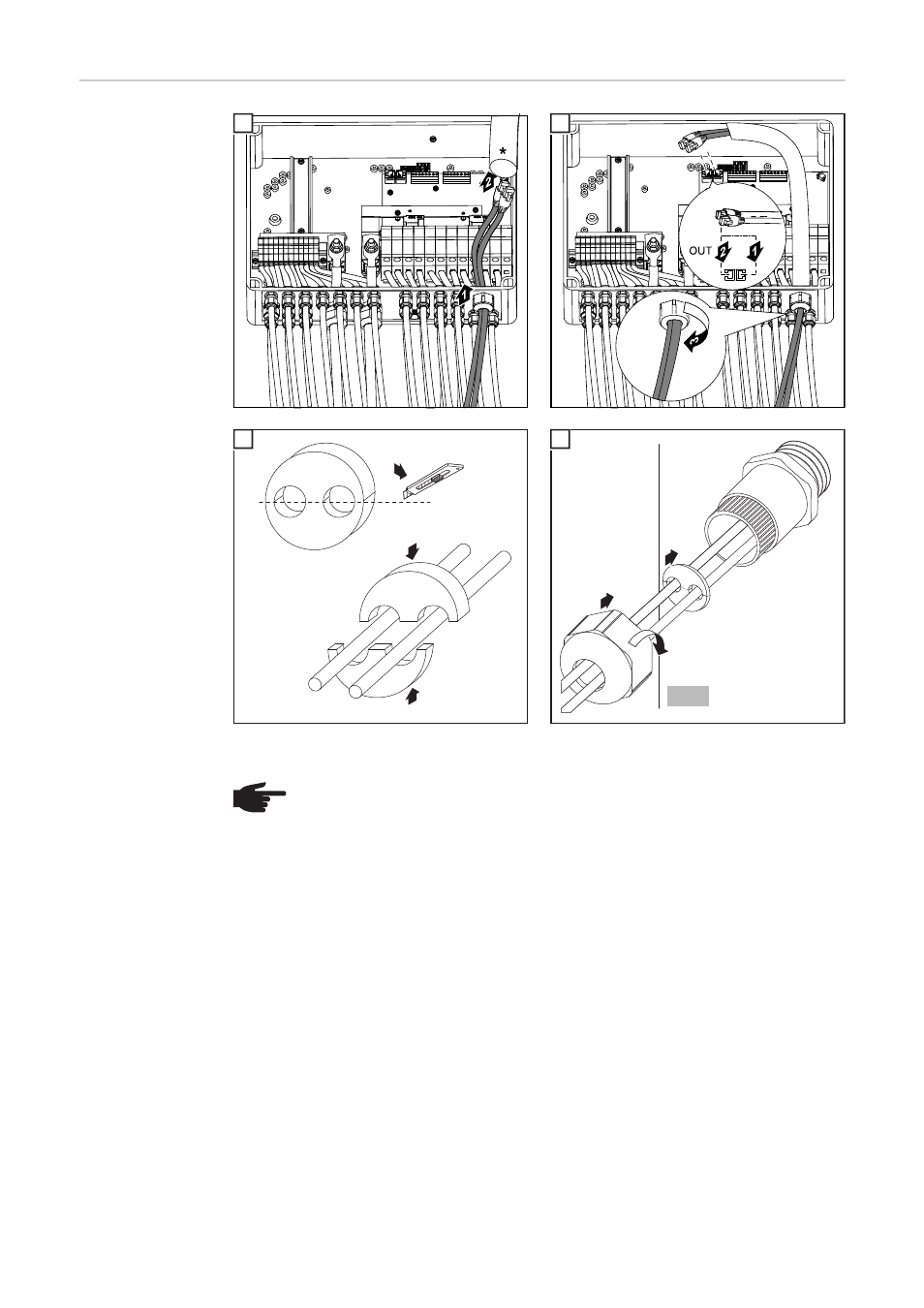

RJ 45 Datenkom-
munikations-Ka-
bel an der Fronius
String Control
100/12 anschlie-
ßen
* Silikonschlauch Ø 25 x 510 mm
1 2
1
3
2
DA
TCOM IN
DA
TCOM OUT
3
5 Nm
2
1
3
4
HINWEIS! Vorgehensweise, wenn nur 1 Datenkommunikations-Kabel an der
Fronius String Control 100/12 angeschlossen wird (z.B., wenn die Fronius String
Controll 100/12 die letzte Komponente in einem Solar Net ist):
-
Am freien RJ 45 Anschluss den Abschluss-Stecker anstecken; der Ab-
schluss-Stecker ist im Lieferumfang von jedem Fronius Datalogger enthal-
ten.
- In die freie Öffnung des Gummieinsatzes den Kunststoff-Bolzen aus dem
Lieferumfang der Fronius String Control 100/12 einsetzen.
