122

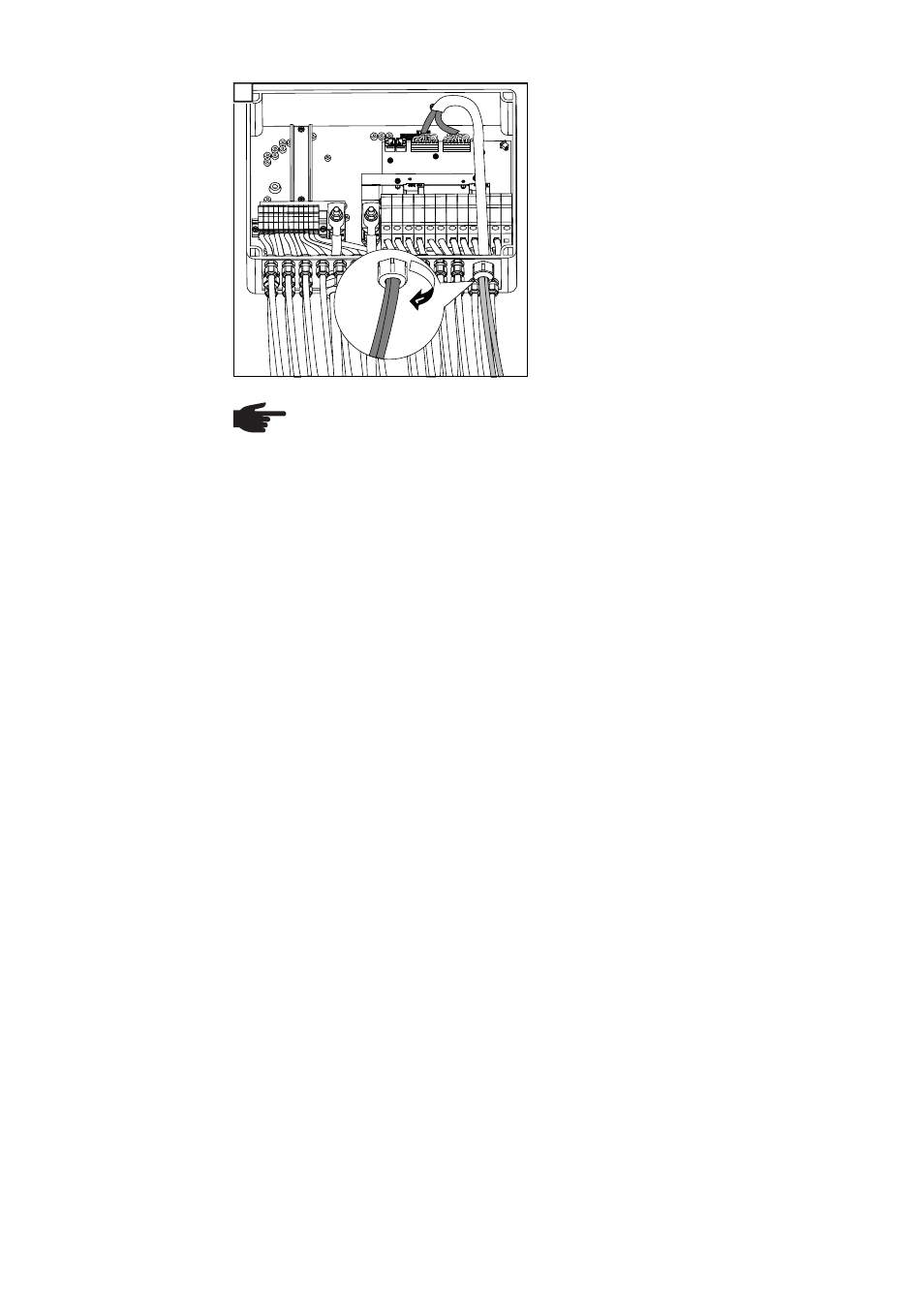

Aanhaalmoment 5 Nm
4
OPMERKING! Procedure wanneer slechts 1 meeraderige datacommunicatieka-
bel op de Fronius String Control 100/12 wordt aangesloten (bijvoorbeeld wanneer
de Fronius String Control 100/12 het laatste component in een Solar Net is):
-
Is de datacommunicatiekabel op de 'IN'-aansluitklem aangesloten, dan moet
de afsluitstekker in de 'OUT' RJ 45 aansluiting worden aangebracht.
- Is de datacommunicatiekabel op de 'OUT'-aansluitklem aangesloten, dan
moet de afsluitstekker in de 'IN' RJ 45 aansluiting worden aangebracht.
De afsluitstekker is in de levering van de Fronius Datalogger inbegrepen.
- In de vrije opening van het rubberen inzetstuk de kunststof pen aanbrengen,
die met de Fronius String Control 100/12 wordt meegeleverd.
- Niet gebruikte metrische schroefkoppelingen door pluggen vervangen.
