Gerätebeschreibung – Fronius String Control 100/12 Benutzerhandbuch
Seite 15
13
DE
Gerätebeschreibung
Sicherheit
Gerätebeschrei-
bung Gehäuse

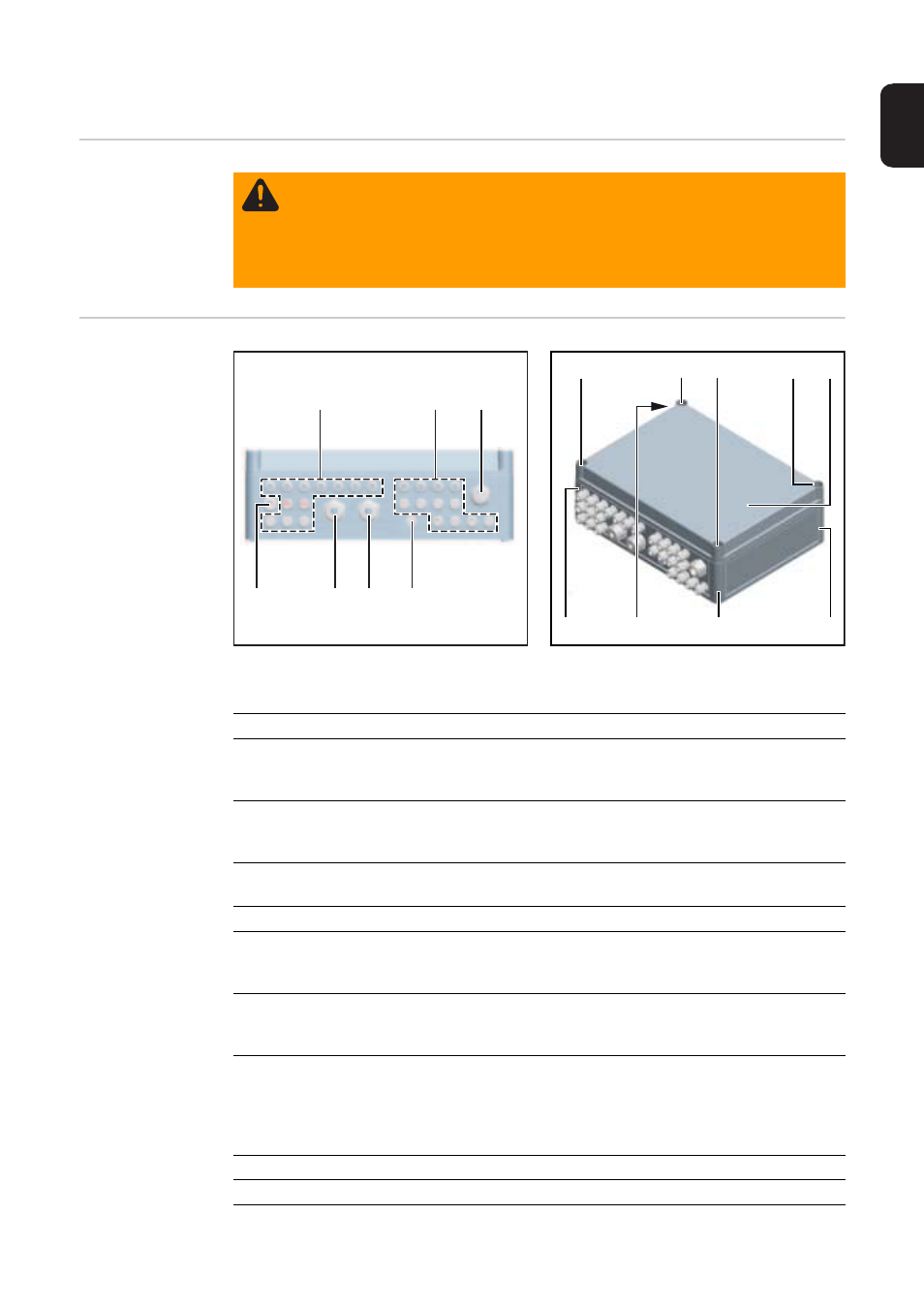

Fronius String Control 100/12 - Vorderansicht
Fronius String Control 100/12 - Schrägansicht von
oben
WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschä-
den verursachen. Beschriebene Funktionen erst anwenden, wenn folgende Do-
kumente vollständig gelesen und verstanden wurden:
-
diese Bedienungsanleitung
-
sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere
Sicherheitsvorschriften
(1)
(2)
(3)
(5)
(6)
(7)
(4)
(8)
(12)
(11)
(10)
(9)
(16)
(15)
(14)
(13)
Pos.
Bezeichnung
(1)
Kabeleingang für metrische Verschraubungen M16
(für DC-Kabel ‘IN’)
Kabeldurchmesser 3 - 7 mm
(2)
Kabeleingang für metrische Verschraubungen M16
(für DC-Kabel ‘IN’)
Kabeldurchmesser 3 - 7 mm
(3)
Kabeleingang für metrische Verschraubung M25
(für Datenkommunikations-Kabel)
(4)
Druckausgleichs-Membran
(5)
Kabeleingang für metrische Verschraubung M32
(für DC-Kabel ‘OUT’)
Kabeldurchmesser 11 - 21 mm
(6)
Kabeleingang für metrische Verschraubung M32
(für DC-Kabel ‘OUT’)
Kabeldurchmesser 11 - 21 mm
(7)
Kabeleingang für metrische Verschraubung M20
(für Erdungskabel)
Kabeldurchmesser 8 - 13 mm
Nur bei optionaler Verwendung eines Überspannungsschutzes erforderlich.
(8)
Deckelschraube
(9)
Deckelschraube
