Anschlussbele-
gung bei geerde-
ten Solarmodulen

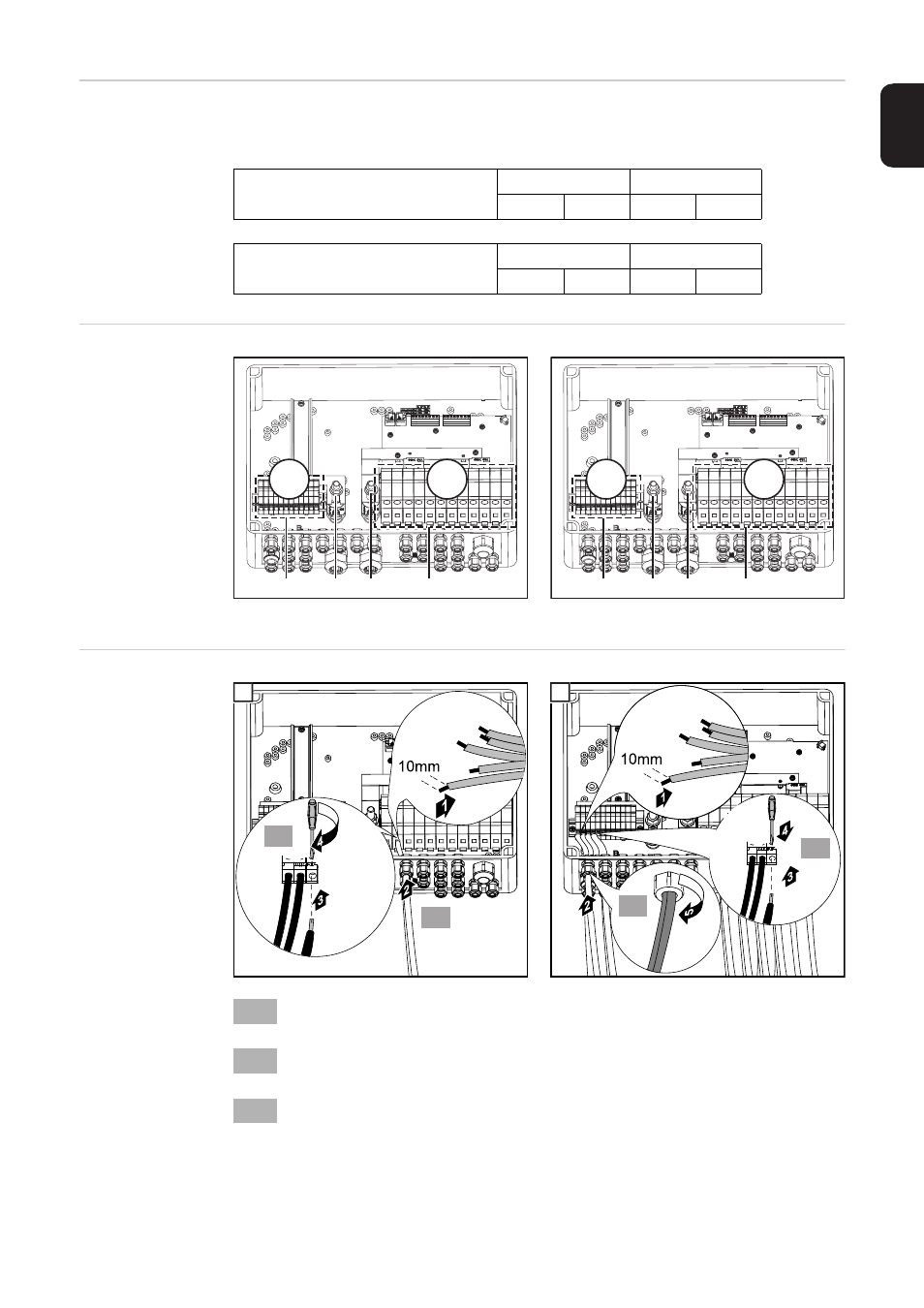

Bei geerdeten Solarmodulen dürfen an den abgesicherten Klemmen (A) nur die ungeerde-
ten Pole der Solarmodul-Stränge angeschlossen werden.
Beispiel für An-
schlußbelegung
bei geerdeten So-
larmodulen
Belegung bei Solarmodul-Erdung am Minuspol
Belegung bei Solarmodul-Erdung am Pluspol
Solarmodul-
Stränge an der
Fronius String
Control 100/12
anschließen
Negative Solarmodul-Erdung
DC-
DC+
B (in)
B‘ (out)
A‘ (out)
A (in)
Positive Solarmodul-Erdung
DC+
DC-
B (in)
B‘ (out)
A‘ (out)
A (in)
-
+
(
B
)
(
A
)
(
B‘
) (
A‘
)
(
B
)
(
A
)
+
-
(
B‘
) (
A‘
)
(B)
(A)
1
(A)
(C)
2
(A)
Anzugsmoment 2,0 Nm
(B)
Anzugsmoment 1,5 Nm
(C)
Anzugsmoment 2,0 Nm
