Programmieren: Programmierhilfen
4.6 Schnittdatenrechner
4
138
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014

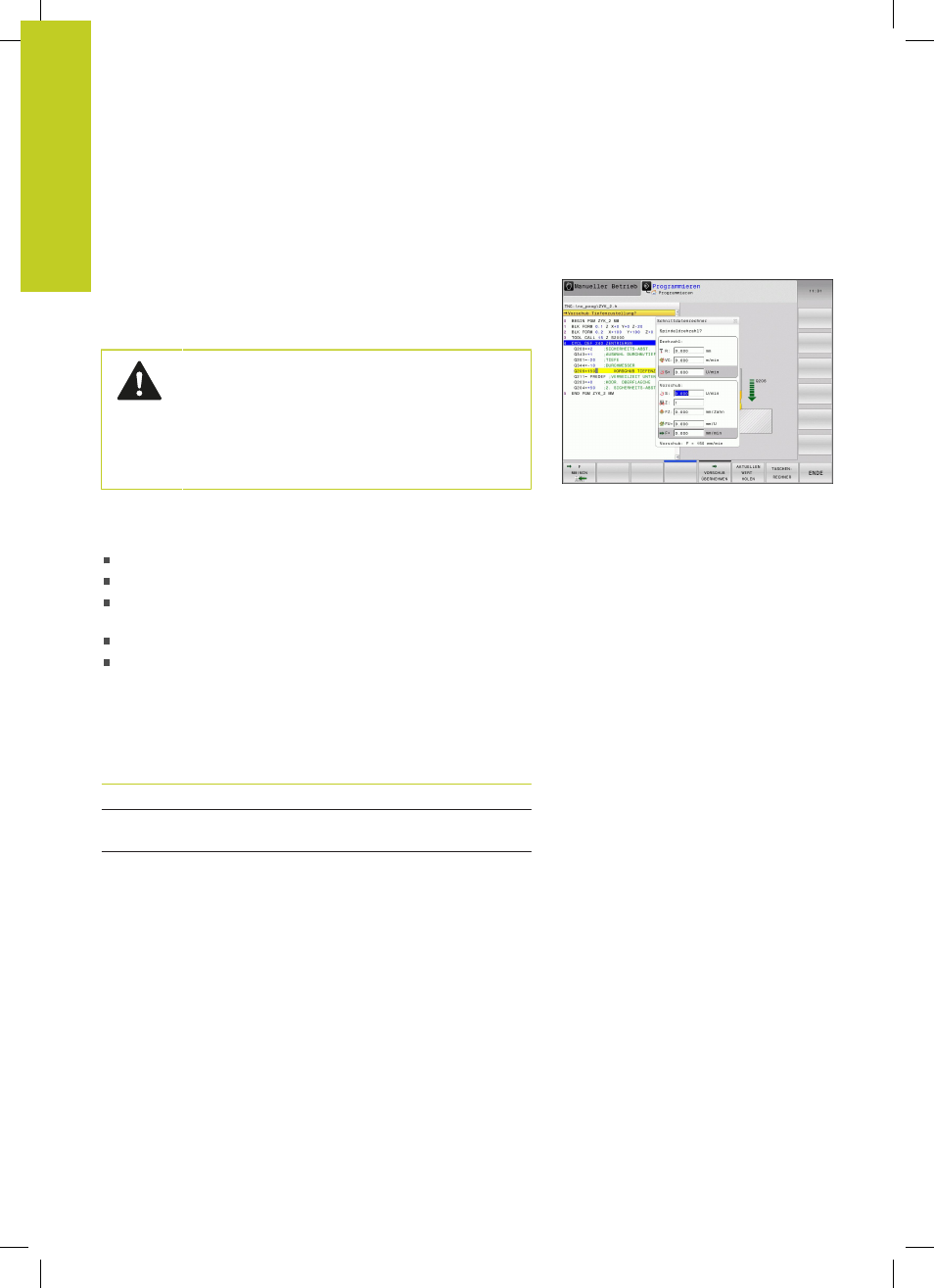

4.6 Schnittdatenrechner
Anwendung
Mit dem Schnittdatenrechner können Sie die Spindeldrehzahl
und den Vorschub für einen Bearbeitungsprozess berechnen. Die
berechneten Werte können Sie dann im NC-Programm in einen
geöffneten Vorschub- oder Drehzahl-Dialog übernehmen.
Verwenden Sie den Schnittdatenrechner nicht,
wenn Sie die Funktion
M136 programmiert haben.
Mit der Funktion
M136 verfährt die TNC das
Werkzeug mit dem im Programm festgelegten
Vorschub
F in Millimeter/Spindel- Umdrehung, der
Schnittdatenrechner berechnet Vorschübe aber
immer in mm pro Minute.
Um den Schnittdatenrechner zu öffnen, drücken Sie den Softkey
SCHNITTDATENRECHNER. Die TNC zeigt den Softkey an, wenn
Sie:
den Taschrenchner öffnen (Taste CALC)
das Dialogfeld für die Drehzahleingabe im T-Satz öffnen
das Dialogfeld zur Vorschubeingabe in Verfahrsätzen oder Zyklen
öffnen
einen Vorschub im Manuellen Betrieb eingeben (Softkey F)
eine Spindeldrehzahl im Manuellen Betrieb eingeben (Softkey S)
Abhängig davon, ob Sie eine Drehzahl oder einen Vorschub
berechnen, wird der Schnittdatenrechner mit unterschiedlichen
Eingabefeldern angezeigt:
Fenster zur Drehzahlberechnung:
Kennbuchstabe Bedeutung
R: Werkzeug-Radius (mm)
VC: Schnittgeschwindigkeit (m/
min)
S= Ergebnis für Spindeldrehzahl
(U/min)
