Programmieren: Konturen programmieren
6.5 Bahnbewegungen – Polarkoordinaten
6
216
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014

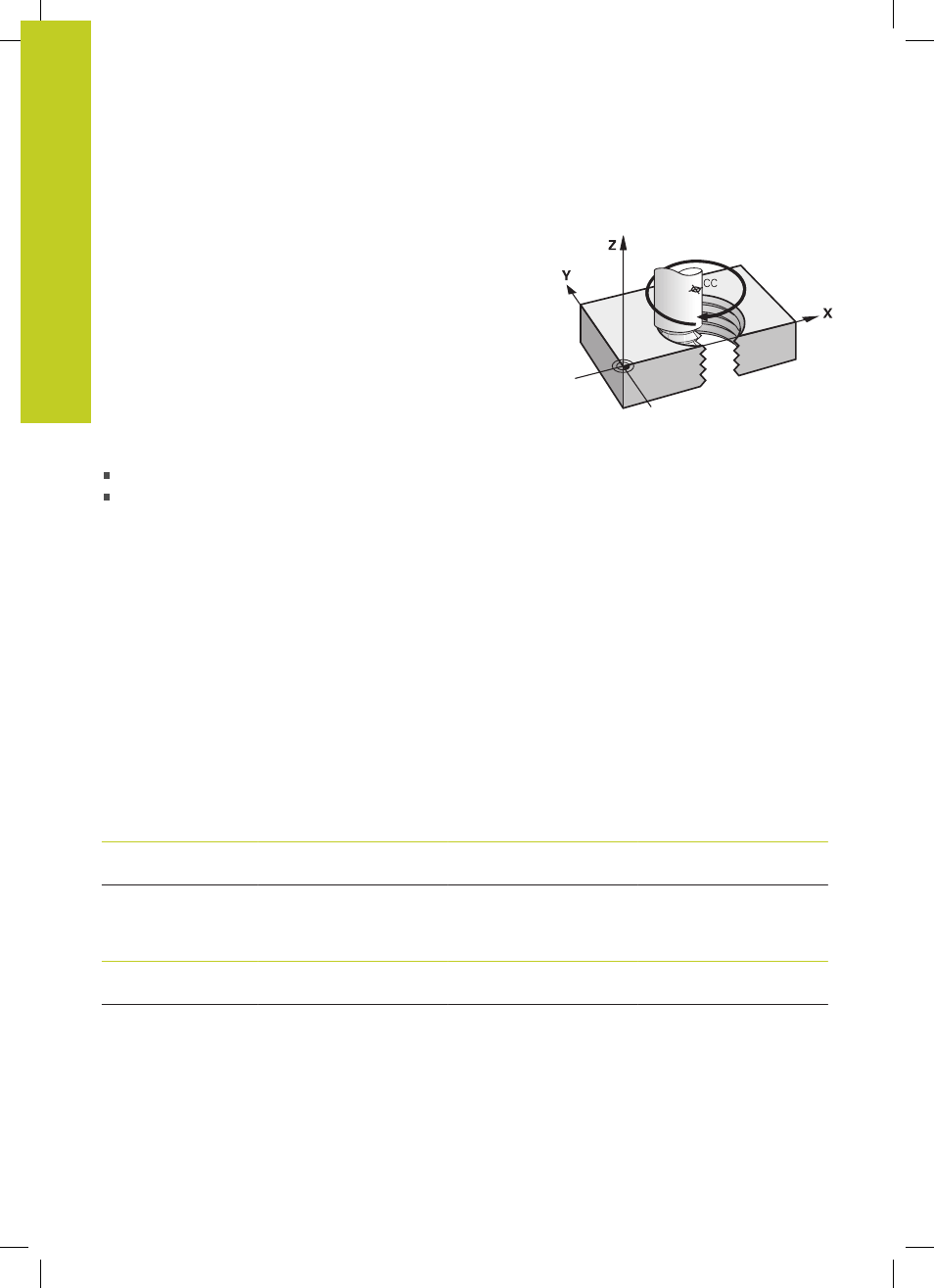

Schraubenlinie (Helix)
Eine Schraubenlinie entsteht aus der Überlagerung einer
Kreisbewegung und einer Geradenbewegung senkrecht dazu. Die
Kreisbahn programmieren Sie in einer Hauptebene.
Die Bahnbewegungen für die Schraubenlinie können Sie nur in
Polarkoordinaten programmieren.
Einsatz
Innen- und Außengewinde mit größeren Durchmessern
Schmiernuten
Berechnung der Schraubenlinie
Zum Programmieren benötigen Sie die inkrementale Angabe des
Gesamtwinkels, den das Werkzeug auf der Schraubenlinie fährt
und die Gesamthöhe der Schraubenlinie.
Anzahl Gänge n: Gewindegänge + Gangüberlauf am
Gewinde-Anfang und -ende
Gesamthöhe h: Steigung P x Anzahl der Gänge n
Inkrementaler
Gesamtwinkel
H:
Anzahl der Gänge x 360° + Winkel
für Gewinde-Anfang + Winkel für
Gangüberlauf
Anfangskoordinate Z: Steigung P x (Gewindegänge +
Gangüberlauf am Gewinde-Anfang)
Form der Schraubenlinie
Die Tabelle zeigt die Beziehung zwischen Arbeitsrichtung, Drehsinn
und Radiuskorrektur für bestimmte Bahnformen.
Innengewinde Arbeitsrichtung Drehsinn Radiuskorrektur
rechtsgängig
linksgängig Z+
Z+
G13
G12
G41
G42
rechtsgängig
linksgängig Z–
Z– G12
G13
G42
G41
Außengewinde
rechtsgängig
linksgängig Z+
Z+
G13
G12
G42
G41
rechtsgängig
linksgängig Z–
Z– G12
G13
G41
G42
