Eine einfache Kontur programmieren

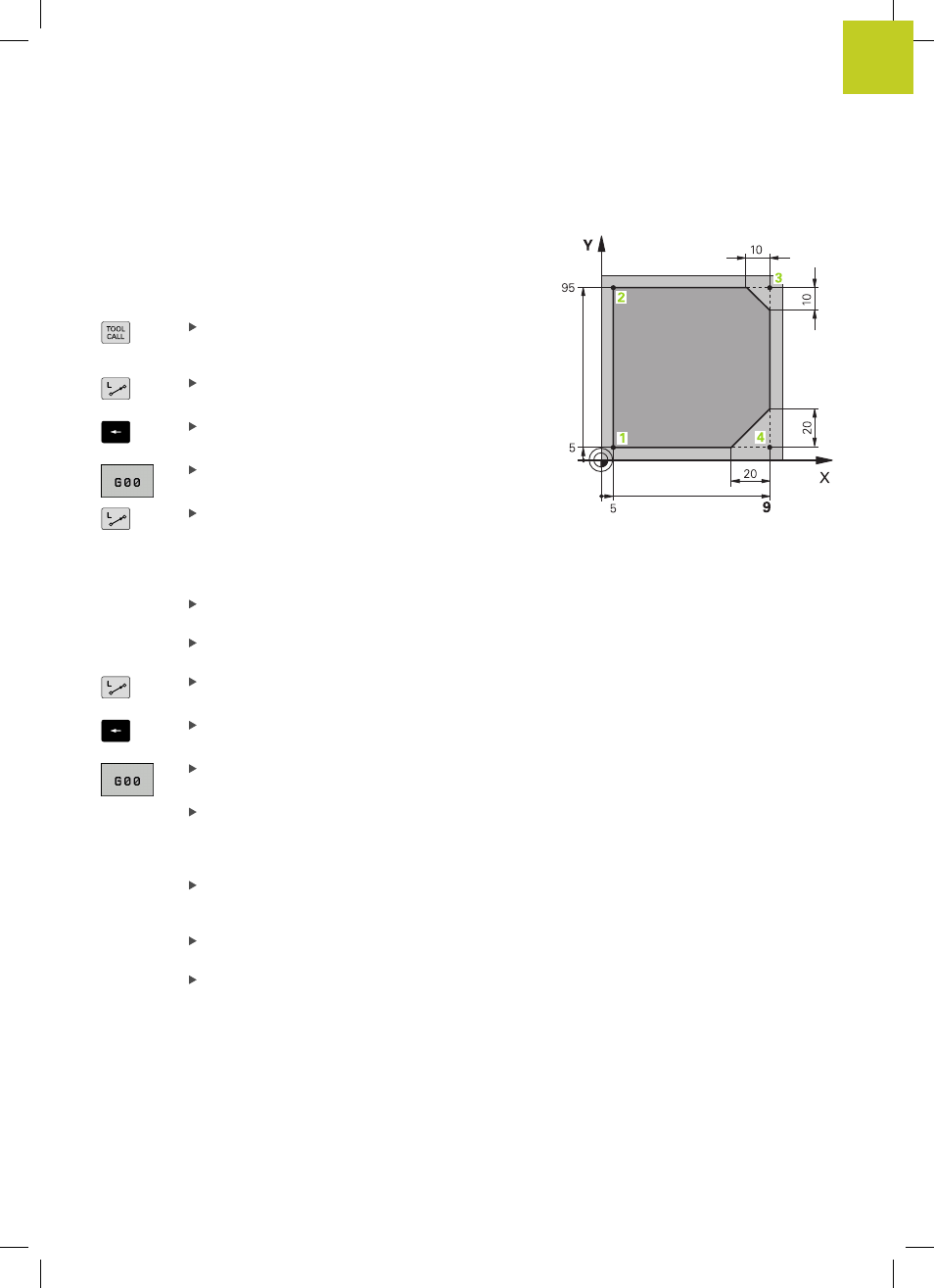

Die im Bild rechts dargestellte Kontur soll auf Tiefe 5 mm einmal
umfräst werden. Die Rohteildefinition haben Sie bereits erstellt.
Nachdem Sie über eine Funktionstaste einen Dialog eröffnet
haben, geben Sie alle von der TNC in der Kopfzeile des Bildschirms
abgefragten Daten ein.
Werkzeug aufrufen: Geben Sie die Werkzeugdaten
ein. Bestätigen Sie die Eingabe jeweils mit der
Taste
ent, Werkzeugachse nicht vergessen
Drücken Sie die Taste
L zum eröffnen eines
Programmsatzes für eine Geradenbewegung
Wechseln Sie mit der Pfeil-Taste nach links in den
Eingabebereich für die G-Funktionen
Wählen Sie den Softkey G0 für eine
Verfahrbewegung im Eilgang
Werkzeug freifahren: Drücken Sie die orange
Achstaste
Z, um in der Werkzeugachse
freizufahren, und geben den Wert für die
anzufahrende Position ein, z.B. 250. Mit Taste
ENT
bestätigen
Radiuskorr.: RL/RR/keine Korr.? mit Taste ENT
bestätigen: Keine Radiuskorrektur aktivieren
Zusatz-Funktion M? mit Taste END bestätigen: Die
TNC speichert den eingegebenen Verfahrsatz
Drücken Sie die Taste
L zum eröffnen eines
Programmsatzes für eine Geradenbewegung
Wechseln Sie mit der Pfeil-Taste nach links in den
Eingabebereich für die G-Funktionen
Wählen Sie den Softkey G0 für eine
Verfahrbewegung im Eilgang
Werkzeug in der Bearbeitungsebene
vorpositionieren: Drücken Sie die orange
Achstaste
X und geben den Wert für die
anzufahrende Position ein, z.B. -20
Drücken Sie die orange Achstaste Y und geben
den Wert für die anzufahrende Position ein, z.B.
-20. Mit Taste ENT bestätigen
Radiuskorr.: RL/RR/keine Korr.? mit Taste ENT
bestätigen: Keine Radiuskorrektur aktivieren
Zusatz-Funktion M? mit Taste END bestätigen: Die
TNC speichert den eingegebenen Verfahrsatz
