Programmieren: Werkzeuge
5.3 Werkzeug-Korrektur
5
184
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014

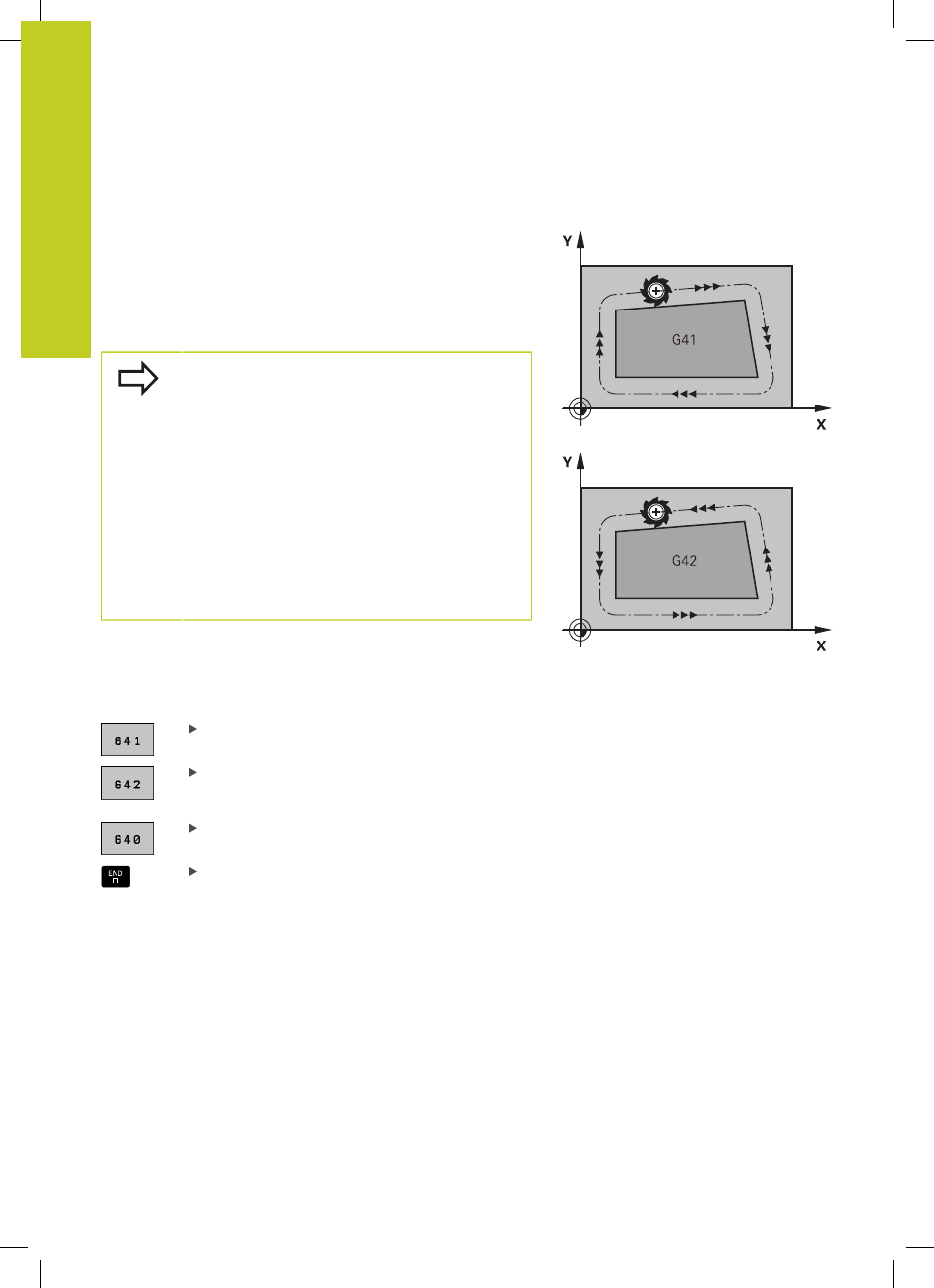

Bahnbewegungen mit Radiuskorrektur: G42 und G41
G43: Das Werkzeug verfährt rechts von der Kontur
G42: Das Werkzeug verfährt links von der Kontur
Der Werkzeug-Mittelpunkt hat dabei den Abstand des Werkzeug-
Radius von der programmierten Kontur. „Rechts“ und „links“
bezeichnet die Lage des Werkzeugs in Verfahrrichtung entlang der
Werkstück-Kontur. Siehe Bilder.
Zwischen zwei Programm-Sätzen mit
unterschiedlicher Radiuskorrektur
G43 und G42 muss
mindestens ein Verfahrsatz in der Bearbeitungsebene
ohne Radiuskorrektur (also mit
G40) stehen.
Die TNC aktiviert eine Radiuskorrektur zum Ende
des Satzes, in dem Sie das erste Mal die Korrektur
programmiert haben.
Beim ersten Satz mit Radiuskorrektur
G42/G41 und
beim Aufheben mit
G40 positioniert die TNC das
Werkzeug immer senkrecht auf den programmierten
Start- oder Endpunkt. Positionieren Sie das Werkzeug
so vor dem ersten Konturpunkt bzw. hinter dem
letzten Konturpunkt, dass die Kontur nicht beschädigt
wird.
Eingabe der Radiuskorrektur
Die Radiuskorrektur geben Sie in einen G01 -Satz ein.
Werkzeugbewegung links von der programmierten
Kontur: G41-Funktion wählen, oder
Werkzeugbewegung rechts von der
programmierten Kontur: G42-Funktion wählen,
oder
Werkzeugbewegung ohne Radiuskorrektur bzw.
Radiuskorrektur aufheben: G40-Funktion wählen
Satz beenden: Taste END drücken
