Bahnbewegungen - rechtwinklige Koordinaten 6.4
6
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
203

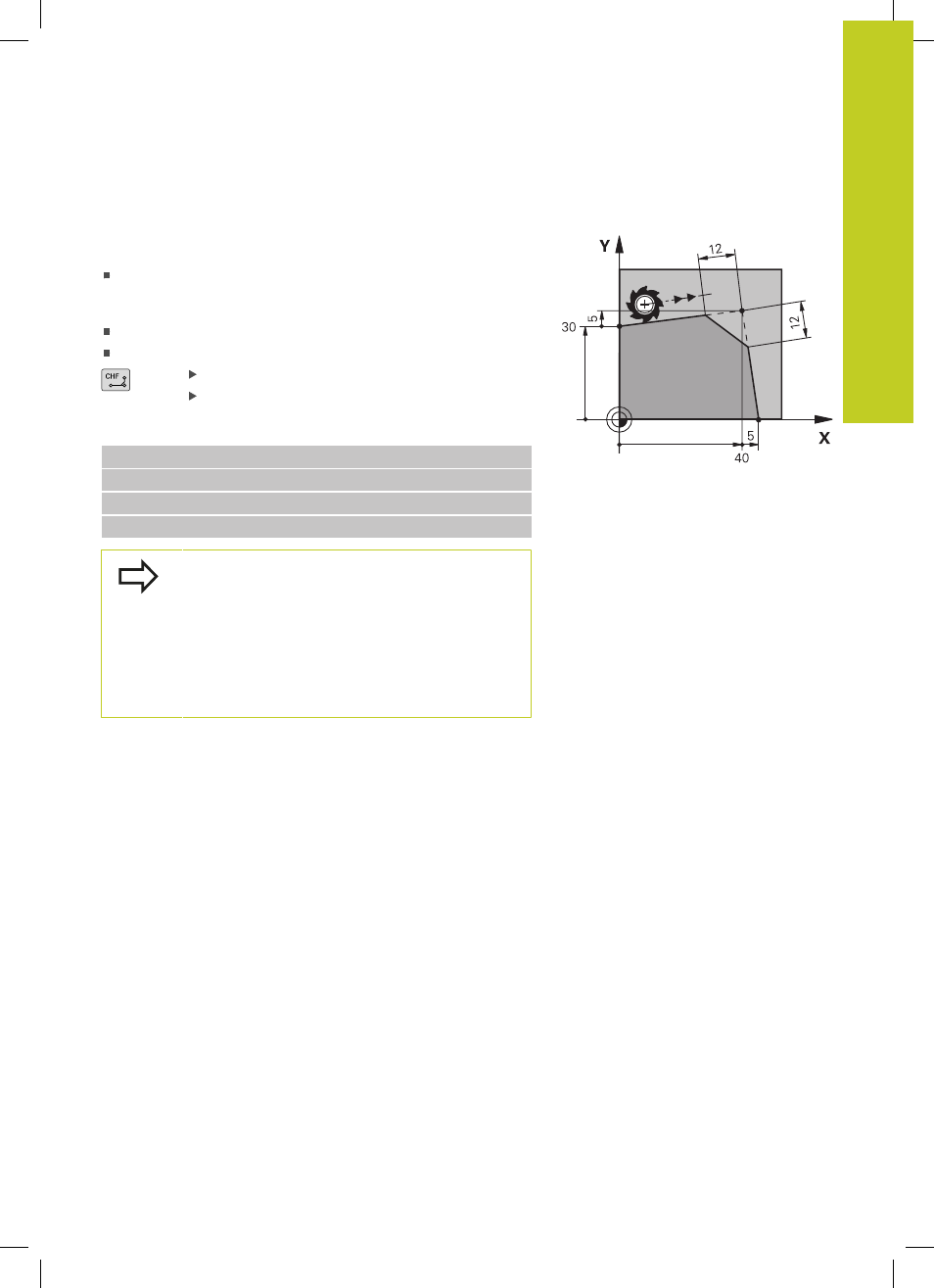

Fase zwischen zwei Geraden einfügen
Konturecken, die durch den Schnitt zweier Geraden entstehen,
können Sie mit einer Fase versehen.
In den Geradensätzen vor und nach dem
G24-Satz
programmieren Sie jeweils beide Koordinaten der Ebene, in der
die Fase ausgeführt wird
Die Radiuskorrektur vor und nach
G24-Satz muss gleich sein
Die Fase muss mit dem aktuellen Werkzeug ausführbar sein
Fasen-Abschnitt: Länge der Fase, falls nötig:
Vorschub F (wirkt nur im G24-Satz)
NC-Beispielsätze
N70 G01 G41 X+0 Y+30 F300 M3 *
N80 X+40 G91 Y+5 *
N90 G24 R12 F250 *
N100 G91 X+5 G90 Y+0 *
Eine Kontur nicht mit einem
G24-Satz beginnen.
Eine Fase wird nur in der Bearbeitungsebene
ausgeführt.
Der von der Fase abgeschnittene Eckpunkt wird nicht
angefahren.
Ein im CHF-Satz programmierter Vorschub wirkt nur
in diesem CHF-Satz. Danach ist wieder der vor dem -
Satz programmierte Vorschub gültig.
