Bahnbewegungen – Polarkoordinaten 6.5
6
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
219

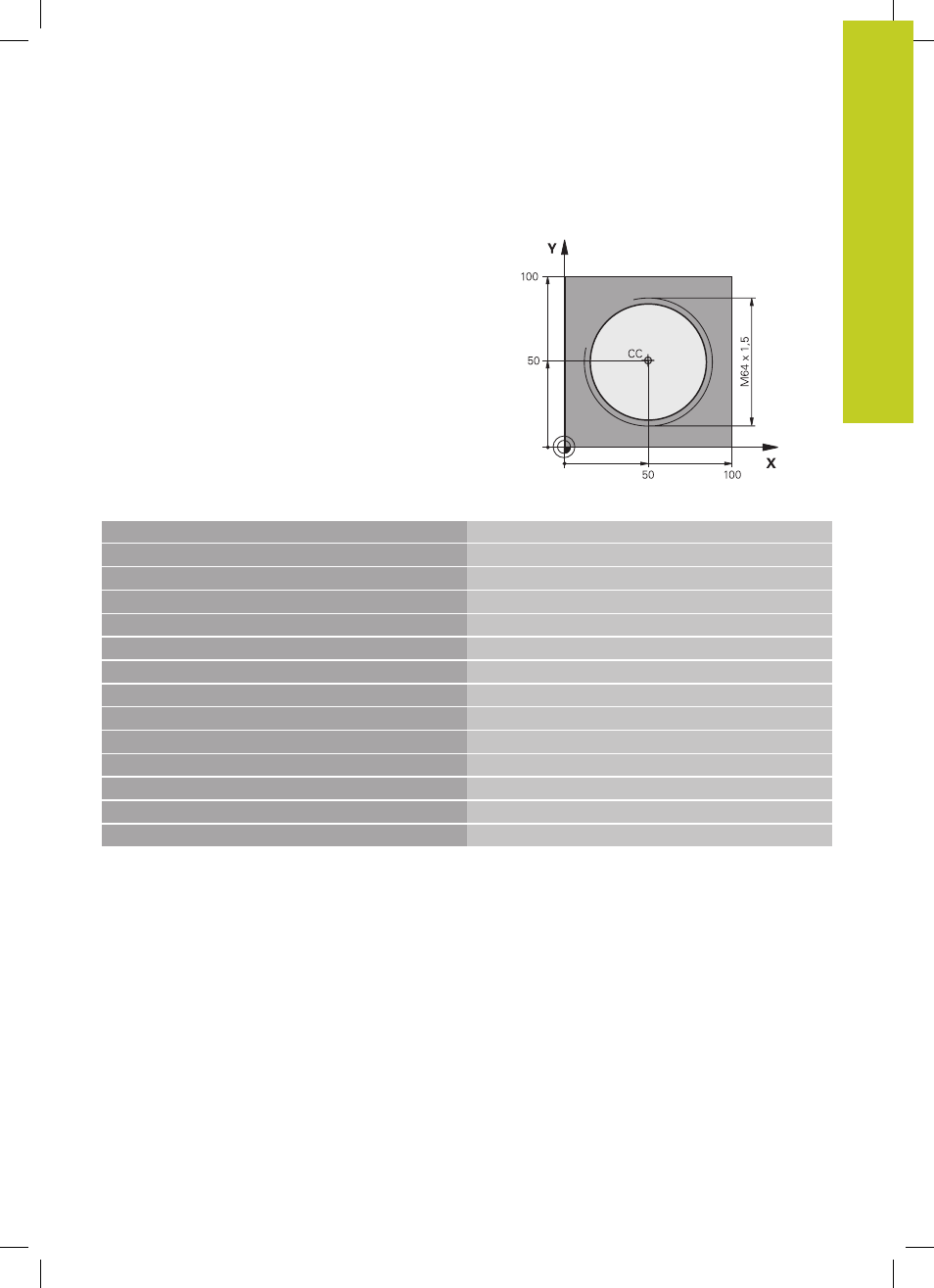

Beispiel: Helix
%HELIX G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Rohteil-Definition
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S1400 *
Werkzeug-Aufruf
N40 G00 G40 G90 Z+250 * Werkzeug freifahren
N50 X+50 Y+50 *
Werkzeug vorpositionieren
N60 G29 *
Letzte programmierte Position als Pol übernehmen
N70 G01 Z-12,75 F1000 M3 *
Auf Bearbeitungstiefe fahren
N80 G11 G41 R+32 H+180 F250 * Ersten Konturpunkt anfahren
N90 G26 R2 * Anschluss
N100 G13 G91 H+3240 Z+13,5 F200 * Helix fahren
N110 G27 R2 F500 * Tangentiales Wegfahren
N120 G01 G40 G90 X+50 Y+50 F1000 *
Werkzeug freifahren, Programm-Ende
N130 G00 Z+250 M2 *
