DXF-Dateien verarbeiten (Software-Option) 7.1
7
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
233
Elementinformationen
Die TNC zeigt im Bildschirm links unten verschiedene
Informationen zu dem Konturelement an, das Sie zuletzt im linken
oder rechten Fenster per Mouse-Klick gewählt haben.
Gerade Endpunkt der Geraden und zusätzlich ausgegraut den
Startpunkt der Geraden
Kreis, Teilkreis Kreismittelpunkt, Kreisendpunkt und Drehsinn.
Zusätzlich ausgegraut Startpunkt und Radius des Kreises

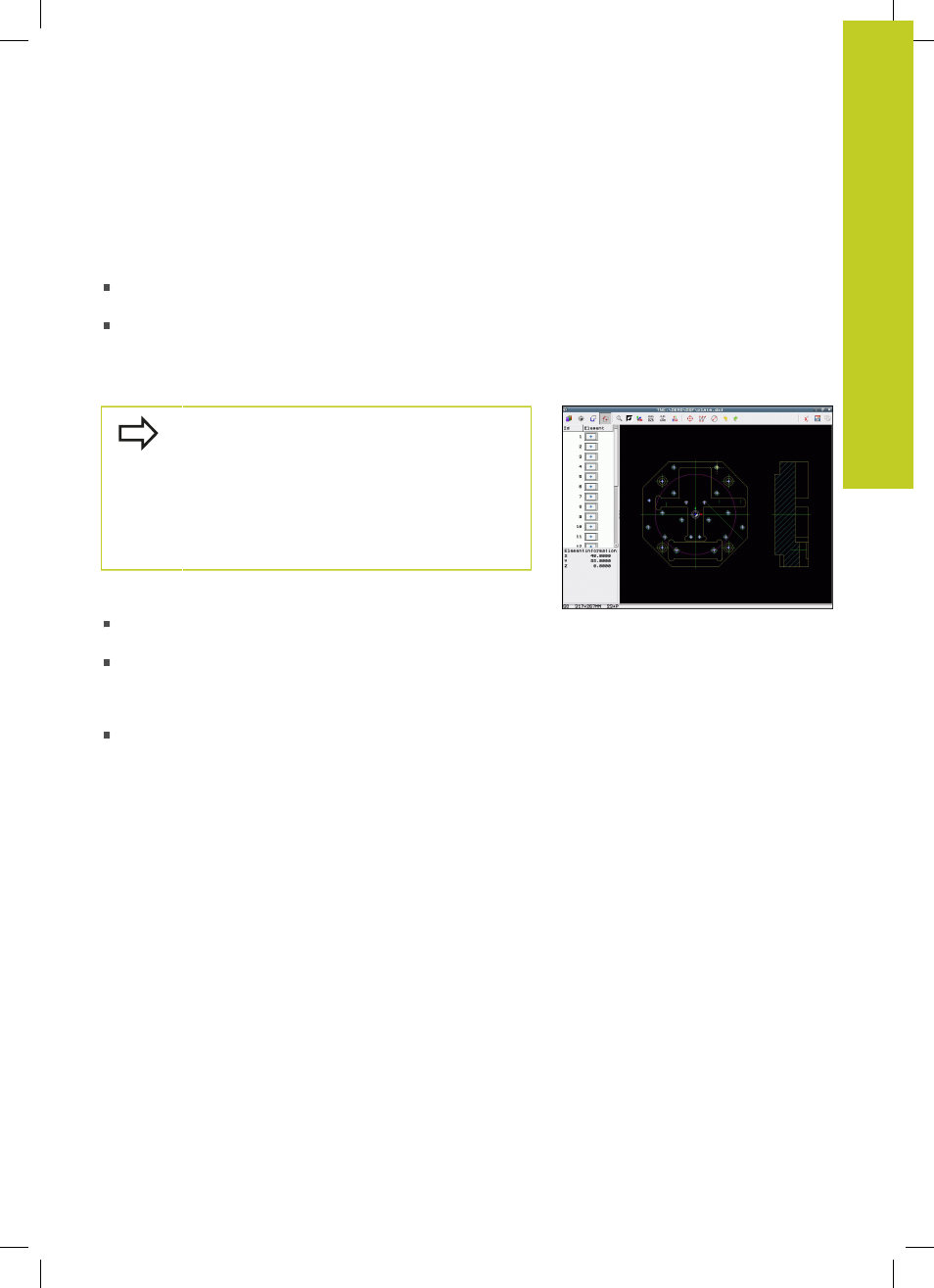

Bearbeitungspositionen wählen und speichern
Um Bearbeitungspositionen wählen zu können,
müssen Sie das Touch-Pad auf der TNC-Tastatur oder
eine über USB angeschlossene Mouse verwenden.
Sollten die zu wählenden Positionen sehr dicht
aufeinander liegen, Zoom-Funktion nutzen.
Ggf. Grundeinstellung so wählen, dass
die TNC Werkzeugbahnen anzeigt, siehe
"Grundeinstellungen", Seite 224.
Um Bearbeitungspositionen zu wählen, stehen Ihnen drei
Möglichkeiten zur Verfügung:
Einzelanwahl: Sie wählen die gewünschte Bearbeitungsposition
durch einzelne Maus-Klicks (siehe "Einzelanwahl", Seite 234)
Schnellanwahl für Bohrpositionen über Maus-Bereich: Sie
wählen durch Aufziehen eines Bereiches mit der Maus alle
darin enthaltenen Bohrpositionen aus ("Schnellanwahl von
Bohrpositionen über Maus-Bereich").
Schnellanwahl für Bohrpositionen über Durchmesser-Eingabe:
Sie wählen durch Eingabe eines Bohrungsdurchmessers alle
in der DXF-Datei enthaltenen Bohrpossitionen mit diesem
Durchmesser aus ("Schnellanwahl von Bohrpositionen über
Durchmesser-Eingabe").
