Bezugspunkt-Setzen mit 3D-Tastsystem (Software-Option #17
Touch Probe Functions)
14.9
14
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
445

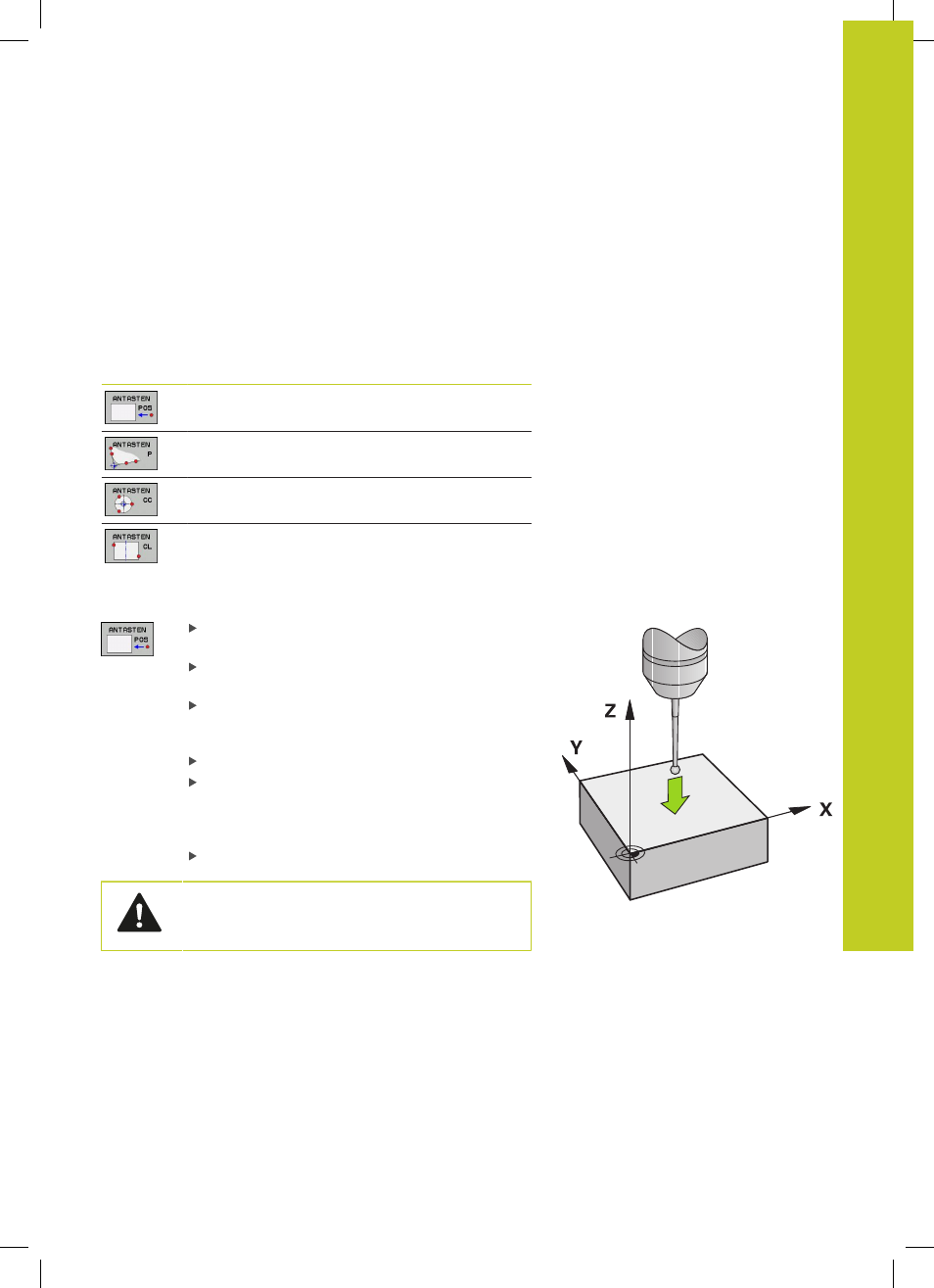

14.9 Bezugspunkt-Setzen mit 3D-
Tastsystem (Software-Option #17
Touch Probe Functions)
Übersicht
Die Funktionen zum Bezugspunkt-Setzen am ausgerichteten
Werkstück wählen Sie mit folgenden Softkeys:
Softkey Funktion Seite
Bezugspunkt-Setzen in einer
beliebigen Achse mit 445
Ecke als Bezugspunkt setzen 446
Kreismittelpunkt als Bezugspunkt
setzen 447
Mittelachse als Bezugspunkt
Mittelachse als Bezugspunkt setzen
449
Bezugspunkt-Setzen in einer beliebigen Achse
Antastfunktion wählen: Softkey
ANTASTEN POS
drücken
Tastsystem in die Nähe des Antastpunkts
positionieren
Antastrichtung und gleichzeitig Achse wählen,
für die der Bezugspunkt gesetzt wird, z.B. Z in
Richtung Z– antasten: Über Softkey wählen
Antasten: Externe START-Taste drücken
Bezugspunkt: Soll-Koordinate eingeben, mit
Softkey
bezugsp. setzen übernehmen, siehe
"Messwerte aus den Tastsystem-Zyklen in eine
Nullpunkt-Tabelle schreiben", Seite 435
Antast-Funktion beenden: Softkey
END drücken
HEIDENHAIN übernimmt die Gewährleistung für
die Funktion der Antastzyklen nur dann, wenn
HEIDENHAIN-Tastsysteme eingesetzt werden.
