Handbetrieb und Einrichten
14.7 3D-Tastsystem kalibrieren (Software-Option #17 Touch Probe
Functions)
14
438
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014

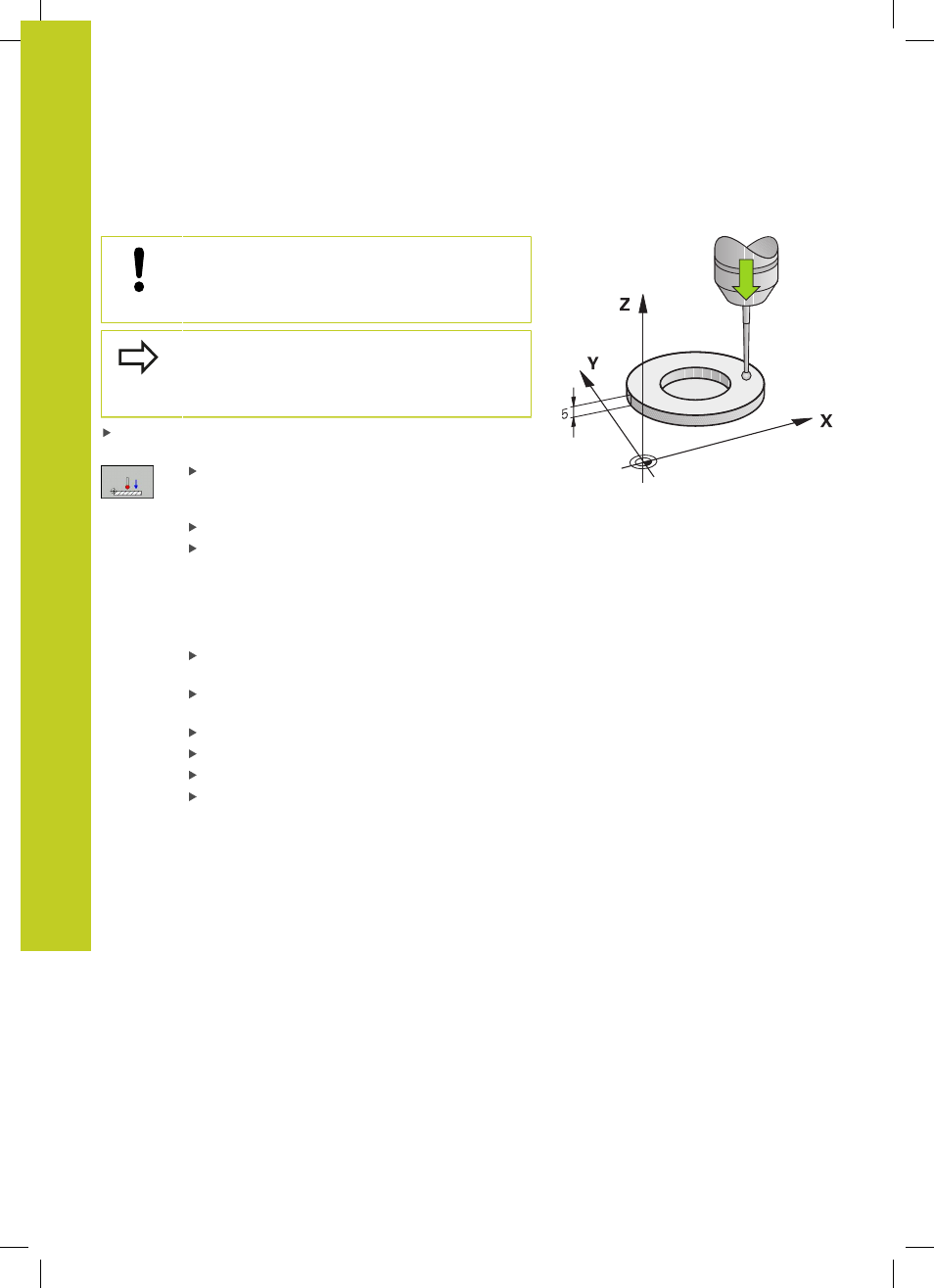

Kalibrieren der wirksamen Länge
HEIDENHAIN übernimmt die Gewährleistung für
die Funktion der Antastzyklen nur dann, wenn
HEIDENHAIN-Tastsysteme eingesetzt werden.
Die wirksame Länge des Tastsystems bezieht sich
immer auf den Werkzeug-Bezugspunkt. In der
Regel legt der Maschinenhersteller den Werkzeug-
Bezugspunkt auf die Spindelnase.
Bezugspunkt in der Spindel-Achse so setzen, dass für den
Maschinentisch gilt: Z=0.
Kalibrier-Funktion für die Tastsystem-Länge
wählen: Softkey
KAL. L drücken. Die TNC öffnet
ein Menü-Fenster mit Eingabefeldern
Bezug für Länge: Höhe des Einstellrings eingeben
Neuer kal. Spindelwinkel: Spindelwinkel mit
dem die Kalibrierung durchgeführt wird. Die
TNC verwendet den Wert CAL_ANG aus der
Tastsystem-Tabelle als Vorgabe. Falls Sie den
Wert ändern, speichert die TNC den Wert beim
Kalibrieren in der Tastsystem-Tabelle.
Tastsystem dicht über die Oberfläche des
Einstellrings fahren
Wenn nötig Verfahrrichtung ändern: über Softkey
oder Pfeiltasten wählen
Oberfläche antasten: Externe START-Taste drücken
Ergebnisse überprüfen (ggf. Werte ändern)
Softkey
OK drücken um die Werte zu übernehmen
Softkey
ENDE drücken um die Kalibrierfunktion zu
beenden
