Seite 259: Teilefamilien – q-parameter statt zahlenwerte 9.2
Teilefamilien – Q-Parameter statt Zahlenwerte
9.2
9
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
259
9.2
Teilefamilien – Q-Parameter statt
Zahlenwerte
Anwendung
Mit der Q-Parameter-Funktion
D0: ZUWEISUNG können Sie
Q-Parametern Zahlenwerte zuweisen. Dann setzen Sie im
Bearbeitungs-Programm statt dem Zahlenwert einen Q-Parameter
ein.
NC-Beispielsätze
N150 D00 Q10 P01 +25 *
Zuweisung
...
Q10 erhält den Wert 25
N250 G00 X +Q10 *
entspricht G00 X +25
Für Teilefamilien programmieren Sie, z. B. die charakteristischen
Werkstück-Abmessungen als Q-Parameter.
Für die Bearbeitung der einzelnen Teile weisen Sie dann jedem
dieser Parameter einen entsprechenden Zahlenwert zu.

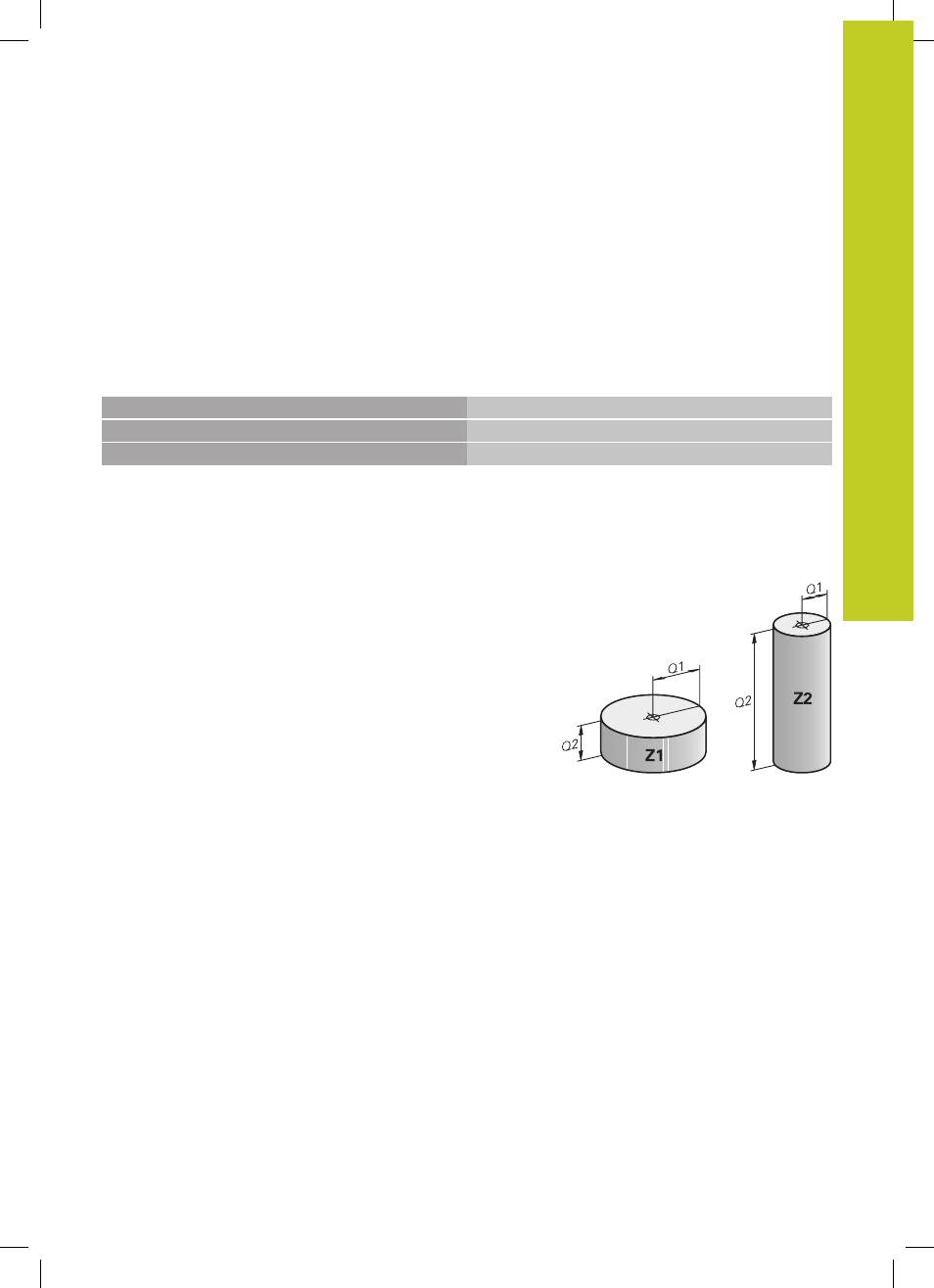

Beispiel: Zylinder mit Q-Parametern
Zylinder-Radius:
R = Q1
Zylinder-Höhe:
H = Q2
Zylinder Z1:
Q1 = +30
Q2 = +10
Zylinder Z2:
Q1 = +10
Q2 = +50
