Programmier-Beispiele 8.6
8
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
253

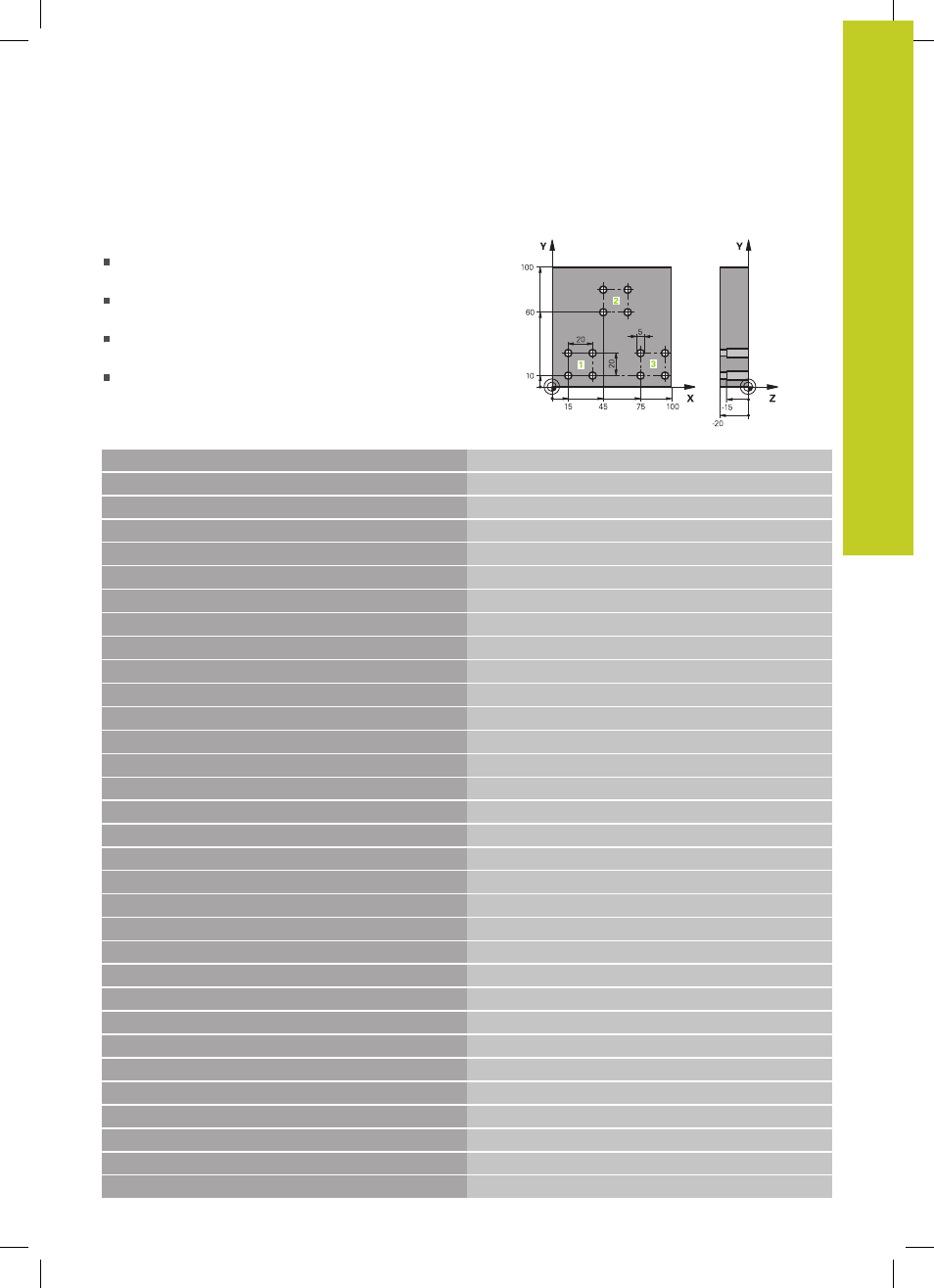

Beispiel: Bohrungsgruppe mit mehreren Werkzeugen
Programm-Ablauf:
Bearbeitungszyklen programmieren im
Hauptprogramm
Komplettes Bohrbild (Unterprogramm 1) aufrufen im
Hauptprogramm
Bohrungsgruppen (Unterprogramm 2) anfahren im
Unterprogramm 1
Bohrungsgruppe nur einmal im Unterprogramm 2
programmieren
%UP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S5000 *
Werkzeug-Aufruf Zentrierbohrer
N40 G00 G40 G90 Z+250 * Werkzeug freifahren
N50 G200 BOHREN Zyklus-Definition Zentrieren
Q200=2 ;SICHERHEITS-ABST.
Q201=-3 ;TIEFE
Q206=250 ;F TIEFENZUST.
Q202=3 ;ZUSTELL-TIEFE
Q210=0 ;F.-ZEIT OBEN
Q203=+0 ;KOOR. OBERFL.
Q204=10 ;2. S.-ABSTAND
Q211=0.2 ;VERWEILZEIT UNTEN
N60 L1,0 * Unterprogramm 1 für komplettes Bohrbild rufen
N70 G00 Z+250 M6 * Werkzeug-Wechsel
N80 T2 G17 S4000 *
Werkzeug-Aufruf Bohrer
N90 D0 Q201 P01 -25 *
Neue Tiefe fürs Bohren
N100 D0 Q202 P01 +5 * Neue Zustellung fürs Bohren
N110 L1,0 * Unterprogramm 1 für komplettes Bohrbild rufen
N120 G00 Z+250 M6 * Werkzeug-Wechsel
N130 T3 G17 S500 * Werkzeug-Aufruf Reibahle
N140 G201 REIBEN
Zyklus-Definition Reiben
Q200=2 ;SICHERHEITS-ABST.
Q201=-15 ;TIEFE
Q206=250 ;VORSCHUB TIEFENZ.
Q211=0.5 ;VERWEILZEIT UNTEN
Q208=400 ;VORSCHUB RUECKZUG
Q203=+0 ;KOOR. OBERFL.
Q204=10 ;2. S.-ABSTAND
N150 L1,0 *
Unterprogramm 1 für komplettes Bohrbild rufen
N160 G00 Z+250 M2 * Ende des Hauptprogramms
