Bahnbewegungen - rechtwinklige Koordinaten 6.4
6
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
211

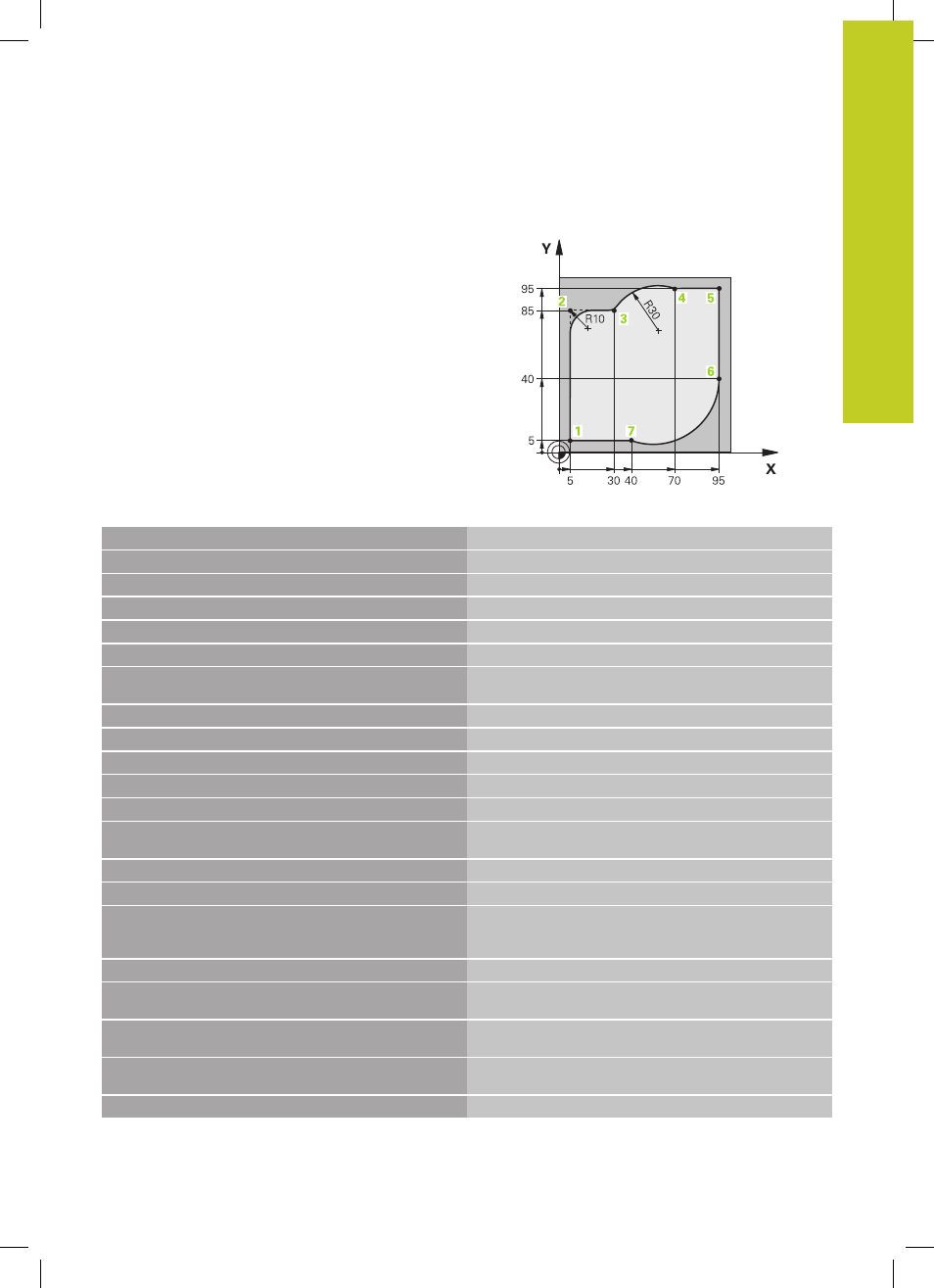

Beispiel: Kreisbewegung kartesisch
%CIRCULAR G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Rohteil-Definition für grafische Simulation der Bearbeitung
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 *
Werkzeug-Aufruf mit Spindelachse und Spindeldrehzahl
N40 G00 G40 G90 Z+250 *
Werkzeug freifahren in der Spindelachse mit Eilgang
N50 X-10 Y-10 *
Werkzeug vorpositionieren
N60 G01 Z-5 F1000 M3 *
Auf Bearbeitungstiefe fahren mit Vorschub F = 1000 mm/
min
N70 G01 G41 X+5 Y+5 F300 * Kontur an Punkt 1 anfahren, Radiuskorrektur G41 aktivieren
N80 G26 R5 F150 *
Tangentiales Anfahren
N90 Y+85 *
Punkt 2: erste Gerade für Ecke 2
N100 G25 R10 * Radius mit R = 10 mm einfügen, Vorschub: 150 mm/min
N110 X+30 * Punkt 3 anfahren: Startpunkt des Kreises
N120 G02 X+70 Y+95 R+30 * Punkt 4 anfahren: Endpunkt des Kreises mit G02, Radius 30
mm
N130 G01 X+95 *
Punkt 5 anfahren
N140 Y+40 * Punkt 6 anfahren
N150 G06 X+40 Y+5 * Punkt 7 anfahren: Endpunkt des Kreises, Kreisbogen mit
tangentialem Anschluss an Punkt 6, TNC berechnet den
Radius selbst
N160 G01 X+5 *
Letzten Konturpunkt 1 anfahren
N170 G27 R5 F500 * Kontur verlassen auf einer Kreisbahn mit tangentialem
Anschluss
N180 G40 X-20 Y-20 F1000 *
Freifahren in der Bearbeitungsebene, Radiuskorrektur
aufheben
N190 G00 Z+250 M2 * Werkzeug freifahren in der Werkzeug-Achse, Programm-
Ende
N99999999 %CIRCULAR G71 *
