Programmieren: Konturen programmieren
6.4
Bahnbewegungen - rechtwinklige Koordinaten
6
210
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014

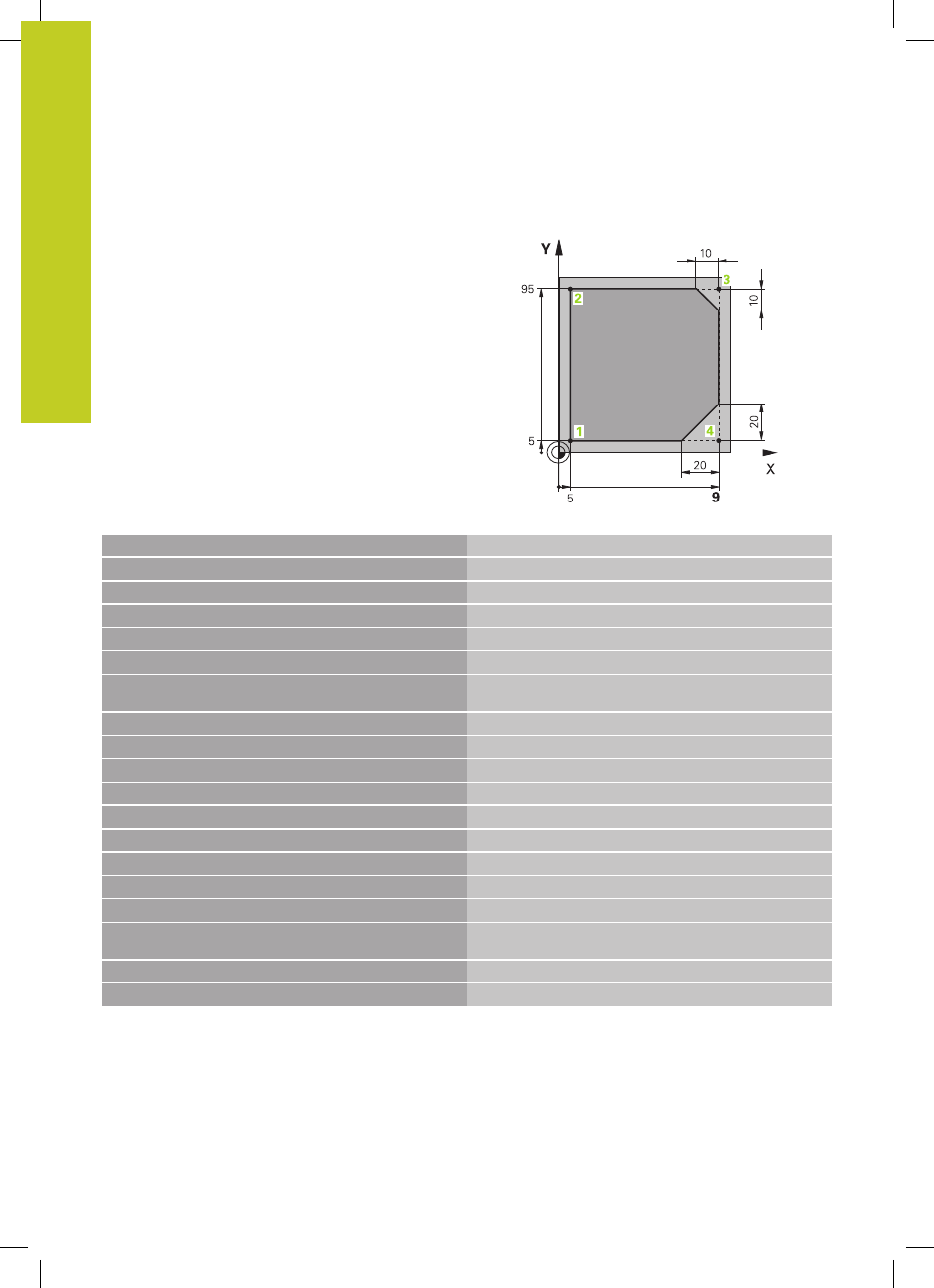

Beispiel: Geradenbewegung und Fasen kartesisch
%LINEAR G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Rohteil-Definition für grafische Simulation der Bearbeitung
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 *
Werkzeug-Aufruf mit Spindelachse und Spindeldrehzahl
N40 G00 G40 G90 Z+250 *
Werkzeug freifahren in der Spindelachse mit Eilgang
N50 X-10 Y-10 *
Werkzeug vorpositionieren
N60 G01 Z-5 F1000 M3 *
Auf Bearbeitungstiefe fahren mit Vorschub F = 1000 mm/
min
N70 G01 G41 X+5 Y+5 F300 *
Kontur an Punkt 1 anfahren, Radiuskorrektur G41 aktivieren
N80 G26 R5 F150 *
Tangentiales Anfahren
N90 Y+95 *
Punkt 2 anfahren
N100 X+95 *
Punkt 3: erste Gerade für Ecke 3
N110 G24 R10 *
Fase mit Länge 10 mm programmieren
N120 Y+5 *
Punkt 4: zweite Gerade für Ecke 3, erste Gerade für Ecke 4
N130 G24 R20 *
Fase mit Länge 20 mm programmieren
N140 X+5 *
Letzten Konturpunkt 1 anfahren, zweite Gerade für Ecke 4
N150 G27 R5 F500 *
Tangentiales Wegfahren
N160 G40 X-20 Y-20 F1000 *
Freifahren in der Bearbeitungsebene, Radiuskorrektur
aufheben
N170 G00 Z+250 M2 *
Werkzeug freifahren, Programm-Ende
N99999999 %LINEAR G71 *
