Seite 137

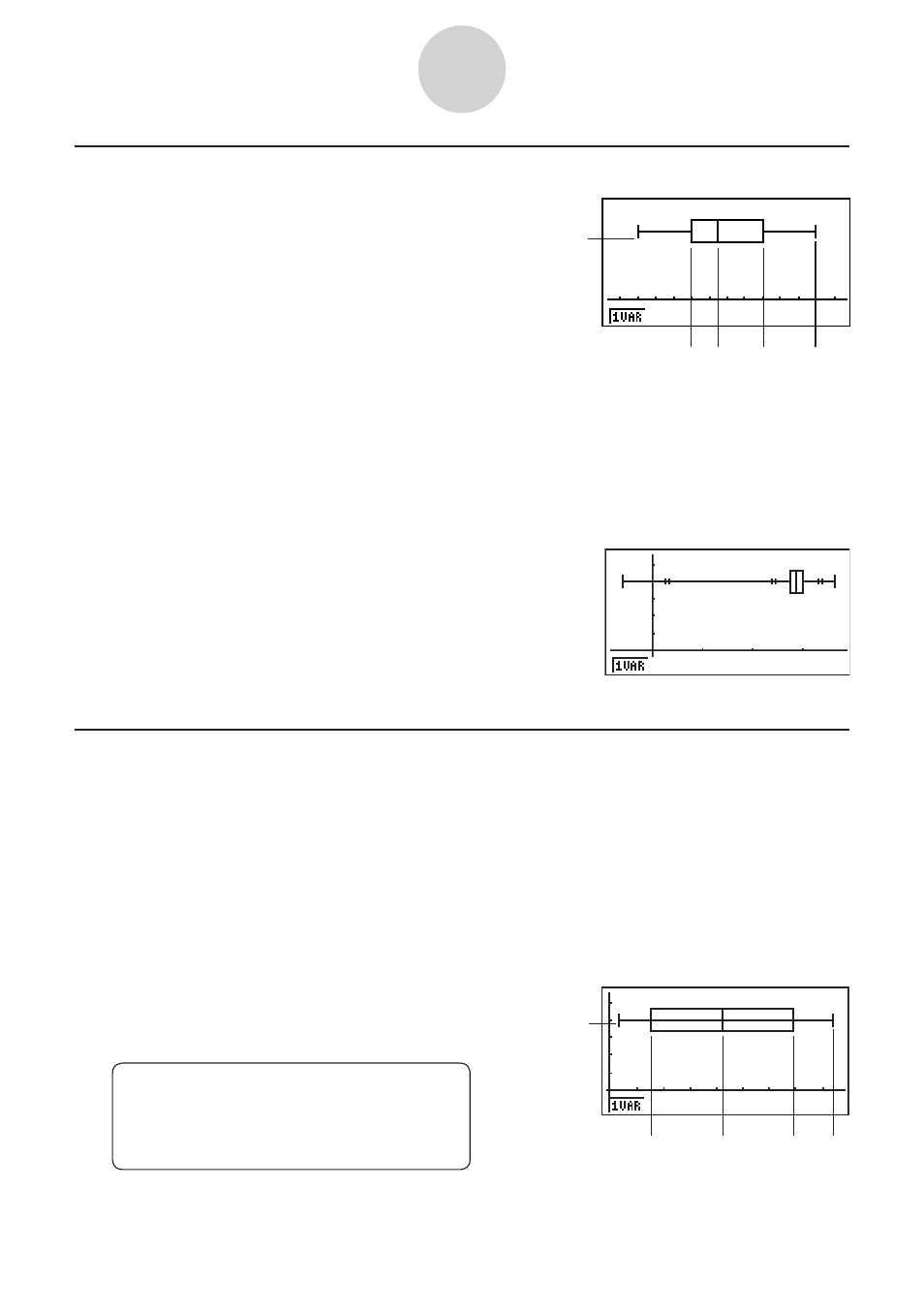

k Med-Box-Grafik
Dieser Grafiktyp lässt Sie erkennen, wie eine große
Anzahl von Stichprobenwerten innerhalb bestimmter
Intervalle gruppiert ist. Die Ausdehnung des Kastens
(Box) schließt alle Daten in einem Bereich vom 1.
Quartil (Q1) bis zum 3. Quartil (Q3) ein, wobei eine
Linie am Mittelwert (Med) gezeichnet ist. Die „Bärte“
(„Whiskers“ genannt) sind Linien, die von beiden
Enden des Kastens ausgehen und bis zum Minimum
(minX) oder Maximum (maxX) der betrachteten
Stichprobenwerte reichen.
In der Liste der statistischen Daten drücken Sie die
1(GRPH)-Taste, um das Grafik-Menü anzuzeigen, danach
die 6(SET)-Taste und schließlich ändern Sie den Grafik-
Typ der Grafik, die Sie verwenden möchten (GPH1, GPH2,
GPH3), auf Med-Box-Grafik.
Um die Daten zu plotten, die außerhalb der Box liegen,
zuerst „MedBox“ als Grafik-Typ spezifizieren. Danach
den Outliers-Posten einschalten („On“), auf der gleichen
Anzeige, die Sie zum Spezifizieren des Grafik-Typs
verwenden, und die Grafik zeichnen.
k Mean-Box Grafik
Dieser Grafiktyp lässt Sie erkennen, wie eine große Anzahl von Stichprobenwerten um
den Mittelwert herum gruppiert ist. Eine Linie markiert den Mittelwert und danach wird
ein Kasten so gezeichnet, dass er bis unterhalb des Mittelwerts der Grundgesamtheits-
Standardabweichung (
o
–
x
σ
n
) und bis oberhalb des Mittelwerts der Grundgesamtheits-
Standardabweichung (
o
+
x
σ
n
) reicht. Die „Bärte“ („Whiskers“ genannt) sind Linien, die von
beiden Enden des Kastens ausgehen und bis zum Minimum (minX) oder Maximum (maxX)
der betrachteten Stichprobenwerte reichen.
In der Liste der statistischen Daten die 1(GRPH)-
Taste drücken, um das Grafik-Menü anzuzeigen,
danach die 6(SET)-Taste drücken und schließlich
den Grafik-Typ der Grafik, die Sie verwenden möchten
(GPH1, GPH2, GPH3), auf Med-Box-Grafik ändern.
Hinweis:
Diese Funktion wird nicht an den Schulen
in den USA verwendet. Bitte verwenden Sie
stattdessen die Med-Box-Grafik.
minX
Med
Q1
Q3
maxX
minX
Med
Q1
Q3
maxX
o
–
x
σ
n
o o
+
x
σ
n
minX
maxX
o
–
x
σ
n
o o
+
x
σ
n
minX
maxX
6-2-2
Berechnungen und grafische Darstellungen mit einer eindimensionalen Stichprobe
