SMA Solar Technology AG Montage
Installationsanleitung SC125_560HE-IDE083220 21
4.1.4 Elektrischer Betriebsraum
Für das Aufstellen und Anschließen der Sunny Central Zentralwechselrichter die DIN VDE 0100 Teil
729, Teil 731 beachten. Hier sind die Anforderungen an elektrische Betriebsstätten, für das Errichten
von Starkstromanlagen bis 1000 V, sowie die Anforderungen für Durchgangsbreiten und Fluchtwege
enthalten.
MV-Stationen
Die Wechselrichter der HE-Baureihe werden üblicherweise in einer Betonkompaktstation aufgestellt,
in der Regel als ein „linkes System“ und ein „rechtes System“ gegenüber. Die Aufstellung muss gemäß
den VDE-Richtlinien für einen abgeschlossenen elektrischen Betriebsraum erfolgen. In der Abbildung
unten ist ein linkes und ein rechtes System dargestellt.
Die AC-Schränke sollten dabei unbedingt an der Zwischenwand zum Transformatorraum stehen, um
mit kurzen Kabelwegen die AC-Leistungsverkabelung zum Transformator realisieren zu können.
Mindestdurchgangsbreite in Betriebsräumen
Folgende Punkte sind für eine Mindestdurchgangsbreite zu beachten:
• Bei max. geöffneter Schaltschranktür ist ein freier Mindestdurchgang von 500 mm
(Fluchtweg) einzuhalten, siehe DIN VDE 0100 Teil 729, Teil 731.
• Zur Einhaltung der geforderten freien Mindestdurchgangsbreite dürfen die
Schranktüren bei einer zweireihigen gegenüberliegenden Wechselrichteraufstellung
(z. B. Aufstellung in einem Stationsgebäude) nur auf einer Seite gleichzeitig geöffnet
werden.

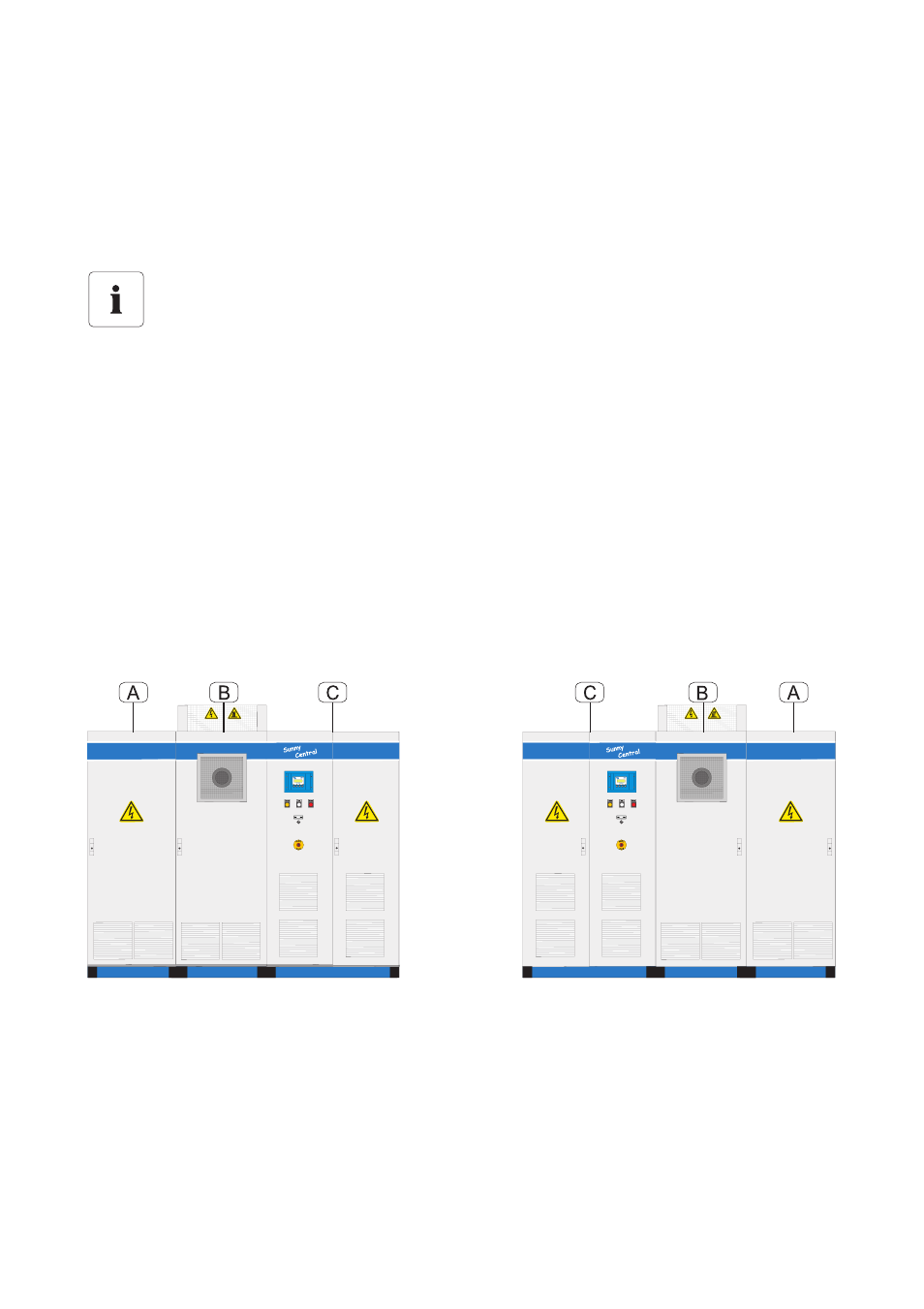

Linkes System Rechtes System
A DC-Schrank
B WR-Schrank
C AC-Schrank
