SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SC125_560HE-IDE083220 41
5.1.7 Kommunikation zur Isolationsüberwachung
Die Isolationsüberwachung befindet sich im DC-Schrank. Eine 2-adrige Datenleitung verbindet den
Sunny Central Control mit der Isolationsüberwachung und wird wie folgt angeschlossen:
• Anschluss: M (+) Klemme Isolationsüberwachung: braune Ader
• Anschluss: M (-) Klemme Isolationsüberwachung: weiße Ader

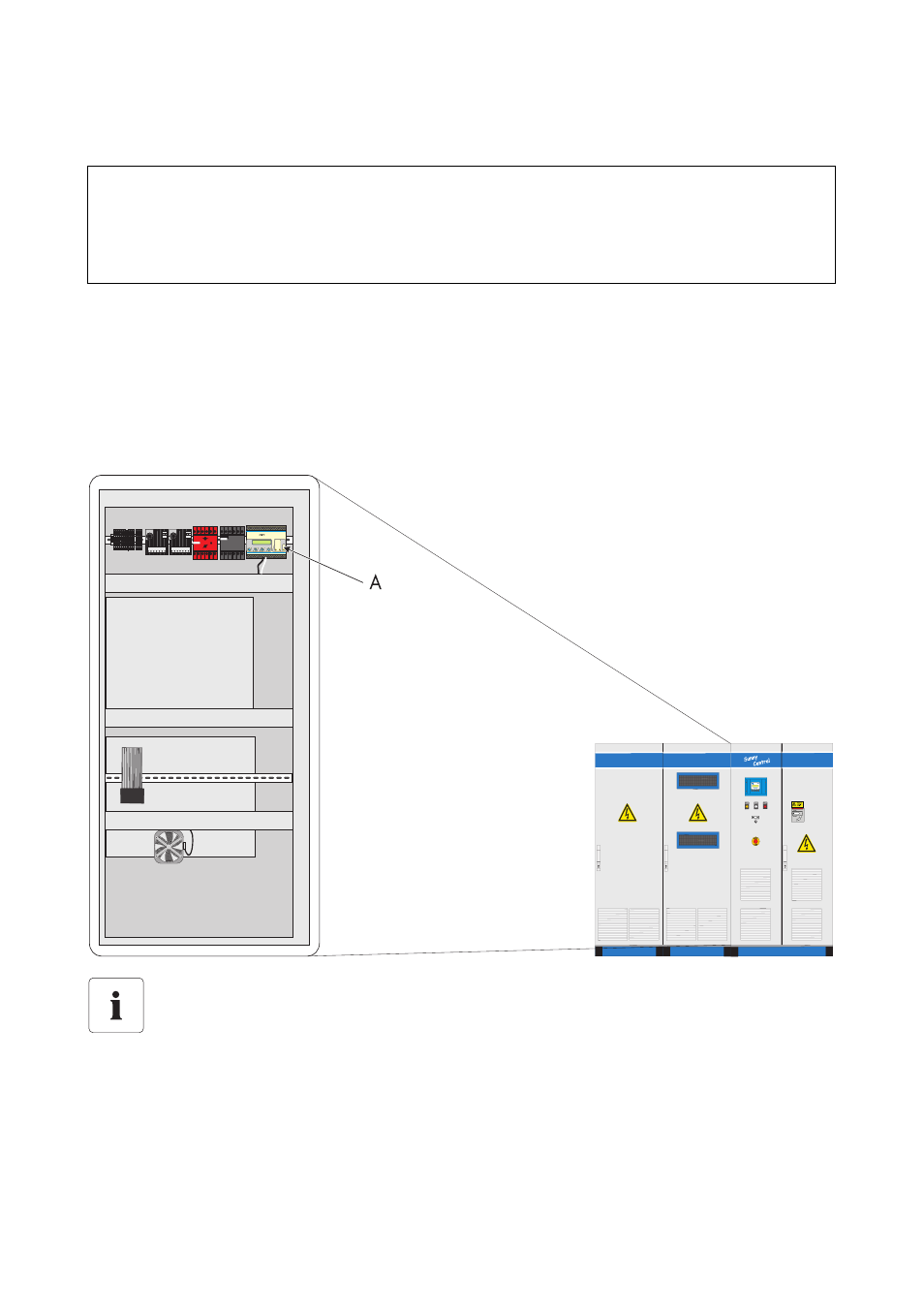

Isolationsüberwachung mit angeschlossener Datenleitung (A) beim Sunny Central 500HE und Sunny
Central 560HE
Achtung!
Beschädigung der Verkabelung durch fehlerhafte Installation.
• Anschlusskabel im Kabelkanal verlegen.
Position der Anschlussklemme der Isolationsüberwachung
Anhand der Betriebsmittelkennzeichnung (BMK) und des mitgelieferten Schaltplans lässt
sich die genaue Lage der Anschlussklemme der Isolationsüberwachung ermitteln.
