DC-Verkabelung Sunny Central 350 / Sunny Central 350HE
In der Regel ist die Anordnung der DC-
Eingangssicherungen einreihig im Wechselrichter. Die
DC-Sicherungen in den Schaltschränken vom Typ Sunny
Central 350 / Sunny Central 350HE sind auf zwei
hintereinander, höhenversetzt installierten

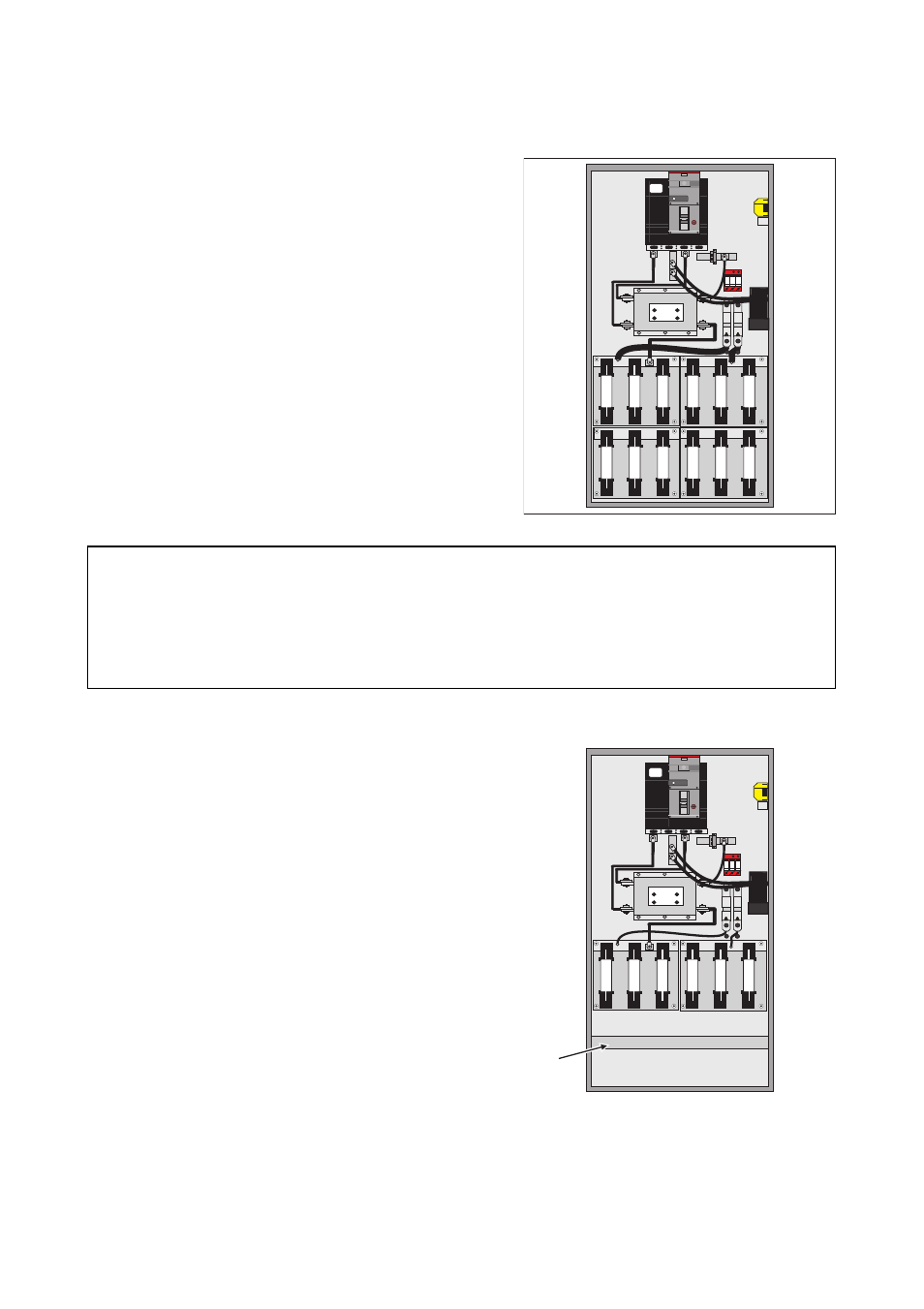

Montageplatten befestigt. Im der Abbildung rechts ist die
spezielle Anschlussvariante der DC-Leitungen im Sunny
Central 350 / Sunny Central 350HE dargestellt.
Installation der DC-Verkabelung:
1. Für die Installation der DC-Verkabelung muss die
Belegung der hinteren DC-Sicherungen zuerst
erfolgen. Die vordere Montageplatte mit der
darauf befindlichen DC-Sicherungseinheit zunächst
komplett demontieren. Hierbei ist dann auch die
verdeckt installierte Kabelabfangschiene (A) zu
erkennen.
Abbildung rechts: Ansicht der hinteren DC-
Sicherungen auf der Montageplatte
2. DC-Verkabelung installieren.
3. Vordere Montageplatte montieren.
4. Übrige DC-Verkabelung installieren.
Die auf Plus- und Minusseite abgesicherten Eingänge sind
als NH-Sicherungen ausgeführt (außer Sunny
Central 500HE und Sunny Central 560HE) und werden
auf den DC-Schienen L+ und L- zusammengeschlossen.
ACHTUNG!
Mögliche Beschädigung der Verkabelung!
Die hintere Kabelabfangschiene ist verdeckt hinter der vorne liegenden DC-
Sicherungseinheit installiert.
