5.1.5 Anschluss Sunny Central Control zum Leistungsteil
Die Datenleitung vom Sunny Central Control an die Betriebsführungsplatine am Leistungsteil
anschließen. Dazu besitzt das Kabel einen 4-poligen weißen Steckkontakt, der auf die
Betriebsführungsplatine aufgesteckt wird. Die Betriebsführungsplatine und Steuerungsplatine
(ADAPBFS) sind in den meisten Schaltschränken auf dem Kopf hängend am Leistungsteil unterhalb
der Leistungsteile angebracht. In den Schaltschränken der Sunny Central vom Typ 500HE und 560HE
befinden sie sich auf dem obersten Leistungsteil.
Die Betriebsführungsplatine kommuniziert mittels einem Flachbandkabel mit der Steuerungsplatine.
Der Steckplatz für den Stecker der Datenleitung befindet sich auf der rechten Seite der Platine direkt
bei der Kommunikationsschnittstelle (Piggy-Back).

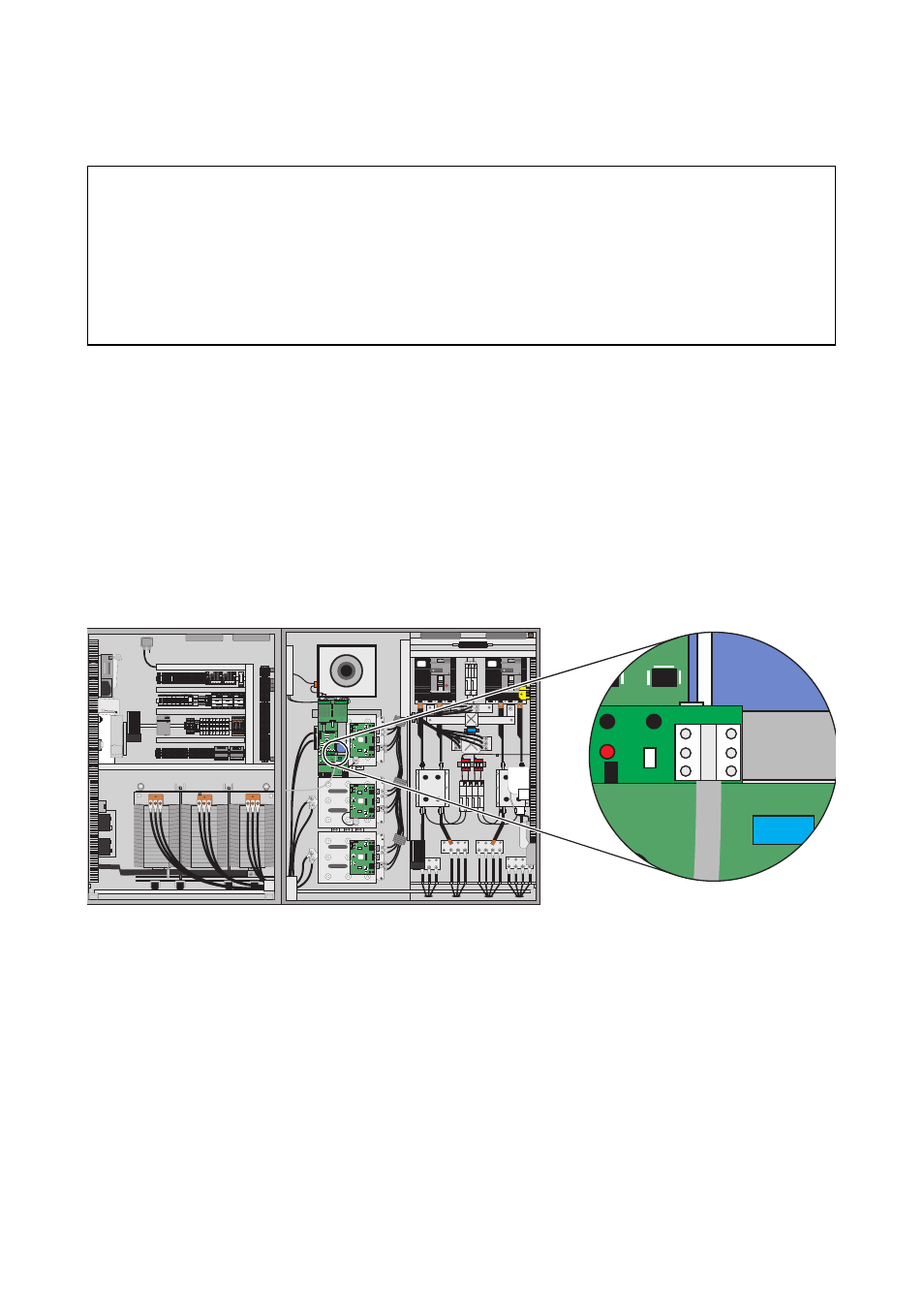

Anschlussklemme für Datenleitung Sunny Central 500HE / Sunny Central 560HE
Achtung!
Beschädigung der Verkabelung durch fehlerhafte Installation
• Kabel nicht im Kabelkanal und nicht parallel zu den Leistungskabeln (EMV) verlegen.
• Kabel frei im Schaltschrank verlegen.
• Steckkontakt vorsichtig mit der Platine verbinden.
