Elektrischer Anschluss SMA Solar Technology AG
44 SC125_560HE-IDE083220 Installationsanleitung
5.1.9 Teamverkabelung (optional)
Optional können zwei Sunny Central in einer Betonstation oder einem anderen Betriebsraum
zusammengeschaltet werden und speisen ihre Leistung gemeinsam über einen
Mittelspannungstransformator in das Netz ein.
Bei Einsatz des Teamkonzeptes müssen die internen DC-Leistungsverbindungen der Teamverschaltung
zwischen den beiden Teilschränken angeschlossen werden.
Bei den Wechselrichter vom Typ Sunny Central 350HE, Sunny Central 500HE und Sunny Central
560HE ist diese schon werkseitig installiert. Die Anschlüsse beim Teamchef und Teammitglied sind
verschieden.
Teamverkabelung beim Teamchef
Beim Teamchef werden zwei DC-Leitungen von der DC-Sammelschiene des DC-Schrankes kommend,
an den Eingang der Teamklemmen im AC-Schrank angeschlossen.

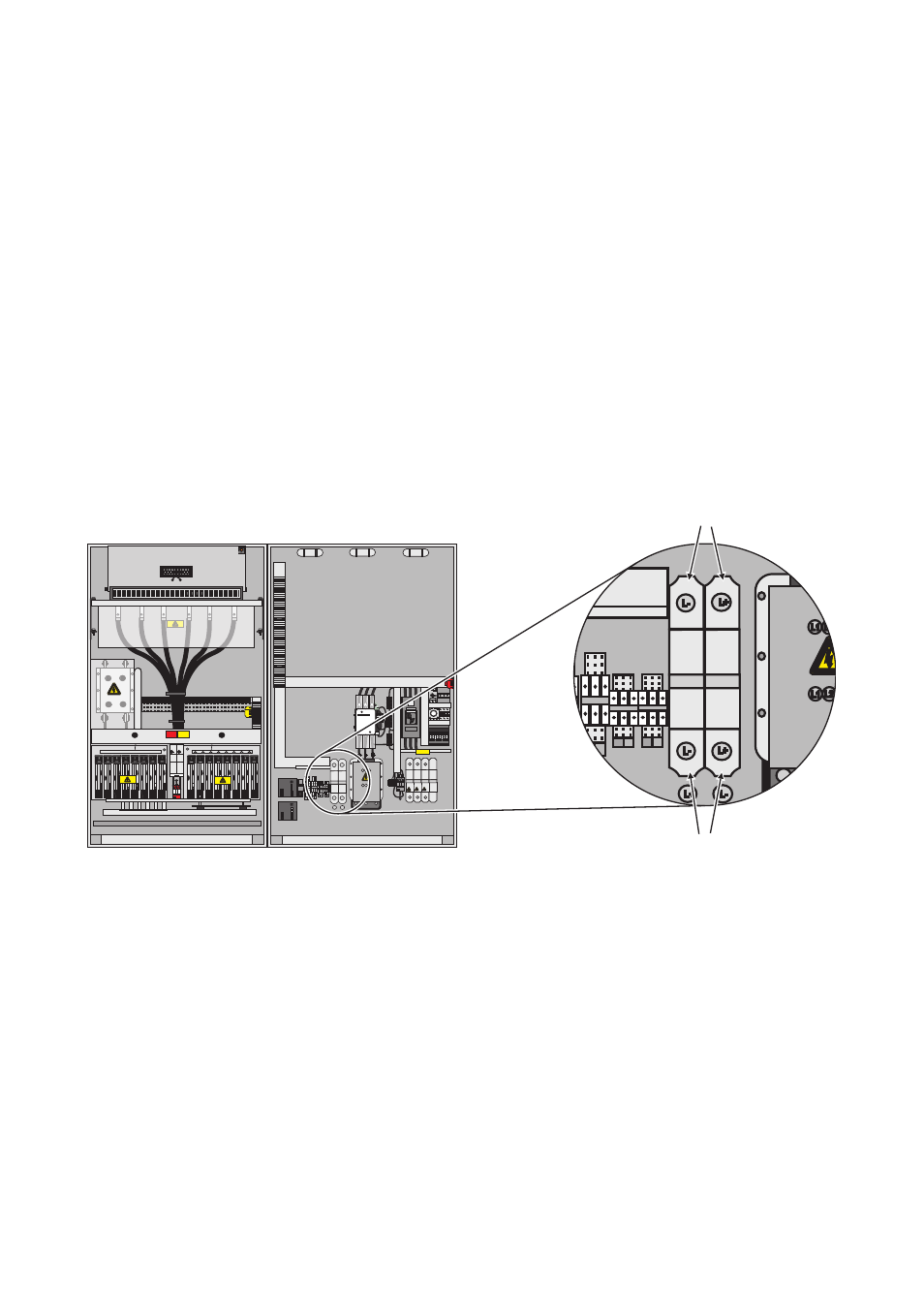

Teamklemme für Teamverkabelung beim Teamchef beim Sunny Central 250HE
A Anschlusspunkte für interne Teamverkabelung
B Anschlusspunkte für externe Teamverkabelung
L1 L2 L3
L1 L2 L3
L+ L-
L- L+
L- L+
L+ L-
L+ L-
L+ L-
L2 L3 L1
L2 L3 L1
A
B
