1. EriFlex-Sammelschienen (im Lieferumfang enthalten) von oben in den AC-Schrank einführen.
2. EriFlex-Sammelschienen am Sicherungslasttrenner im AC-Schrank anschließen.
3. AC-Kabel von außen an den EriFlex-Sammelschienen anschließen.

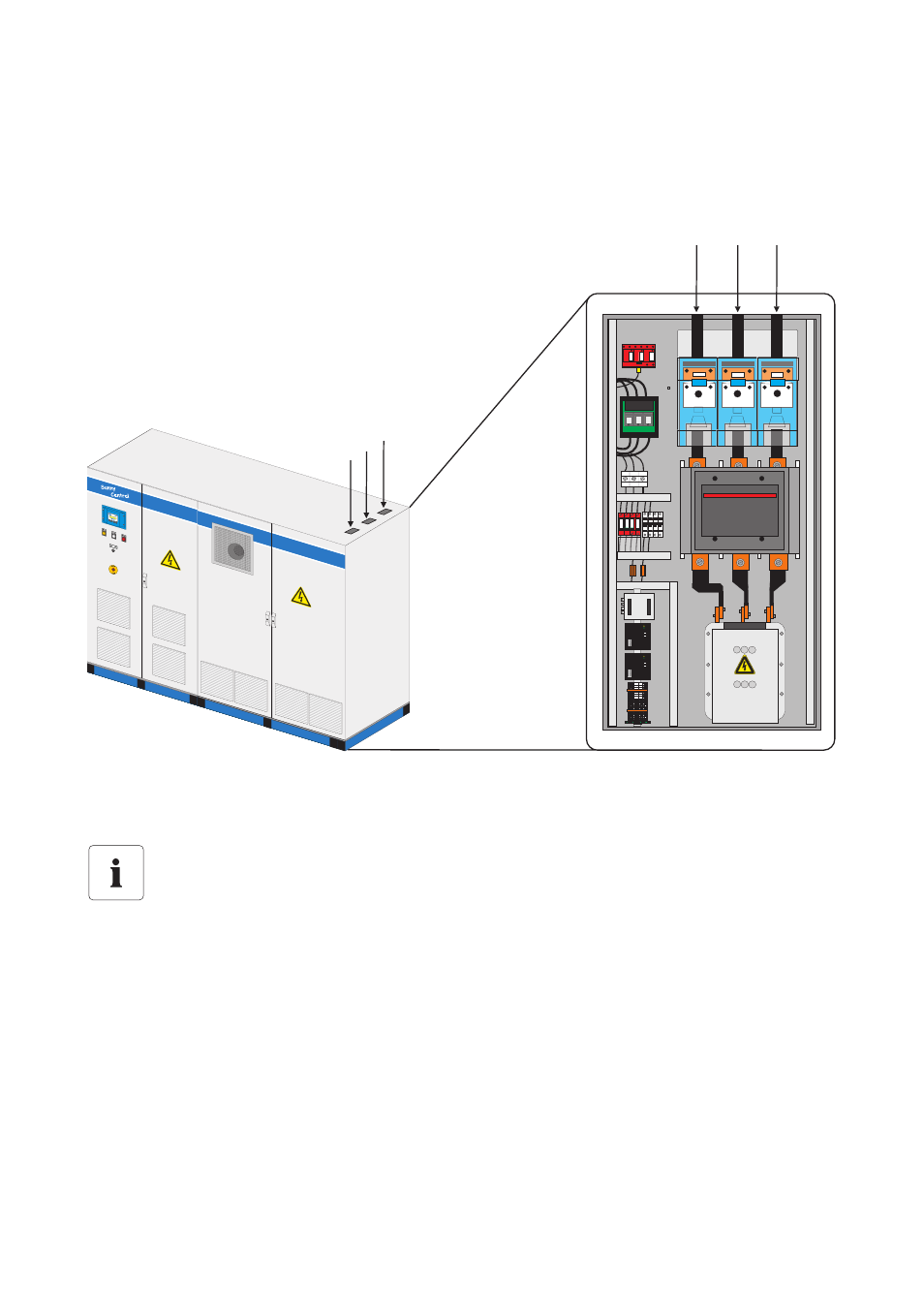

A EriFlex Sammelschienen im Sunny Central
B Öffnungen im Schaltschrankdach für die EriFlex-Sammelschienen
AC-Anschluss Sunny Central 500HE / Sunny Central 560HE
Der AC-Netzanschluss der Sunny Central des Typs 500HE und 560HE muss zwingend an
die werksseitig mitgelieferten EriFlex-Sammelschienen erfolgen!
