SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SC125_560HE-IDE083220 71

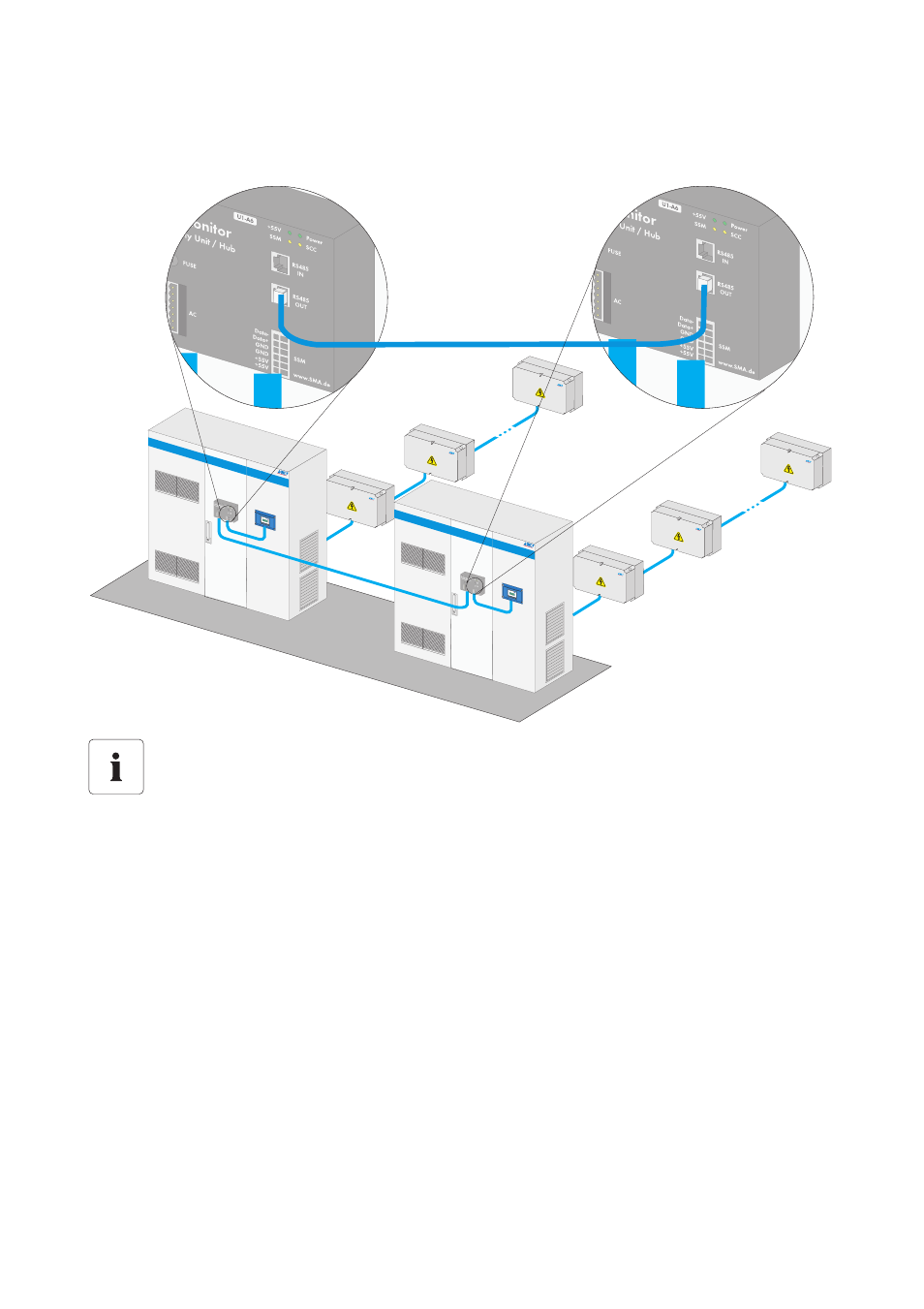

Ansicht einer Teamverschaltung der RS485 Datenleitung
Die Hubs der beiden Sunny Centrals im Team mit dem mitgelieferten CAT5-Kabel verbinden.
Technische Beschreibung Sunny String Monitor
Eine ausführliche Beschreibung der Installation der integrierten Stringstrom Überwachung
findet sich in der mitgelieferten Dokumentation der Sunny String Monitore.
String Monito r Powe r Supp ly Unit / Hub FUSE L
L
N
N NC PE
PE AC
+55V
SSM Powe r SCC
Data- Data+ GND GND +55V +55V SSM
RS485 OUT
RS485 IN
U1-A6
www.S MA.de
String M onitor Powe r Supp ly Unit / Hub FUSE L
L
N
N NC
PE
PE AC
+55V
SSM Power SCC
Data- Data+ GND GND +55V +55V SSM
RS485 OUT
RS485 IN
U1-A6
www.S MA.de
Sunny Central
Central Sunny
Control ENTER ESC
Sunny Central
Central Sunny
Control ENTER ESC
