SMA Solar Technology AG
Elektrischer Anschluss
Installationsanleitung
SC125_560HE-IDE083220
31
WR-Schranks. Der Transformator befindet sich in diesen Sunny Centrals hinter der vorderen
Montageplatte des AC-Schranks. Beim Sunny Central 350 befindet sich der Sunusfilter unter den
Leistungsteilen im DC- / WR-Schrank und der Transformator im unteren Bereich des AC-Schranks.

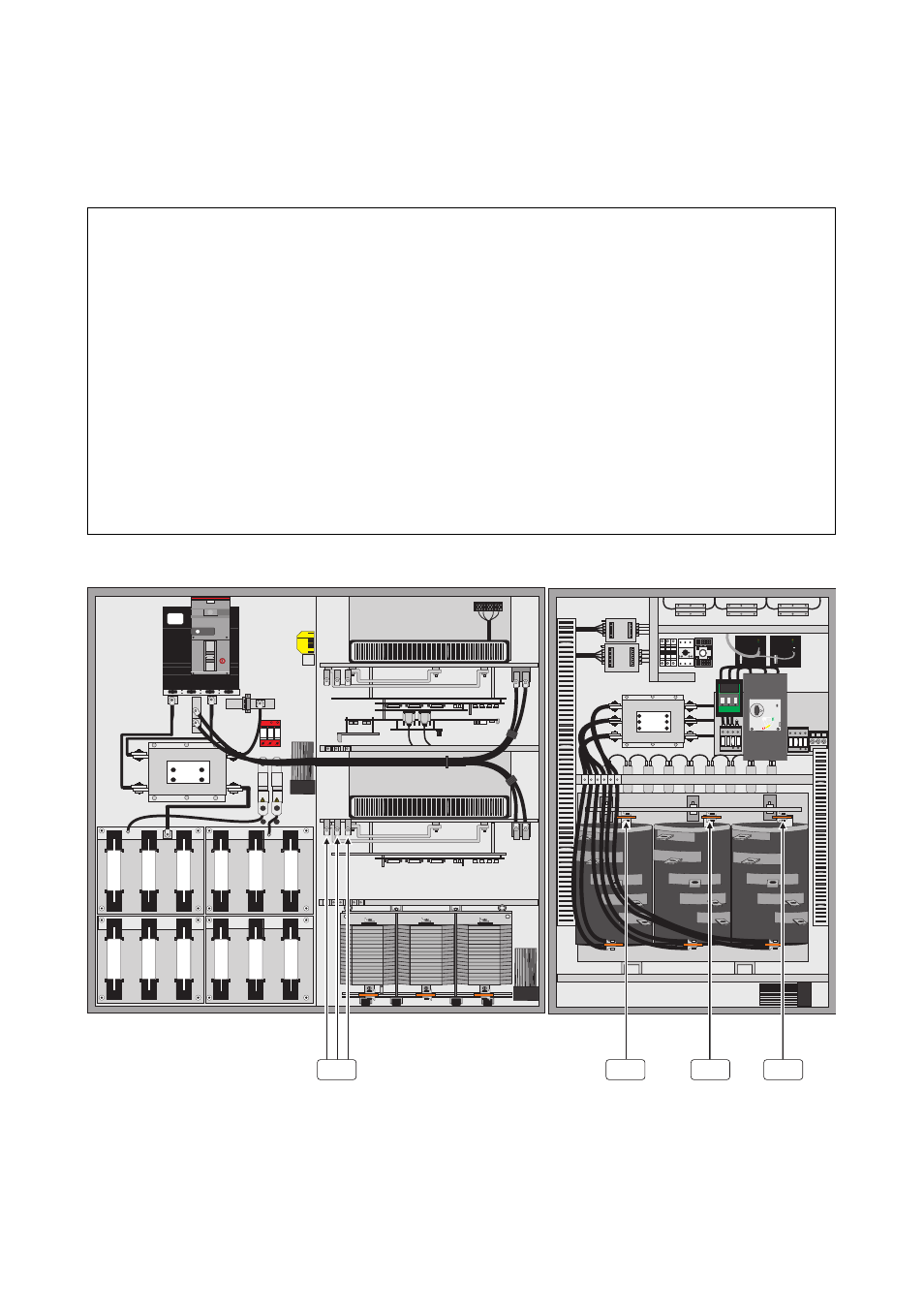

Anschlusspunkte U, V, W für Leistungskabel im Sunny Central 350
ACHTUNG!
Beeinträchtigung des Betriebs des Sunny Central durch fehlerhaften Anschluss!
Beim Anschließen der Leistungskabel unbedingt darauf achten, dass die Messleitungen an
den jeweiligen Anschlusszungen mit angeschlossen werden.
Hierbei ist die folgende Anschlussreihenfolge zu beachten:
1. Anschlusszunge Transformator mit durchgesteckter Schraube
2. Kabelschuh Leistungskabel
3. Kabelschuh Messleitung
4. Sperrkantring
5. Mutter
A
Anschlusslaschen Sinusfilterdrossel (DC- / WR-Schrank)
B
Anschlusslaschen Transformator (AC-Schrank)
H1-02
L-
L+
L-
L+
L+
L-
L-
L-
L+
L-
L+
L-
L1
L2
L3
L1
L2
L3
A
B
B
B
