Montage SMA Solar Technology AG
28 SC125_560HE-IDE083220 Installationsanleitung
4.2 Wechselrichtermontage am Aufstellort
Nachdem die beiden Schaltschränke nebeneinander aufgestellt worden sind, müssen für die
endgültige Montage im Betriebsraum die Transportsicherungen des Transformators entfernt, die
Dichtungen eingesetzt und die einzelnen Schränke mechanisch und elektrisch miteinander verbunden
werden. Alle notwendigen Materialien zum Verbinden der Schaltschränke sind im Lieferumfang
enthalten.
4.2.1 Transportsicherung entfernen
Der folgenden Tabelle können Sie entnehmen, welcher Typ mit Transportsicherungen ausgeliefert
wird.
Die Sunny Centrals bestehen aus zwei Schaltschrankeinheiten, die erst vor Ort elektrisch
und mechanisch miteinander verbunden werden. Achten Sie darauf, dass die beiden
Schaltschränke die gleiche Seriennummer haben. Die Seriennummer finden Sie auf dem
Typenschild oder auf der Transportverpackung des Sunny Central Schaltschranks.
Entfernen Sie die Transportsicherungen.

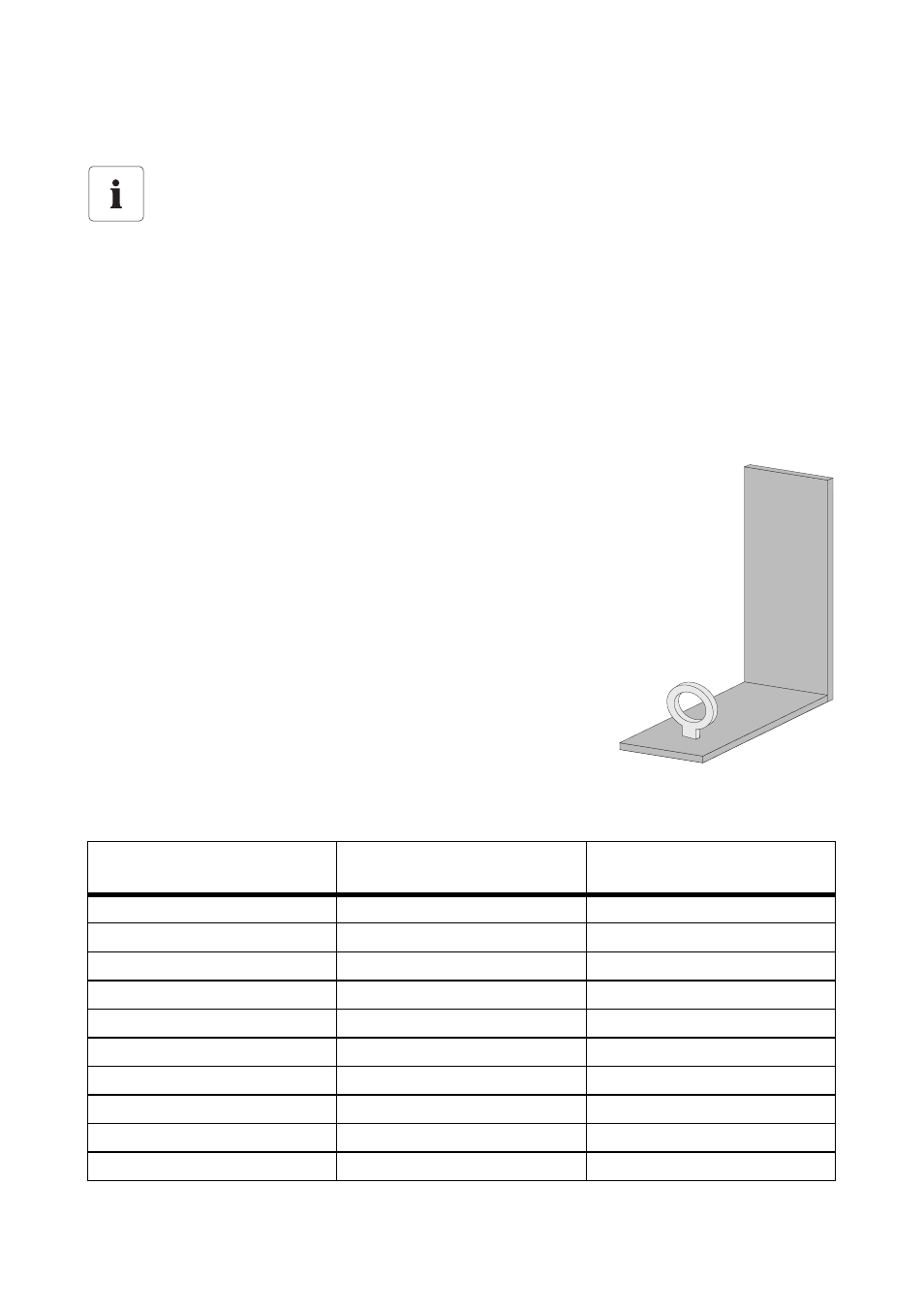

In einigen Sunny Centrals sind die Transformatoren und der Sinusfilter
mit Transportsicherungen am Schrank gesichert. Die
Transportsicherung ist ein Metallwinkel, der an der
Schaltschrankseite befestigt ist.
Sunny Central Transportsicherung
Transformator Transportsicherung
Sinusfilter
100LV ja nein
125LV ja nein
200 ja nein
200HE nein nein
250 ja nein
250HE nein nein
350 ja nein
350HE nein nein
500HE nein ja
560HE nein ja
