Elektrischer Anschluss SMA Solar Technology AG
56 SC125_560HE-IDE083220 Installationsanleitung
5.2.5 AC-Steuerspannung
Die für die Steuerung des Sunny Central benötigte Energie wird über eine externe
Steuerspannungsversorgung zur Verfügung gestellt. Die Netzanschlussform der
Steuerspannungsversorgung ist standardmäßig TN-S Netz. Der Anschluss erfolgt bei den Sunny
Centrals vom Typ 100LV, 125LV, 150, 200 und 200HE einphasig. Für alle anderen Sunny Centrals
wird er dreiphasig realisiert. Der Anschluss wird über eine separate Zuleitung angeschlossen.
Wahlweise kann der Eigenbedarf für die Steuerung des Sunny Central von 230 / 400 V (außer HE
Version) intern im Wechselrichter aus der Netzeinspeiseleitung entnommen werden. Damit wird der
eingespeiste Energieertrag um den Eigenstromverbrauch (Lüfter, Heizung) des Wechselrichters
reduziert. Um dies zu realisieren, müssen die Anschlussklemmen der AC-Steuerspannung gemäß
Schaltplan gebrückt werden.

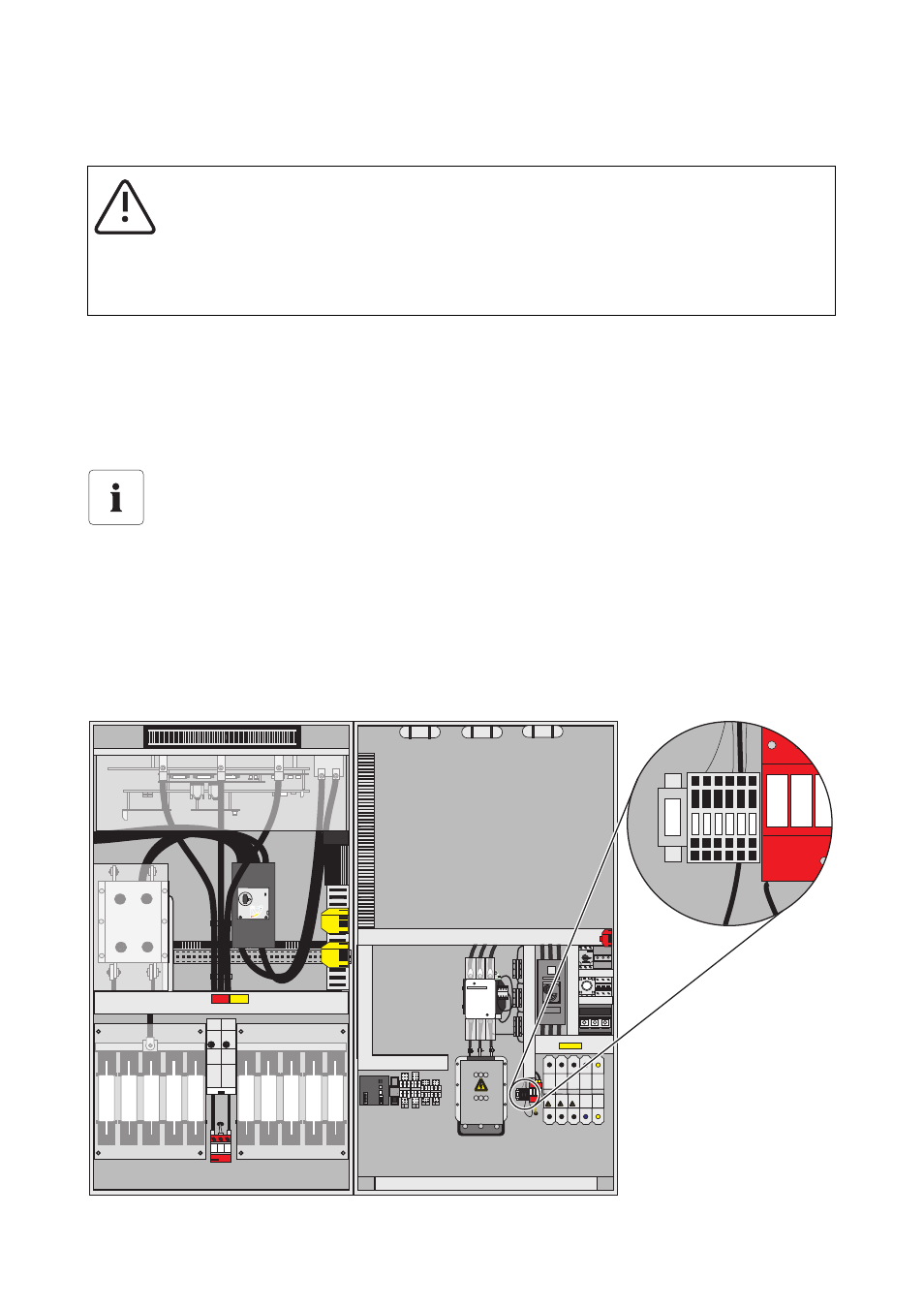

Anschlussklemme für Steuerspannung im Sunny Central 150
WARNUNG!
Lebensgefahr durch Verbrennung und Stromschlag bei Berühren der
spannungsführenden Bauteile!
• Arbeiten nur bei ausgeschaltetem Gerät und im spannungsfreien Zustand
durchführen.
Realisierung der externen Steuerspannung
Für den Anschluss der externen Steuerspannung ist zwingend der mitgelieferte Schaltplan
zu verwenden!
L2 L3 L1
L2 L3 L1
N
N
L1 L2 L3
L1 L2 L3
PE
PE
L+ L-
L+ L-
