SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SC125_560HE-IDE083220 33
5.1.2 HE-Version: Leistungskabelverbindung
Sunny Central 200HE / Sunny Central 250HE / Sunny Central 350HE
An der WR-Brücke im DC- / WR-Schrank sind drei Leistungskabel (U1, V1, W1) pro Leistungsteil
angeschlossen, diese müssen im AC-Schrank an die entsprechend markierten Klemmen (U1, V1, W1)
der Sinusfilterdrossel angeschlossen werden. Dabei sind die Kabel bereits mit Kabelschuhen versehen
und so abgelängt, dass der Anschluss an die Kontaktzungen eindeutig ist.

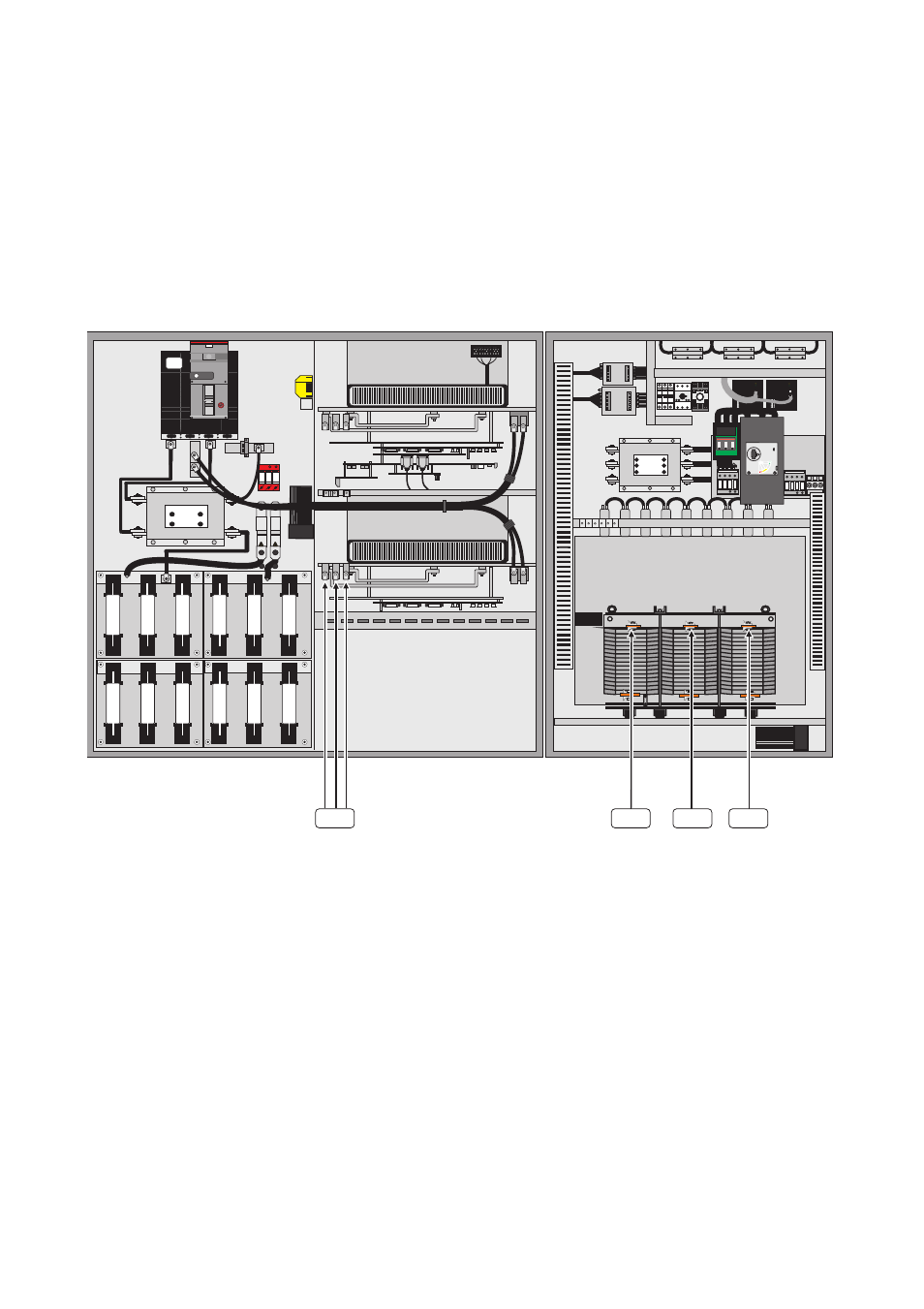

Anschluss Sinusfilterdrossel im AC-Schrank Sunny Central350HE
A Anschlusslaschen Leistungsteil
B Anschlusslaschen Sinusfilter
H1-02
L-
L+
L-
L+
L+ L-
L-
L-
L+ L-
L+ L-
L1
L2
L3
L1
L2
L3
A B B B
