Elektrischer Anschluss SMA Solar Technology AG
68 SC125_560HE-IDE083220 Installationsanleitung
5.2.12 Serielle Schnittstellen
NET Schnittstelle
Zur Kommunikation mit dem Sunny Central Control zur Datenübertragung zu einem PC, Modem oder
zu der Sunny WebBox die NET Schnittstelle verwenden.
RS485 Datenleitung
Die Kommunikation zwischen dem Sunny Central Control und den Sunny String Monitoren (integrierte
Stringstrom Überwachung) erfolgt über eine RS485 Datenleitung, am COM1 Port des Sunny Central
Control. Die RS485 Datenleitung der Stringstromüberwachung des Sunny String Monitor wird an der
HUB-Baugruppe im Sunny Central angeschlossen.

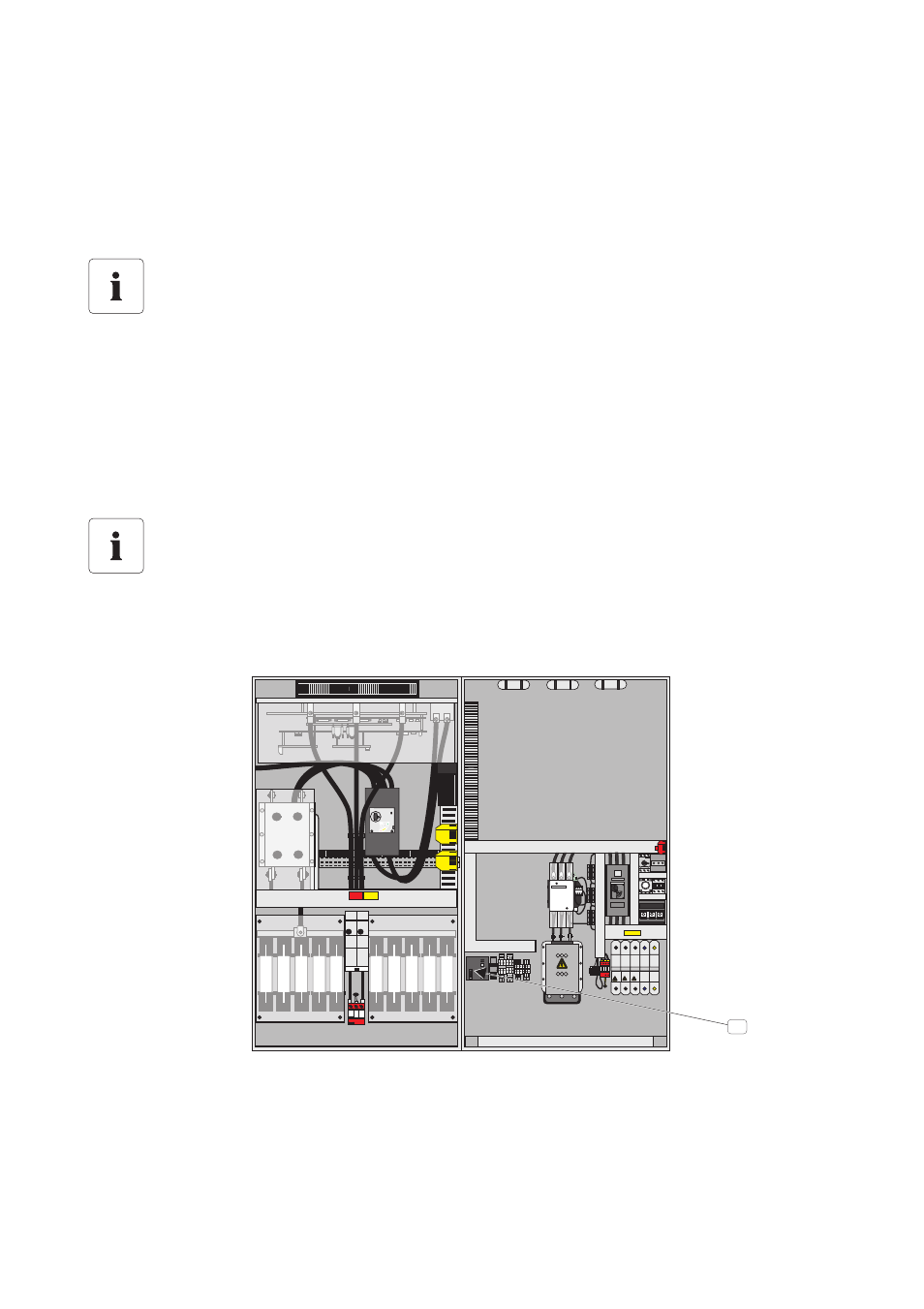

Anschluss der RS485 Datenleitung im Sunny Central 150
Position der NET Schnittstelle
Die genaue Position der NET Schnittstelle variiert je nach Sunny Central. Anhand der
Betriebsmittelkennzeichnung (BMK) und dem mitgelieferten Schaltplan lässt sich die
genaue Lage der NET Schnittstelle ermitteln.
Position des HUB
Die genaue Position des HUB variiert je nach Sunny Central. Anhand der
Betriebsmittelkennzeichnung (BMK) und dem mitgelieferten Schaltplan lässt sich die
genaue Lage des HUB ermitteln.
A RS485 HUB und NET Schnittstelle
L2 L3 L1
L2 L3 L1
N
N
L1 L2 L3
L1 L2 L3
PE
PE
L+ L-
L+ L-
A
