Elektrischer Anschluss SMA Solar Technology AG
70 SC125_560HE-IDE083220 Installationsanleitung

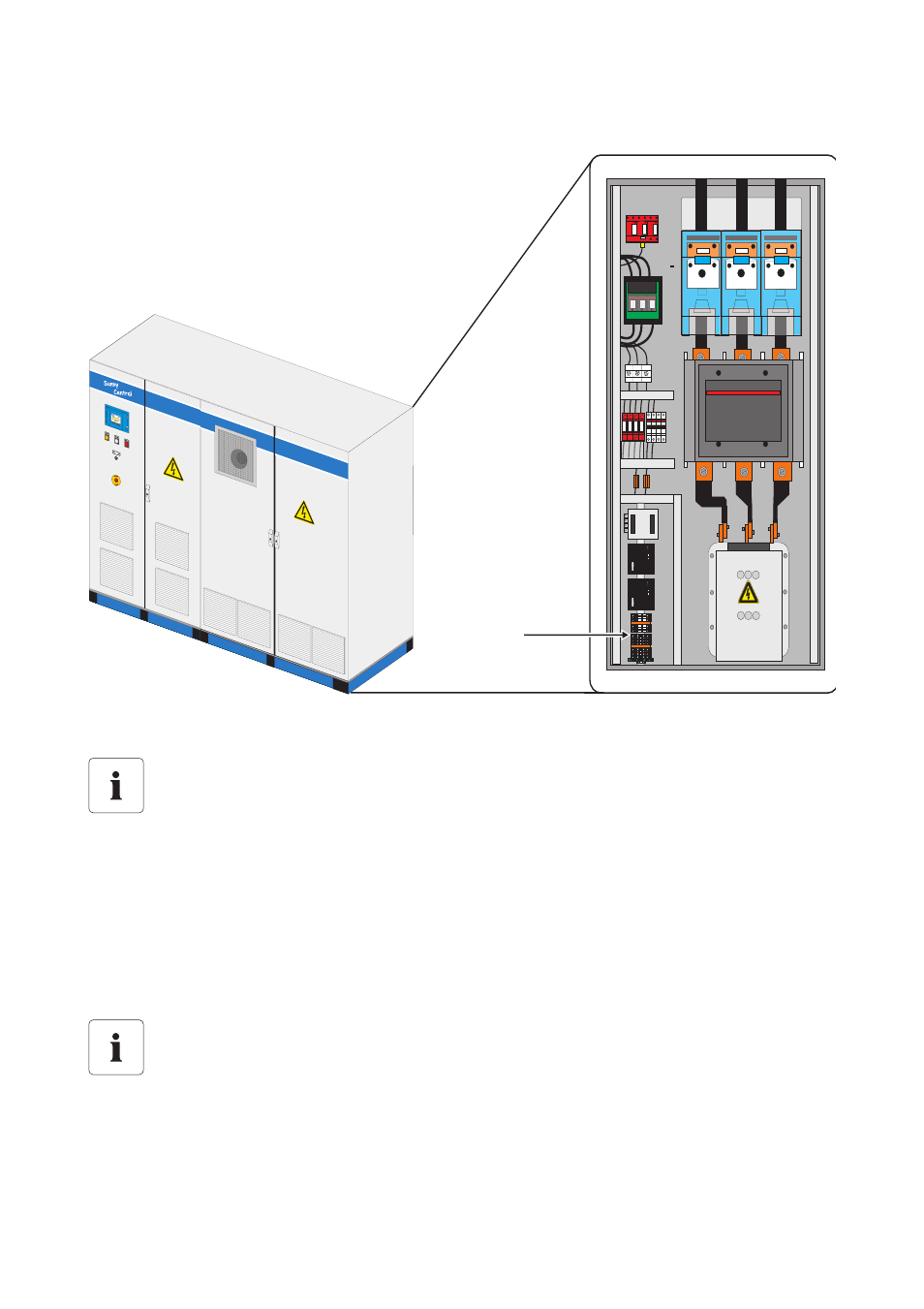

Anschluss der RS485 Datenleitung im Sunny Central 500HE / Sunny Central 560HE
Anschluss der Datenleitungen bei Teamfunktion
In PV-Anlagen mit Wechselrichtern in Team-Verschaltung erfolgt zusätzlich über diesen COM1 Port
die Kommunikation zwischen den beiden Sunny Central Control.
Die Terminierung bei einer Team-Verschaltung erfolgt im Sunny Central Control. Die Sunny Central
Controls in Team Anlagen sind ab Werk vorterminiert.
A
Anschluss: RS485 Bus für die Stringstromüberwachung
Position der HUB-Baugruppe
Die genaue Position der HUB-Baugruppe variiert je nach Sunny Central. Anhand der
Betriebsmittelkennzeichnung (BMK) und dem mitgelieferten Schaltplan lässt sich die
genaue Lage der HUB sowie der NET Schnittstelle ermitteln.
Terminierung im Sunny Central Control
Im Fall einer Team-Verschaltung den Jumper am Hub (RS485 OUT) erntfernen und durch
das im Beipack mitgelieferte CAT5-Kabel ersetzen. Die Terminierung erfolgt dann im Sunny
Central Control.
L1 L2 L3
L2 L3 L1
L2 L3 L1
A
