SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SC125_560HE-IDE083220 63
DC-Verkabelung Sunny Central 500HE / Sunny Central 560HE
In den Sunny Central Wechselrichterschränken vom Typ
500HE und 560HE sind keine DC-Eingangssicherungen
enthalten. Diese befinden sich außerhalb des
Wechselrichters in DC-Sicherungssammlern (Sunny Main
Box), die projektabhängig dimensioniert werden. In der
Sunny Main Box erfolgt der Anschluss der DC-Leitungen
von den Sunny String Boxen an die DC-Sicherungen.

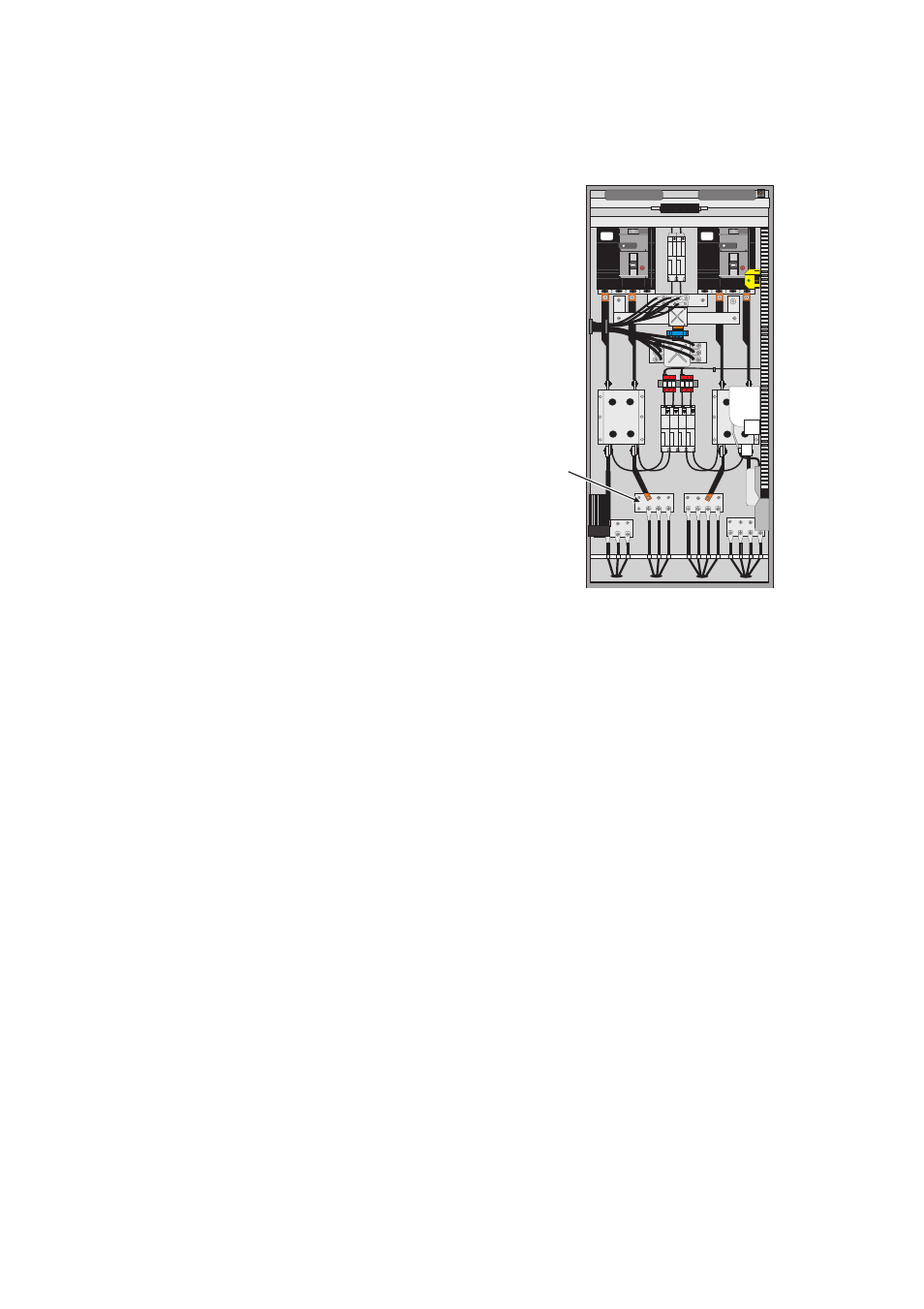

Die von der Sunny Main Box kommenden DC-
Hauptleitungen, werden im Sunny Central an DC-
Sammelschienen (A) angeschlossen.
H1-02 H1-02
L+ L-
L+ L-
L+ L-
L+ L- L+ L-
L+ L-
L+ L-
A
