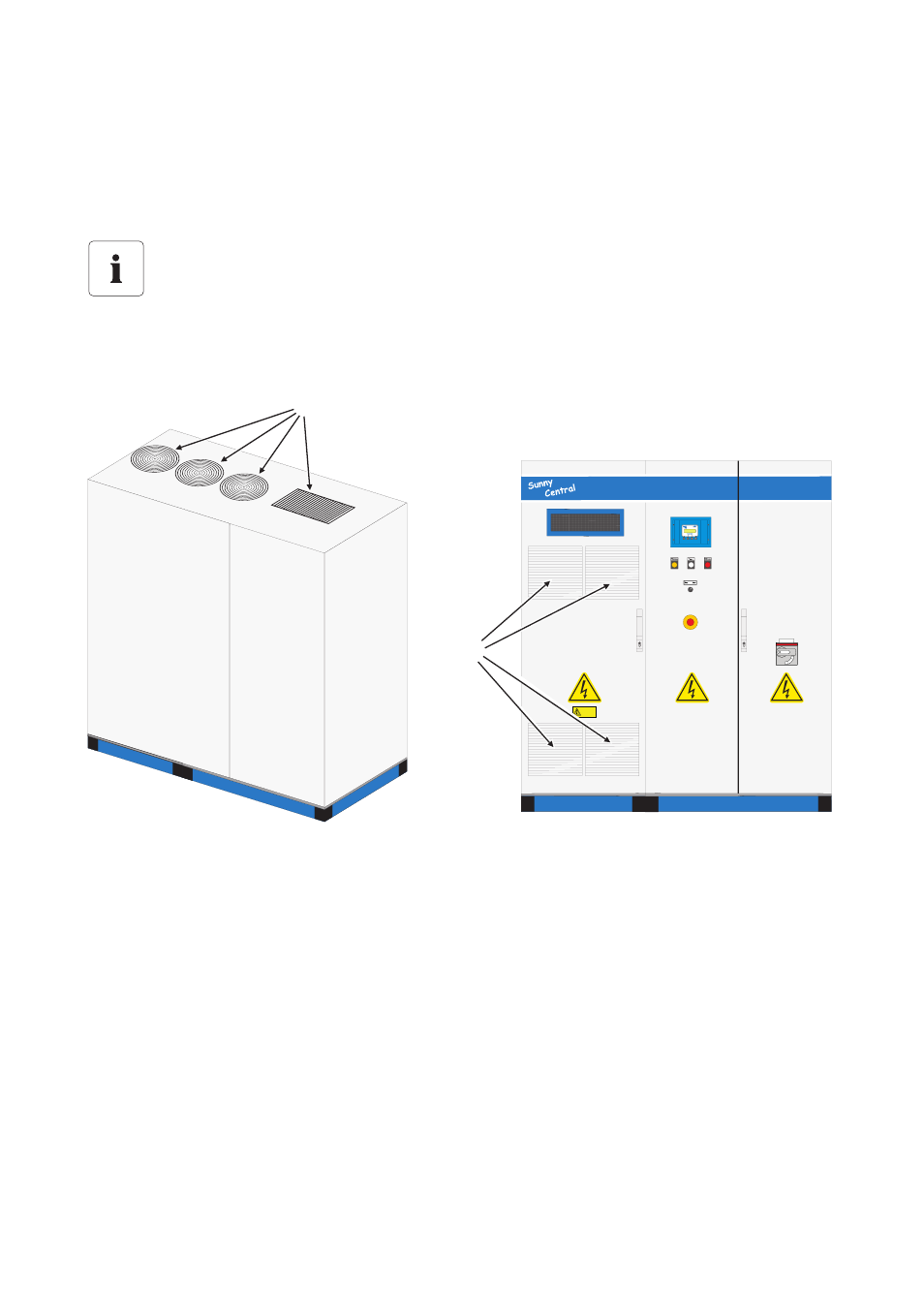

Übersicht der Zuluft- und Abluftöffnungen
Die genaue Lage und Größe der einzelnen Lüftungsgitter, sowohl für die Zuluft auf der Vorderseite
als auch für die Abluft im Dach oder auf der Rückseite der Schaltschränke, wird anhand einiger
Beispielschränke aufgezeigt.
Sunny Central 100LV / Sunny Central 150 / Sunny Central 125LV / Sunny
Central 200
Sunny Central 200HE
Siehe Abbildung oben. Der AC-Schrank des Sunny Central 200HE hat 2 statt der oben abgebildeten
3 Abluftöffnungen.
Die Abbildungen in diesem Kapitel stellen ein „linkes System“ dar. Nähere Informationen
zu linken und rechten Systemen erhalten Sie in Kapitel 4.1.4 „Elektrischer Betriebsraum“
(21).
A
Abluft
B
Zuluft
Achtung!
Bei ausgeschaltetem
Hauptschalter
unter Spannung
A
B
