Elektrischer Anschluss
SMA Solar Technology AG
58
SC125_560HE-IDE083220
Installationsanleitung

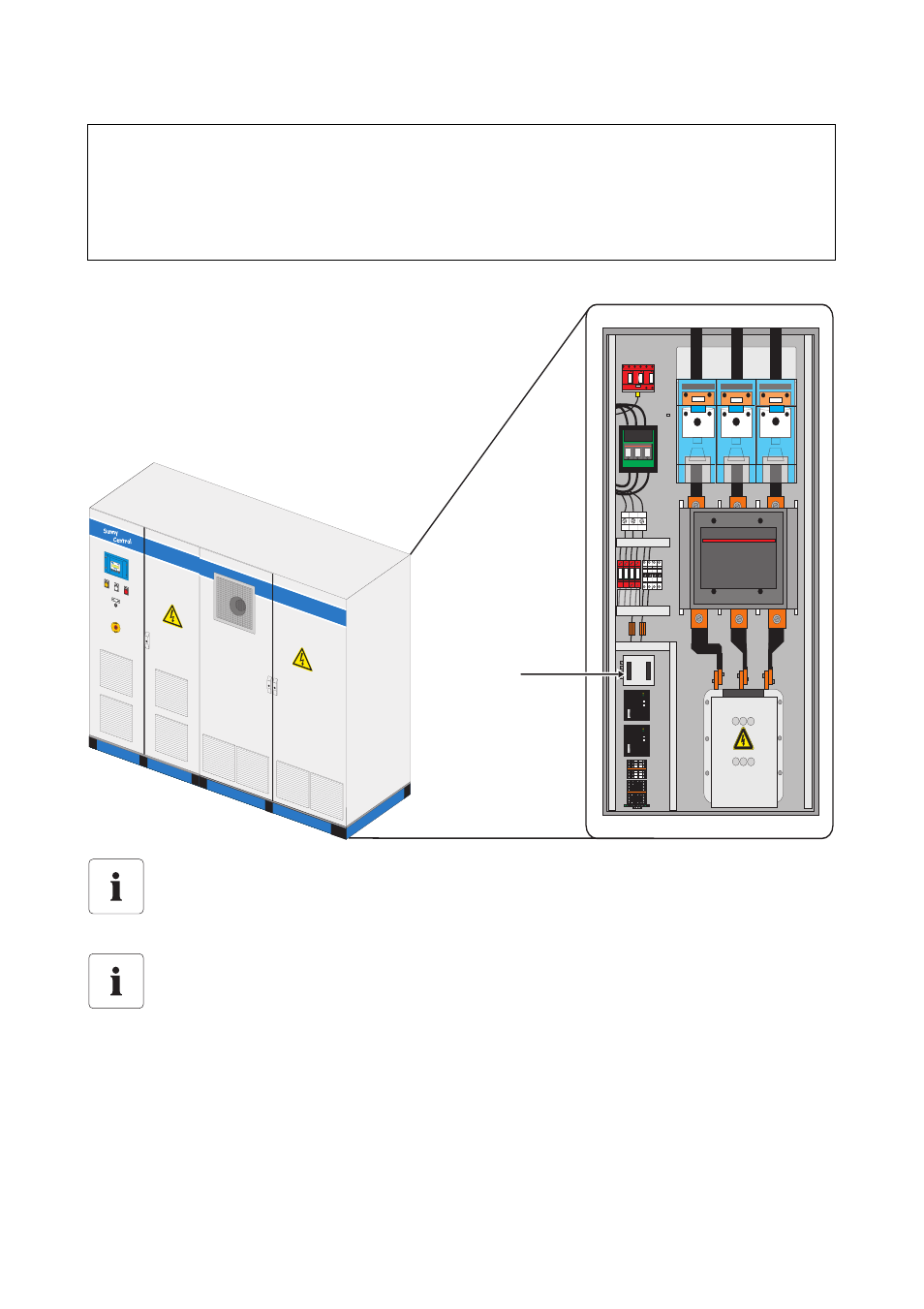

Anschlussklemme für Steuerspannung (A) Sunny Central 500
ACHTUNG!
Realisierung der externen Steuerspannung bei Sunny Central 500HE und Sunny
Central 560HE
Beim Sunny Central 500HE und Sunny Central 560HE ist das Kabel der externen
Steuerspannung direkt am EMV-Filter gemäß Schaltplan anzuschließen.
Interne Überspannungsableiter
In der HE Version ist für die externe Steuerspannung im Wechselrichter ein interner
Überspannungsableiter vorhanden.
Dimensionierung der Hilfsversorgungsspannung
Die für den jeweiligen Sunny Central benötigte Hilfsversorgungsspannnung ist in den
Aufstellbedingungen hinterlegt und kann jederzeit bei SMA angefordert werden und muss
für eine Projektierung und für eine Vorbereitung des Montageorts beachtet werden.
L1
L2
L3
L2 L3
L1
L2 L3
L1
A
